CA6140机床用定位夹具板条结构

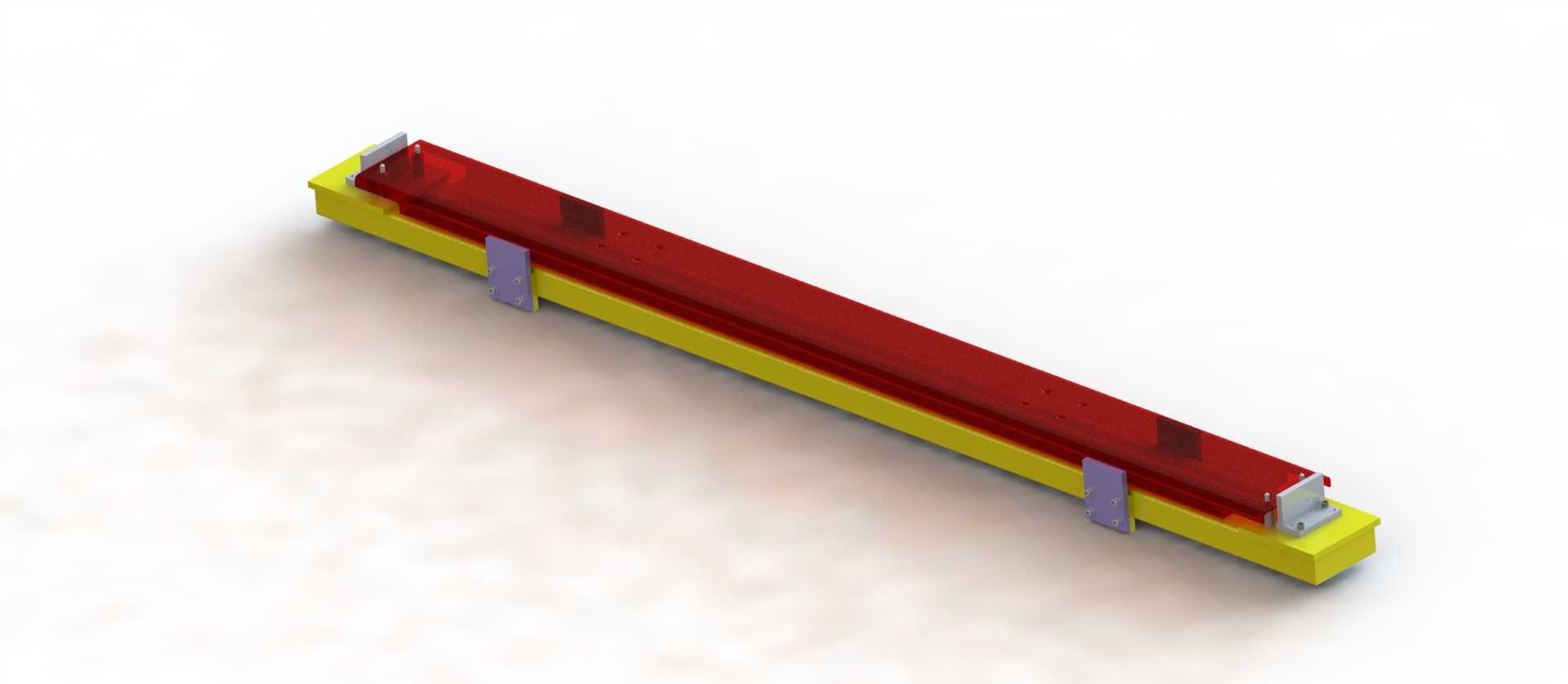

　　在普通卧式车床的批量零件加工场景里，这类长条形夹具板条是工位定位系统里的核心承载构件，主要安装在CA6140车床的床身侧方辅助工位或者专用工装安装基面，用来给轴类、盘类待加工工件提供统一的侧向定位基准，替代传统的零散块式定位块，解决多工位换型时定位基准反复校准耗时的问题。从结构设计逻辑来看，整个板条采用长直等截面的型材基体做主体，沿长度方向等距排布的多组安装沉孔，是用来匹配床身T型槽的螺栓固定点位，孔位的间距公差控制在±0.02mm范围内，保证板条安装后整体直线度不会因为螺栓锁紧产生扭曲变形；板条两端的阶梯式凸台结构，是用来和相邻的夹具模块做拼接定位，凸台上的销孔可以装入圆柱销，实现多段板条拼接时的无错位对接，

　　满足不同长度工件的装夹定位需求。板条侧面的两组可调式挡块组件，是整个结构的功能核心，挡块上开有腰型调节槽，可以根据待加工工件的直径大小，沿板条宽度方向调整挡块的伸出量，调整到位后通过内六角螺钉锁紧，挡块的工作面做了高频淬火处理，硬度达到HRC45-50，避免长期和工件接触产生磨损导致定位精度下降。从安装边界来看，板条的总宽度控制在80mm以内，厚度为22mm，安装后高出床身基面的高度为18mm，不会和车床的溜板箱移动行程产生干涉，板条底面做了0.8μm粗糙度的精铣处理，和床身安装面完全贴合，避免锁紧后出现翘曲；长度方向的两端做了15°的倒角处理，一方面是安装时方便导入安装位，另一方面也能避免操作人员在上下料时被锐边划伤。

　　在实际加工应用中，这类夹具板条可以配合车床的跟刀架、中心架使用，当加工长轴类零件时，板条上的挡块可以作为轴向定位的基准面，工件装夹时只要端面靠紧挡块，就能保证每一件工件的轴向加工余量一致，不需要每次都用游标卡尺测量定位尺寸，能将单工位的装夹辅助时间缩短40%左右。设计过程中特意规避了传统焊接式夹具板条的应力变形问题，整体采用整根45号钢型材铣削加工而成，所有安装孔的位置度都经过三坐标检测，保证长期使用后不会因为应力释放产生精度偏移；板条的非工作面做了发黑处理，提升车间潮湿环境下的防锈能力，工作面则做了磨削加工，表面粗糙度达到Ra1.6，保证和工件接触时的定位精度稳定。针对CA6140车床的原有安装尺寸，

　　板条上的固定孔位完全匹配床身原有的T型槽间距，不需要对床身做任何二次加工，直接用T型螺栓就能完成固定，安装过程不需要复杂的调试，只要用百分表拉一下板条工作面的直线度，调整到0.01mm/m的精度范围内就能投入使用。在多品种小批量的加工场景下，这类板条还可以作为通用夹具基座，在上面加装气动夹紧元件、液压支撑块等模块化组件，快速组合成适合不同零件的专用工装，不需要重新设计制作整体夹具，大幅降低工装制作的成本和周期。板条上的腰型槽除了用来调整挡块位置，还可以作为冷却液的导流槽，加工时喷出的冷却液可以顺着腰型槽流回机床的冷却液收集盘，不会在板条表面积存切屑，日常清理只需要用毛刷顺着槽位扫过就能清除残留切屑，维护难度很低。考虑到车床加工时会产生持续的振动，所有的锁紧螺钉都加装了弹簧垫圈，避免长期振动导致螺钉松动，挡块的锁紧面做了滚花处理，增大和板条表面的摩擦力，保证切削过程中挡块不会出现位移，确保加工尺寸的一致性。
