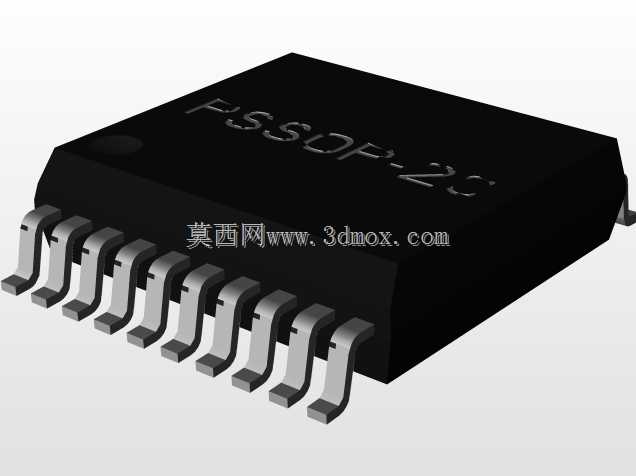

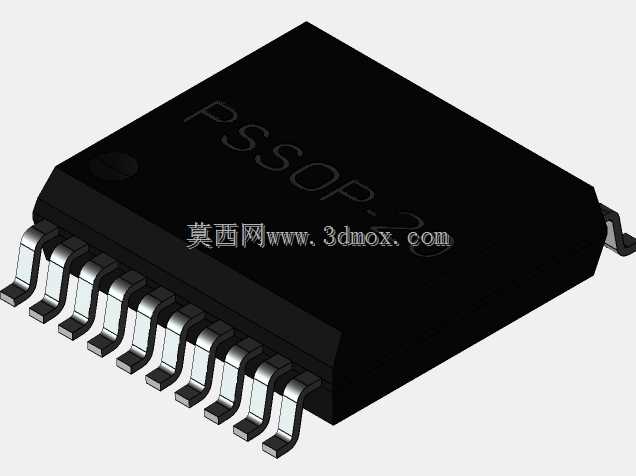

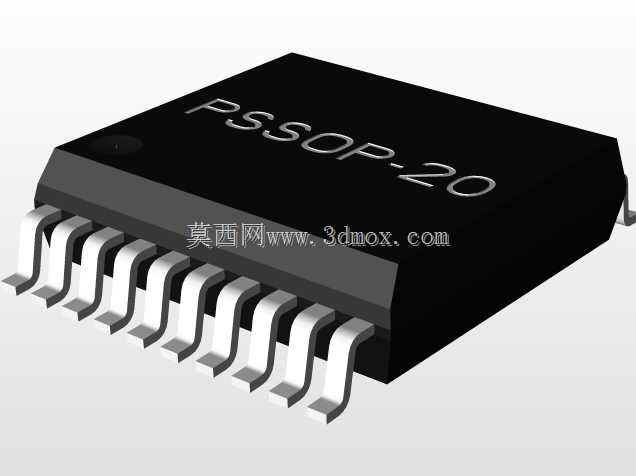

PSSOP20封装贴片SMD芯片三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的精准三维建模是保障Layout可制造性、避免SMT贴片干涉的核心前提，这款PSSOP20封装的贴片芯片模型，完全贴合量产封装的实际尺寸公差要求，可直接导入PCB设计软件、结构装配环境做干涉校验。从实际应用场景来看，这类20引脚的窄节距贴片封装，常被用于电源管理芯片、小型信号处理MCU、接口转换芯片的载体，在便携医疗设备、车载小型控制模块、工业传感器信号调理板上应用极广，建模时完全还原了量产封装的引脚共面度要求、塑封本体的脱模斜度、引脚成型的弯折弧度，避免了理想化建模导致的SMT贴装时引脚虚焊、本体与周边丝印或结构件干涉的问题。设计思路上，完全遵循JEDEC相关封装标准，先确定引脚节距为0.65mm的排布基准，再以封装本体长度6.7mm、宽度6.1mm为边界做塑封体的结构构建，引脚部分还原了鸥翼型成型的实际弯折角度，包括引脚根部与塑封体的结合段、水平贴装段、末端上翘的成型特征，甚至还原了塑封体表面的标识区域、引脚的金属镀层厚度对应的实体特征，没有做过度简化。在安装边界层面，建模时预留了SMT工艺要求的焊盘外延空间、器件周边的禁布区参考，本体高度完全匹配常规薄型PSSOP封装的实测值，可直接用于整机结构的堆叠设计，校验外壳与板上器件的安全间隙，也能用于SMT贴片机的吸嘴选型校验，确认吸嘴吸附面的平整度与尺寸匹配度。不同于理想化的参数化封装模型，这个结构还原了实际量产器件的微小工艺特征，比如塑封体边角的微小圆角、引脚表面的冲压纹理对应的结构细节，在做产品的虚拟装配、热仿真分析时，能更贴近真实器件的物理形态，减少仿真与实际量产的偏差。对于硬件结构工程师而言，这类精准的封装三维模型，能在设计阶段就规避很多后期试产时才会暴露的问题，比如器件与加固结构件的间隙不足、波峰焊或回流焊时的器件干涉、组装时外壳压碰器件引脚导致短路等问题，尤其是在高密度布线的小型化板卡设计中，每一个器件的尺寸精度都会直接影响整板的可制造性，这类完全对标实物尺寸的封装模型，能大幅缩短设计迭代周期，减少打样试错的成本。
