1808规格贴片MLCC陶瓷电容三维结构

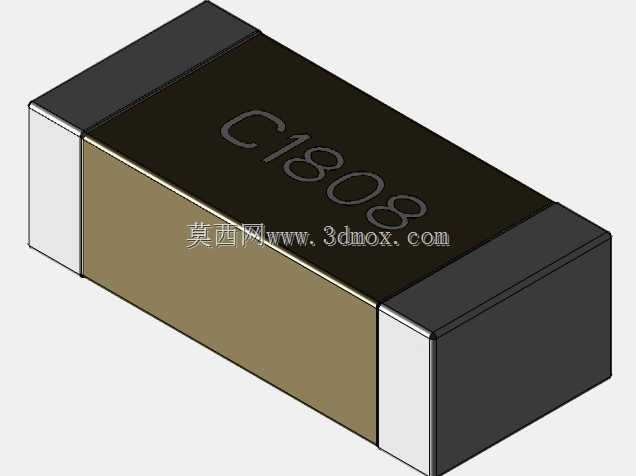

做消费电子、工业控制板卡的PCB布局时，1808封装的贴片多层陶瓷电容是绕不开的基础元件，这类元件的三维模型精度直接影响后续结构干涉检查、SMT钢网开孔校验的可靠性，很多刚入行的结构工程师容易忽略无源元件的建模细节，等到打样回流焊后才发现元件高度和周边屏蔽罩、结构件冲突，或是焊盘尺寸和元件端子不匹配导致立碑、虚焊问题。这款1808封装的MLCC模型严格按照实物尺寸还原，本体长度4.5mm、宽度2mm、高度1.4mm，两端的金属焊接端子做了精准的倒角处理，和实际量产元件的端子尺寸完全对齐，不会出现模型端子过大挤占焊盘间距、或是端子过小导致焊盘露铜过多的问题。从设计思路上看，建模时没有做多余的曲面简化，本体的陶瓷基体、端电极的分层结构都做了区分，在做整机装配的BOM可视化渲染时，能清晰区分不同材质的部件，方便和采购、生产部门做元件外观核对。这类大尺寸的1808贴片电容通常用在电源输入端口的滤波、高压回路的隔直场景，相比更小封装的0805、0603电容，它的耐压值更高、容值上限更大，能承载更大的纹波电流，在开关电源模块、工业伺服驱动板、车载充电机的PCB上应用广泛。建模时特意考虑了安装边界的预留，元件本体和PCB表面的贴合面做了平面度处理，在做SMT贴装模拟时，能准确计算吸嘴的吸附位置，不会出现模型表面凹凸导致吸嘴定位偏移的模拟误差。很多工程师在画PCB封装时只看 datasheet 上的二维尺寸，忽略元件本体的实际公差和端电极的爬锡空间，用这个三维模型配合PCB文件做3D校验时，能直观看到元件和周边走线、过孔、相邻元件的安全距离，尤其是在高密度布局的电源板上，1.4mm的元件高度刚好卡在很多紧凑型设备的内部空间阈值上，提前用精准模型核对高度差，能避免后期开模后结构件和板上元件干涉的问题。另外模型的端电极部分做了金属质感的材质区分，在做产品爆炸图、装配工艺演示时，能清晰展示焊接位置，不需要后期再单独给元件做材质分层，对于做工艺文件编制、生产作业指导书的工程师来说，能省掉很多后期处理的工作量。
