15针2.5mm螺距SMH250母接头结构设计

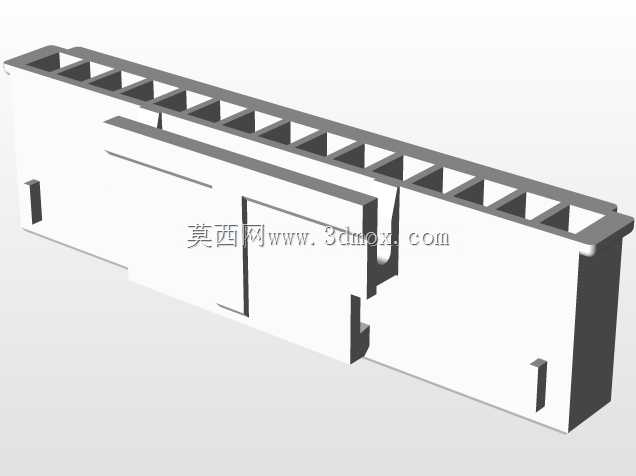

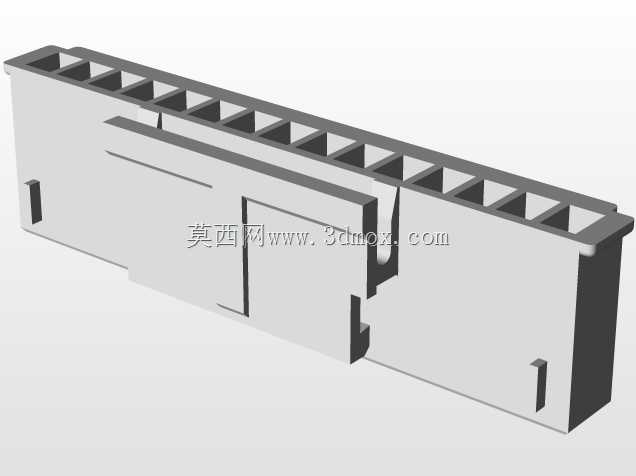

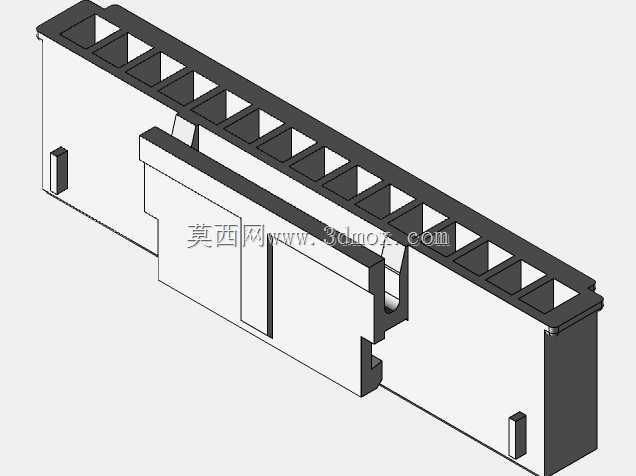

在工业控制、低压配电、小型电子设备的内部布线场景中，板对线连接器的选型直接决定了整机装配效率与长期运行的连接可靠性，SMH250系列母接头正是针对小间距高密度布线需求开发的接插部件。这款15针规格的母接头采用2.5mm标准针距设计，适配行业内通用的公端插针规格，无需额外定制适配公头即可完成对接，在小型PLC扩展模块、传感器集线板、消费电子内部电源与信号传输回路中应用广泛。从结构设计来看，接头主体采用绝缘阻燃工程塑料作为基座材质，15个独立针腔沿长度方向等距排布，每个针腔内部设置有防退卡扣结构，当配套公端插针插入后，卡扣会卡入插针表面的定位凹槽，避免设备运行过程中受振动、拉扯影响出现接插松脱、接触不良的问题。接头侧边设置有导向定位凸台，与公端外壳的导向槽对应，装配时可快速对准插针位置，避免斜插导致的针脚弯折、针腔损坏，降低现场装配的操作门槛。外形尺寸方面，该款母接头总长度39.7mm，整体宽度4mm，总高度10.5mm，安装时仅需在PCB板或安装面板上预留对应宽度的走线空间即可，针脚焊接端采用标准直插设计，适配波峰焊、手工焊等多种焊接工艺，焊接后基座底部与安装面贴合紧密，不会出现悬空歪斜的情况。接头端部设置有阴螺纹锁紧结构，当需要在高振动工况下使用时，可配套螺丝将公母接头进行二次锁紧，进一步提升连接抗振性能，避免设备长期运行后出现接插断开的故障。在三维建模过程中，该模型完整还原了针腔内部的卡扣细节、导向凸台的公差配合尺寸、锁紧螺纹的牙型参数，结构工程师在进行设备布线设计时，可直接调用该模型进行装配干涉检查，提前确认接头与周边元器件、外壳结构的安装间隙，避免实际生产时出现装配空间不足的问题。针对不同的布线需求，该母接头的针腔内壁做了防呆设计，相邻针腔的内部卡槽位置存在细微差异，可避免公端插针反插导致的线路接反、信号短路问题，从结构层面降低装配出错概率。基座外壳的边角处均做了R0.3的圆角处理，既可以提升注塑生产时的脱模效率，减少注塑件的披锋缺陷，也能避免装配时尖锐边角划伤操作人员手部、划破线材绝缘层。
