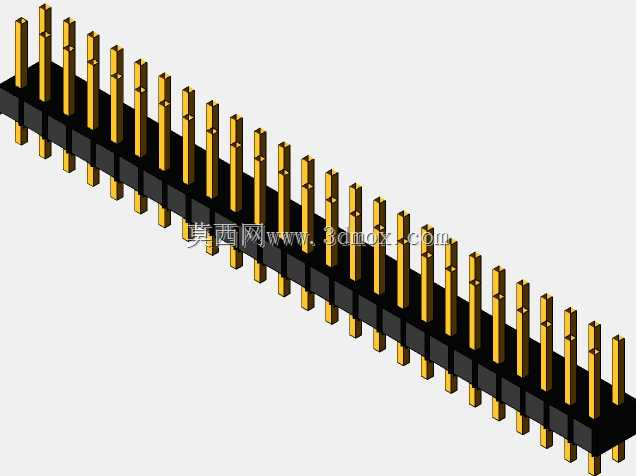

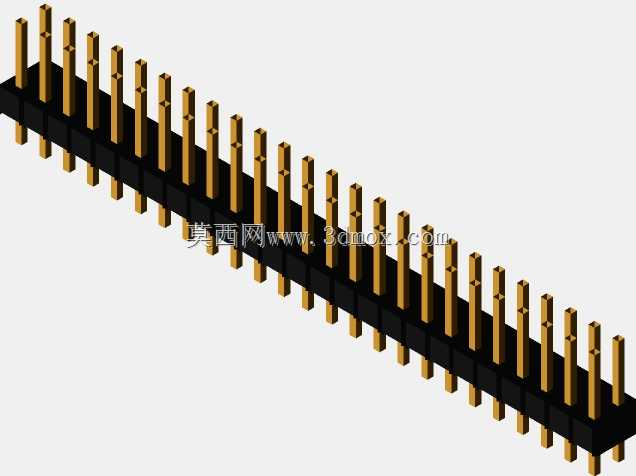

单排50Pin直插排针连接器结构设计

这款单排直插排针是板对板电连接场景中应用极广的基础互连元件，日常在工控控制板卡、消费电子主板、嵌入式开发模块、电源驱动板的板间信号与小电流供电连接中都能见到它的身影，主要承担两块平行PCB之间的信号传输、低功率供电导通作用，属于板级互连里最通用的基础元件之一。设计阶段首先锁定了2.54mm的标准节距，这个尺寸是行业内沿用多年的通用规格，能和市面上绝大多数同间距排母、通孔焊盘完美匹配，不需要额外定制适配的对接元件，选型替换的通用性极强。整体外形尺寸经过精准校核，总长度控制在63.5mm，刚好适配50个引脚沿长度方向的排布需求，塑胶本体宽度5.08mm，安装后不会占用PCB板上过多的横向布线空间，插针顶端到塑胶本体底部的总高度为8.89mm，这个高度参数是经过多场景安装验证的，既能保证插针穿过PCB焊盘后有足够的长度完成波峰焊或手工焊接，又不会因为插针过长导致焊接后引脚突出过多，占用板卡背面的装配空间，避免和外壳、其他板上元件产生干涉。插针部分采用方形截面设计，相比圆形插针，方形插针和排母接触弹片的接触面积更大，接触电阻更低，长期使用的连接稳定性更好，同时插针表面做了镀金处理，能有效抵御氧化，降低反复插拔后的接触损耗，提升连接的可靠性。塑胶基座采用耐高温的绝缘工程塑料材质，能够耐受波峰焊过程中的高温冲击，不会出现基座融化、插针移位的问题，基座上的每个插针安装孔位都做了定位限位设计，插针压入基座后不会出现松动、歪斜的情况，能保证所有插针的共面度，避免焊接时出现虚焊、偏焊的问题。在安装边界的设计考量上，这款排针采用THT通孔插装的方式，PCB上对应的焊盘孔径按照插针对角尺寸做了合理预留，既能让插针顺利穿过焊盘，又不会因为孔径过大导致焊锡流淌不均匀，焊接时插针和焊盘的结合强度足够，能承受常规的插拔力不会出现引脚脱落的情况。排针两端没有额外的固定柱，完全依靠引脚焊接固定，适合对安装空间要求紧凑、不需要额外机械固定的板卡连接场景，在实际选型使用时，只需要确认板卡上的焊盘节距、排针长度方向的安装空间、焊接后的板间间距是否匹配，就可以直接选用，不需要做额外的结构修改，能大幅缩短板卡设计的选型周期，降低互连部分的设计风险。
