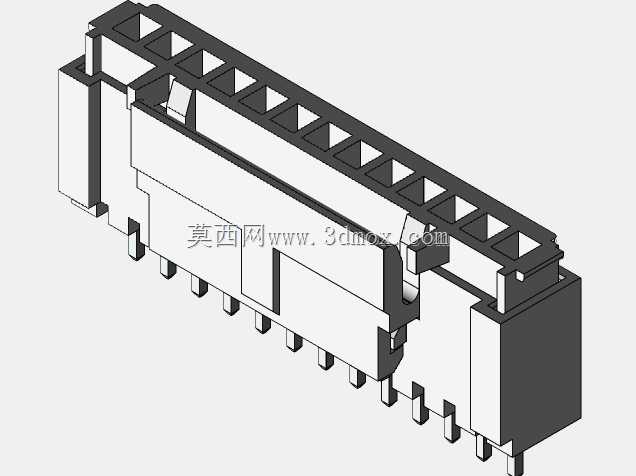

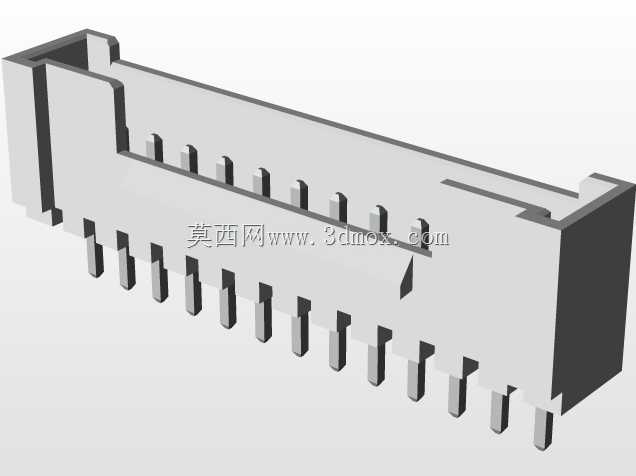

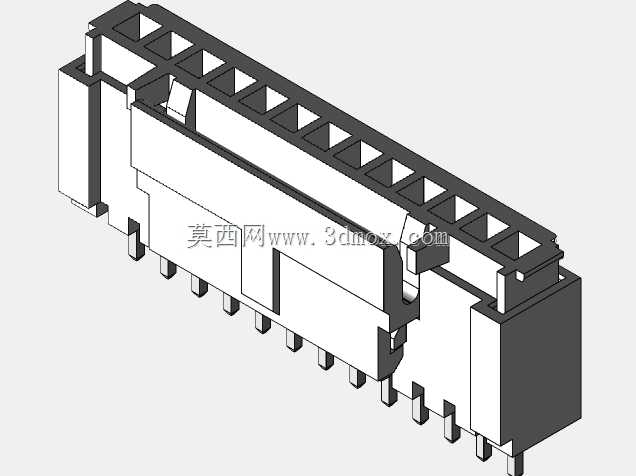

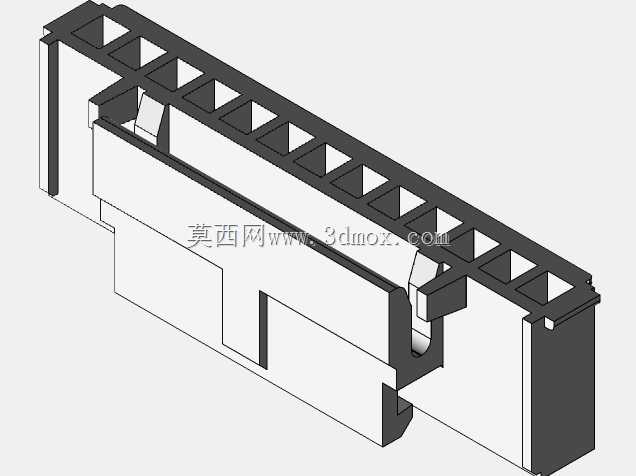

13针SMH-SMW200板对板连接器结构

这款13针规格的板对板连接组件，在工业控制板卡、伺服驱动模块、小型化通讯终端设备的内部电路互联场景中应用十分广泛，主要承担两块平行排布PCB板之间的信号与小功率电源传输作用，相比飞线焊接的连接方式，这类塑壳直插式连接器能大幅提升板机组装效率，同时降低后期维护时的线路排查难度，在紧凑型嵌入式设备、工业IO扩展模块的板层连接设计中，这类间距2.00mm的连接器是选型清单里的常用选项。从结构设计逻辑来看，该连接器采用公母对插的卡扣式配合结构，塑壳主体选用耐温阻燃的工程塑料注塑成型，插针部位采用铜合金基材镀锡处理，既保证插合后的接触电阻处于较低水平，也能适配常规波峰焊的工艺温度要求，不会出现过炉后塑壳变形、插针偏移的问题。塑壳侧面设计的导向卡扣结构，在公母端对插时能起到自动对位的作用，避免插针因对位偏差出现弯折、顶坏PCB焊盘的问题，插合到位后卡扣会自动锁止，不会因为设备运行过程中的振动出现松脱、接触不良的情况。从安装边界来看，该连接器为直插卧式焊接结构，插针引脚间距为2.00mm，单排13针的排布刚好对应常规IO信号的传输通道数量，塑壳本体的宽度、高度尺寸经过紧凑化设计，在板上安装时不会占用过多的PCB布线空间，引脚伸出塑壳的长度刚好匹配1.6mm厚度标准PCB的焊接深度，过炉焊接后焊锡能均匀包裹引脚端部，不会出现虚焊、连锡的工艺问题。在实际选型应用中，这类连接器通常用于板间距在8-12mm之间的平行板连接场景，塑壳上的防呆结构能从根源上杜绝反插问题，组装产线作业时不需要额外做对位标识就能快速完成插合作业，相比同规格的无锁止连接器，它的抗振动性能更适配工业现场的设备运行环境，在存在持续小幅振动的设备机柜内，长期运行也能保持连接稳定性。建模过程中对插针的倒角、塑壳的卡扣形变余量都做了精准还原，插针与塑壳的配合间隙控制在合理公差范围内，既符合实际注塑件与冲压件的装配公差要求，也能直接用于设备结构的干涉检查、板卡布局的空间校核工作，结构工程师在做整机内部布局时，可以直接调用该模型完成连接器的占位设计，提前预留出插合操作的手部空间、焊接作业的工艺空间，避免后期打样时出现结构干涉、装配空间不足的问题。
