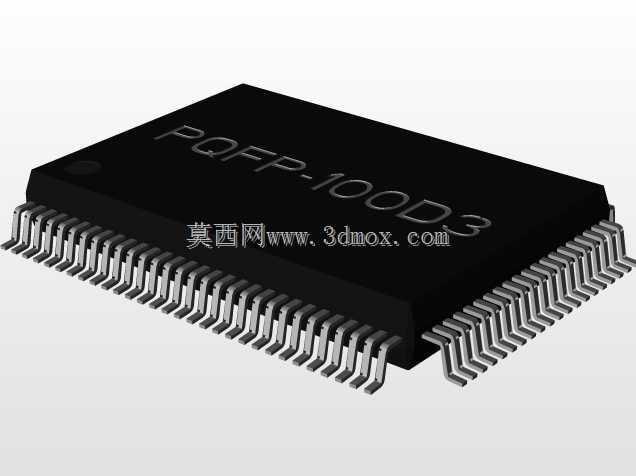

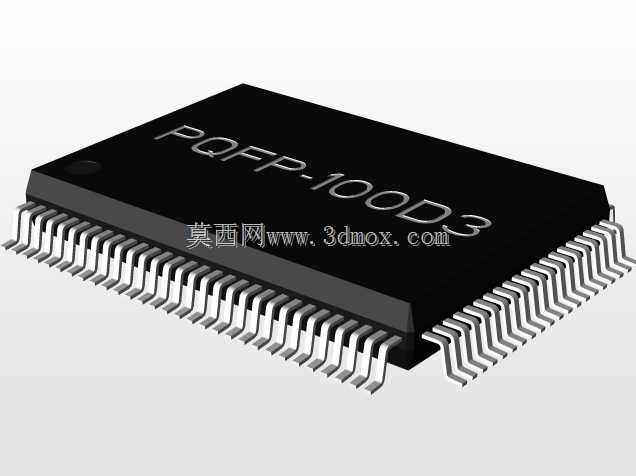

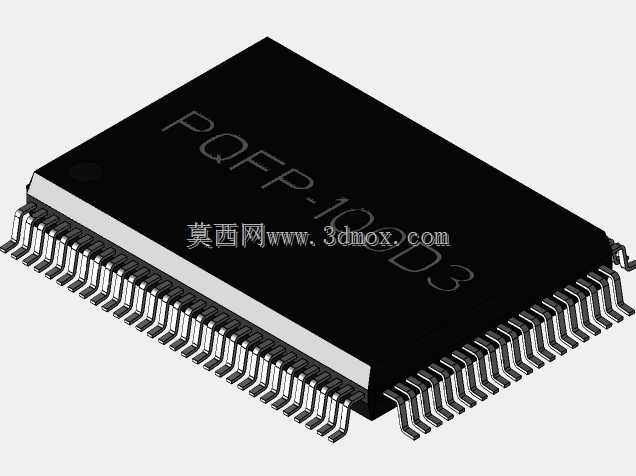

PQFP100引脚SMD封装芯片三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB布局布线工作中，PQFP封装的贴片芯片是极为常见的核心载件，这类高密度引脚封装的器件，对结构设计阶段的安装边界校核、焊盘匹配、空间避让都有极高的精度要求，稍有尺寸偏差就会导致SMT贴片时出现虚焊、引脚变形、器件干涉等批量生产问题。这款100引脚的PQFP封装器件，采用0.65mm的标准引脚间距，本体宽度控制在20x14mm，属于中高密度的贴片集成电路封装范畴，在做板卡结构设计时，首先要确认的就是器件本体的高度公差、引脚成型后的外扩尺寸，以及回流焊过程中器件可能产生的形变余量，避免在布局时和周边的电容、电阻、接插件出现空间冲突。从设计逻辑来看，这类SMD三面出脚的封装结构，引脚采用鸥翼型成型设计，既能够保证焊接时焊锡的爬升空间，方便AOI检测时识别焊点缺陷，也能在板卡受到冷热冲击、机械振动时，通过引脚的微小形变吸收应力，避免芯片本体或PCB焊盘出现开裂。建模过程中需要精准还原每一个引脚的折弯角度、厚度、引脚末端的平面度，这些细节直接决定了导出的STEP模型导入PCB设计软件后，生成的器件占位框、焊盘位置是否和实际器件匹配，很多新手工程师在做封装库时容易忽略引脚根部和芯片本体的间隙，导致做钢网时开口位置偏移，最终影响焊接良率。在实际的设备应用场景里，这类封装的芯片常被用作主控芯片、逻辑器件、接口转换芯片，广泛出现在工控主板、路由器、医疗电子设备、车载电子模块的板卡上，结构设计阶段拿到精准的三维模型，就能在数模协同阶段提前完成干涉检查，不需要等到打样后才发现器件和外壳、散热片、加固件出现空间冲突，大幅缩短板卡的研发迭代周期。做这类封装模型时，还要注意区分不同厂家的同引脚数PQFP封装的细微尺寸差异，比如本体的倒角大小、引脚的外露长度、本体顶面的标记区域位置，这些细节虽然不影响焊接，但在做整机的热仿真、EMC仿真时，会影响仿真结果的准确度，尤其是需要给芯片加装散热片的场景，本体顶面的平面度、尺寸公差直接决定了散热片的安装方式和导热垫的厚度选择。
