2.54mm节距29Pin单排直插排针结构

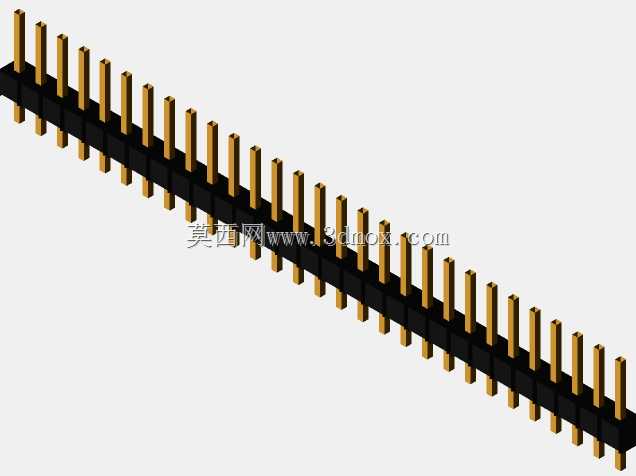

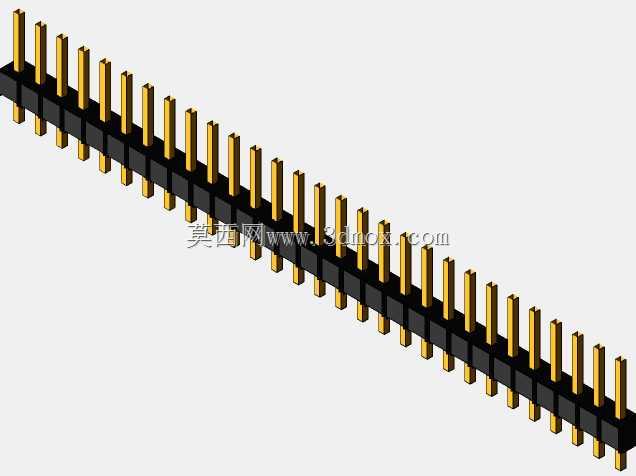

在消费电子、工业控制板卡、嵌入式开发硬件的板间连接场景里，单排直插排针是最常见的板级互连器件之一，这款29Pin规格的排针，核心适配2.54mm标准网格间距的PCB焊盘，是通孔插装工艺里应用覆盖面极广的连接部件。日常选型时，结构工程师首先要确认的就是安装边界尺寸，这款排针整体长度73.66mm，对应29个针位的排布总长度，本体塑胶基座宽度2.54mm，插装后高出板面的总高度为8.89mm，设计PCB封装时，焊盘孔径通常取0.8mm左右，焊盘外径设置1.5mm即可满足波峰焊的吃锡要求，相邻焊盘中心距严格卡2.54mm的标准节距，避免出现插装偏位、针脚虚焊的问题。从功能特性来看，这款排针采用直插式THT封装，针脚为方形截面铜材，表面镀金处理降低接触电阻，黑色塑胶基座采用耐高温工程塑料注塑成型，能够耐受波峰焊阶段260℃以内的高温冲击，不会出现基座融化、针脚移位的问题。实际应用中，这类排针常和配套的排母搭配使用，实现两块PCB之间的信号与小电流电源传输，单针额定载流通常在1A左右，足够覆盖常规控制信号、低压小功率供电的传输需求，在单片机开发板、PLC扩展模块、工业传感器转接板上都能见到这类排针的身影。设计这类排针的三维模型时，首先要保证针位间距的公差控制在±0.05mm以内，塑胶基座的定位凸台尺寸要和PCB上的定位孔匹配，避免批量插装时出现整体偏移；针脚的伸出长度要统一，保证过波峰焊时每个针脚都能充分沾锡，同时剪脚后剩余的针脚长度不会和板上其他高器件产生干涉。很多新手工程师在建模时容易忽略塑胶基座底部的倒角，实际生产中这个倒角是为了插装时引导针脚顺利对准焊盘，减少插装阻力，同时避免基座边缘和PCB丝印层产生刮蹭；另外针脚和基座的结合位置要做干涉检查，确保针脚嵌入基座的深度足够，不会在插拔排母时出现针脚被拔出基座的情况。在设备维护场景里，这类排针的损坏率极低，大部分故障都是因为反复插拔导致针脚氧化接触不良，或者焊接时温度过高导致塑胶基座变形，因此建模时还原基座的壁厚、针脚的嵌入深度，也能给后续生产工艺的温度参数设置提供参考。
