曲面造型多接口便携读卡设备结构

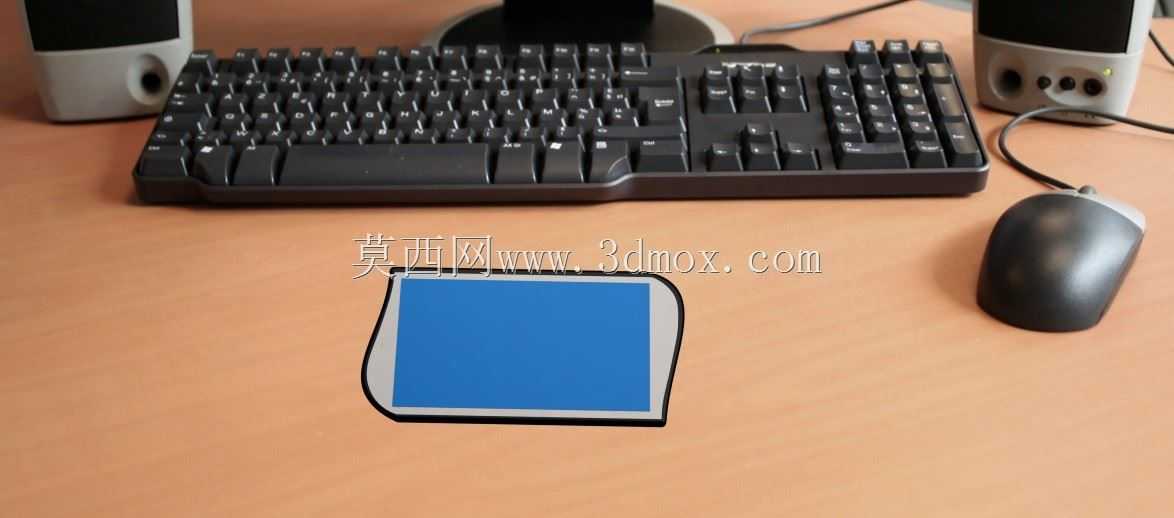

日常办公与数码数据交互场景里，外接读卡设备是打通不同存储介质与终端设备数据链路的常用外设，这款采用曲线造型的多卡兼容读卡设备，在结构设计上充分平衡了握持手感、接口排布与桌面使用的适配性。从实际使用场景出发，这类读卡设备常被放置于桌面靠近键鼠的操作区域，因此外形没有采用传统方正的棱角设计，整体轮廓做了大圆角过渡与单侧曲面收边，放置在木质或玻璃桌面时不会因为剐蹭划伤台面，手持插拔存储卡时，曲面侧边能贴合指腹轮廓，长时间操作也不会产生硌手的触感。功能层面，设备内部预留了多规格存储卡的触点安装位，可兼容常见的不同尺寸闪存卡读取需求，外壳的卡槽开口位置做了内凹导向斜面，用户插拔存储卡时不需要刻意对准孔位，顺着斜面就能顺利将卡推入触点区域，能有效减少盲操作时的卡滞、插反问题。设计过程中，外壳壁厚做了均匀化处理，整体壁厚控制在1.8mm左右，既保证了注塑成型时的熔体流动顺畅性，避免出现缩痕、缺胶等成型缺陷，也能控制整体重量，放在桌面不会因为线材拖拽出现移位。接口端的出线位置做了防弯折的圆弧过渡结构，线材与壳体连接处预留了3mm的缓冲形变空间，日常使用中频繁拉扯、弯折线材时，应力会集中在过渡圆弧区域，不会直接传递到内部PCB的焊盘位置，能大幅降低线材开焊、断裂的故障概率。安装边界上，设备整体长宽尺寸控制在常规名片的三分之二大小，厚度不超过10mm，不管是放置在桌面键盘旁的闲置区域，还是收纳到笔记本电脑包的配件隔层中，都不会占用过多空间，外壳底部预留了0.5mm的浅槽，可粘贴防滑胶垫，放置在光滑桌面时能增加摩擦力，插拔卡的过程中设备不会随推力滑动。内部PCB的固定采用壳体卡扣定位，没有使用额外螺丝，装配时只需要将焊好元件的PCB对准壳体内部的定位柱卡入，再扣合上下壳即可完成组装，能减少装配工序的零件数量，提升批量组装的效率，上下壳的合模线设置在曲面侧边的切线位置，组装完成后合模线不会出现在产品正面的可视区域，能保证外观面的整体完整性。
