HP通用USB-C接口扩展坞结构设计

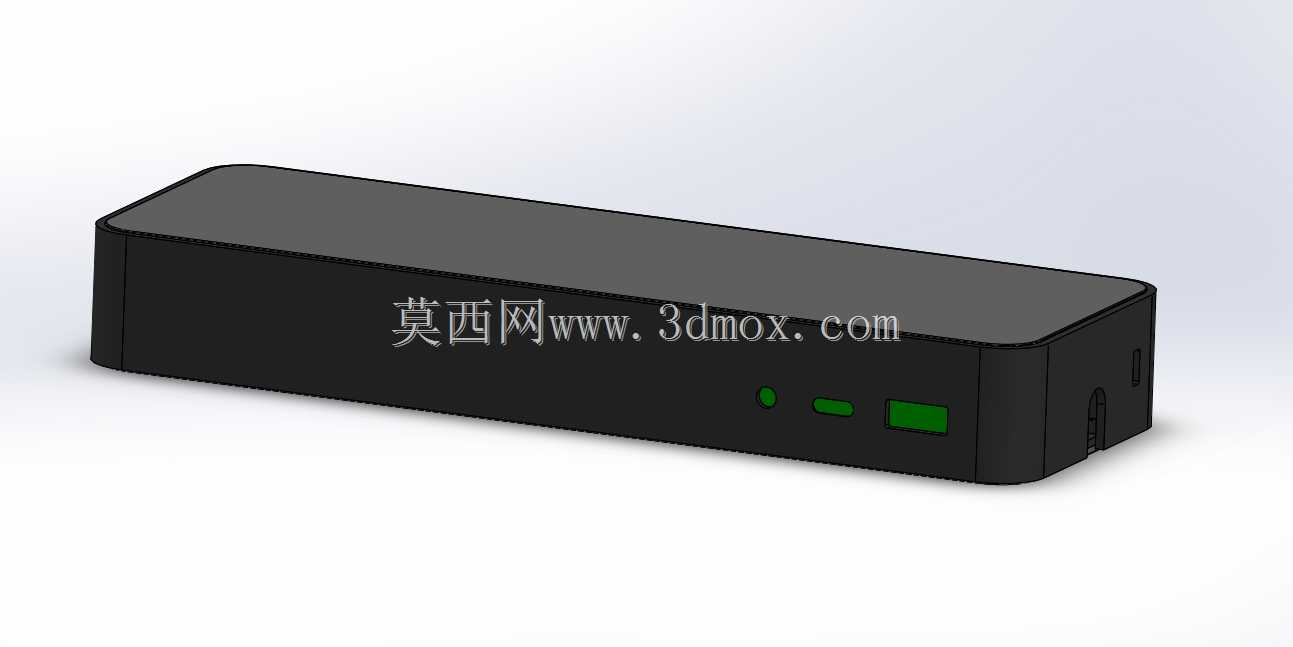

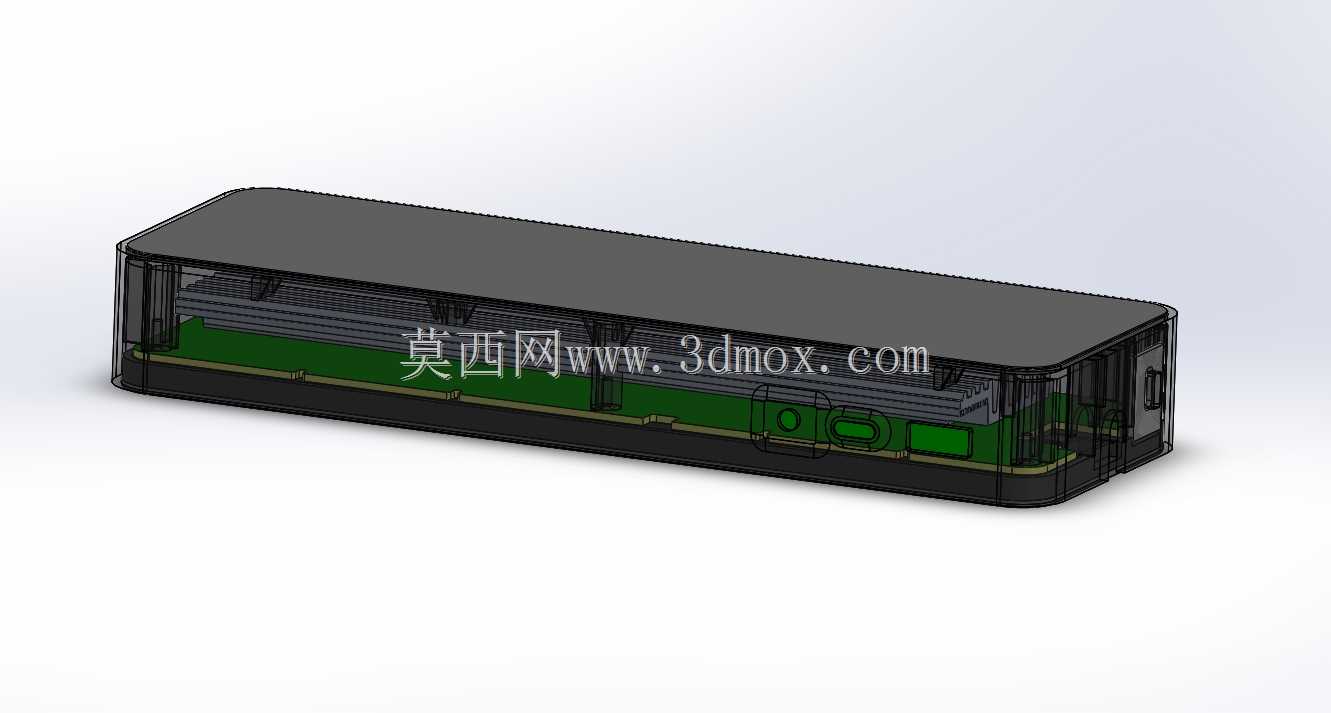

日常办公场景里，轻薄本砍掉多数原生接口带来的外设连接痛点，是这类USB-C扩展坞存在的核心价值，不管是工位固定办公外接键鼠、显示器、有线网络，还是临时会议连接投影、拷贝U盘资料，它都能作为单一Type-C接口和多类外设之间的中转枢纽，解决接口数量不足、接口类型不匹配的实际问题。从结构设计思路来看，这款扩展坞采用长条形卧式壳体布局，壳体做了圆角过渡处理，没有尖锐棱角，放置在桌面时不会刮蹭线材或是桌面物品，整体重心偏低，平放时稳定性较好，不会因为外接线材的拉扯出现移位、侧翻的情况。壳体正面预留了状态指示灯位，分别对应电源接通、数据传输、视频输出的工作状态，用户不用进入系统查看设备列表，就能直观判断扩展坞的运行状态，指示灯做了内凹遮光处理，不会出现光线直射晃眼的问题，长时间在桌面放置也不会造成光干扰。接口布局上，将常用的外接端口集中在壳体的侧端面，避免线材从正面引出打乱桌面走线，Type-C输入接口做了限位加强结构，公头插入后能和壳体端面贴合，减少接口处的应力集中，避免日常插拔过程中出现接口松脱、焊盘脱落的问题。考虑到桌面放置的安装边界，这款扩展坞的宽度控制在常规鼠标垫的侧边空余范围内，不会占用键盘、鼠标的操作空间，壳体底部预留了防滑胶垫的安装位，装配胶垫后和桌面的摩擦力足够，插拔线材时不需要额外用手固定扩展坞本体。壳体内部做了分腔结构，将电源管理模块、数据传输模块、视频输出模块做了物理分隔，减少不同模块之间的信号干扰，同时预留了散热间隙，长时间高负载传输数据、输出视频信号时，内部热量可以通过壳体的缝隙自然散出，不需要额外加装散热风扇，避免运行噪音影响办公环境。壳体的上下盖采用卡扣加螺丝的固定方式，后期如果需要检修内部电路，拆开底盖的固定螺丝就能分离壳体，不需要暴力撬壳损伤外观面，接口边缘都做了对齐止口，装配后上下盖的缝隙均匀，不会出现错位、段差过大的问题。
