Arduino适配格罗夫按钮模块结构设计

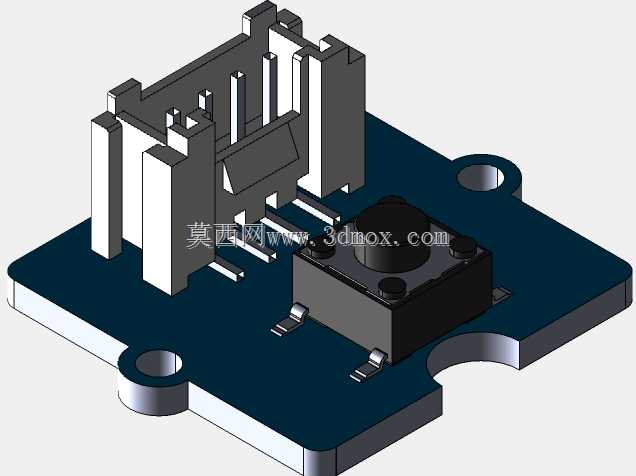

　　这款适配Arduino开发体系的格罗夫按钮模块，是开源电子原型开发场景中极为常用的输入类功能部件，日常多用于创客项目、小型自动化验证装置、教学实验平台的人机交互输入环节，可实现触发信号采集、状态切换确认、功能启停控制等实际用途。从结构设计层面来看，模块整体采用载板加功能元件的分层布局，深蓝色PCB载板作为承载基底，预留了两处标准安装孔位，孔位间距符合格罗夫系列模块的通用安装规范，可直接通过M2规格螺丝固定在面包板支架、亚克力安装架或者3D打印的项目外壳上，安装边界清晰，不会和周边同系列的传感器、执行器模块产生结构干涉。载板上的核心触发部件采用立式轻触按键结构，按键本体通过贴片引脚焊接固定在载板上，按键帽高度突出载板表面约4mm，

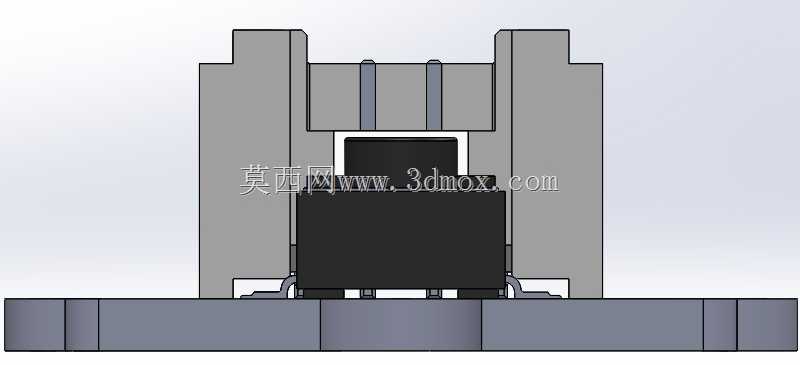

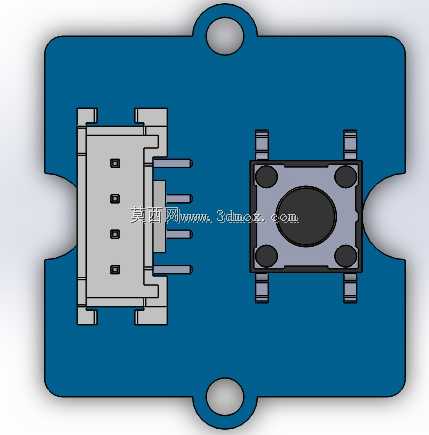

　　按压行程约1.5mm，触发反馈清晰，能够满足常规手动按压的操作需求，不会出现行程过短误触发或者行程过长操作费力的问题。载板一侧集成了格罗夫标准的防反插连接器接口，接口采用立式塑壳结构，内部插针间距为2.0mm，配套的连接线可直接插入，不需要额外区分接线顺序，能够大幅降低原型搭建阶段的接线错误率，接口塑壳设置了导向卡扣，插入后可实现一定的锁紧力，避免设备调试过程中连接线松脱导致的信号中断。设计过程中充分考虑了开源项目的复用性需求，所有结构尺寸均对齐格罗夫生态的通用标准，载板边缘做了圆弧过渡处理，既避免了尖锐边角在装配过程中划伤操作人员，也能在密集排布模块时减少和相邻部件的磕碰。按键周边预留了足够的手指操作空间，

　　距离载板边缘以及连接器接口的距离均大于10mm，单指按压时不会误碰到周边的其他电子元件或者接线。从实际应用的角度出发，这类按钮模块不需要额外设计复杂的外围固定结构，既可以直接插在格罗夫扩展板上使用，也可以通过延长线布置在项目外壳的操作面板位置，载板的厚度为1.6mm，和常规PCB厚度一致，若需要嵌入外壳安装，只需在面板上开设对应尺寸的避让槽即可，按键帽可伸出面板表面方便操作。模块整体的结构强度能够满足日常原型开发、教学实验的使用需求，焊接部位的结构冗余量充足，多次插拔连接线、反复按压按键都不会出现结构损坏的问题，连接器塑壳的壁厚均匀，插拔过程中不容易出现开裂变形的情况。
