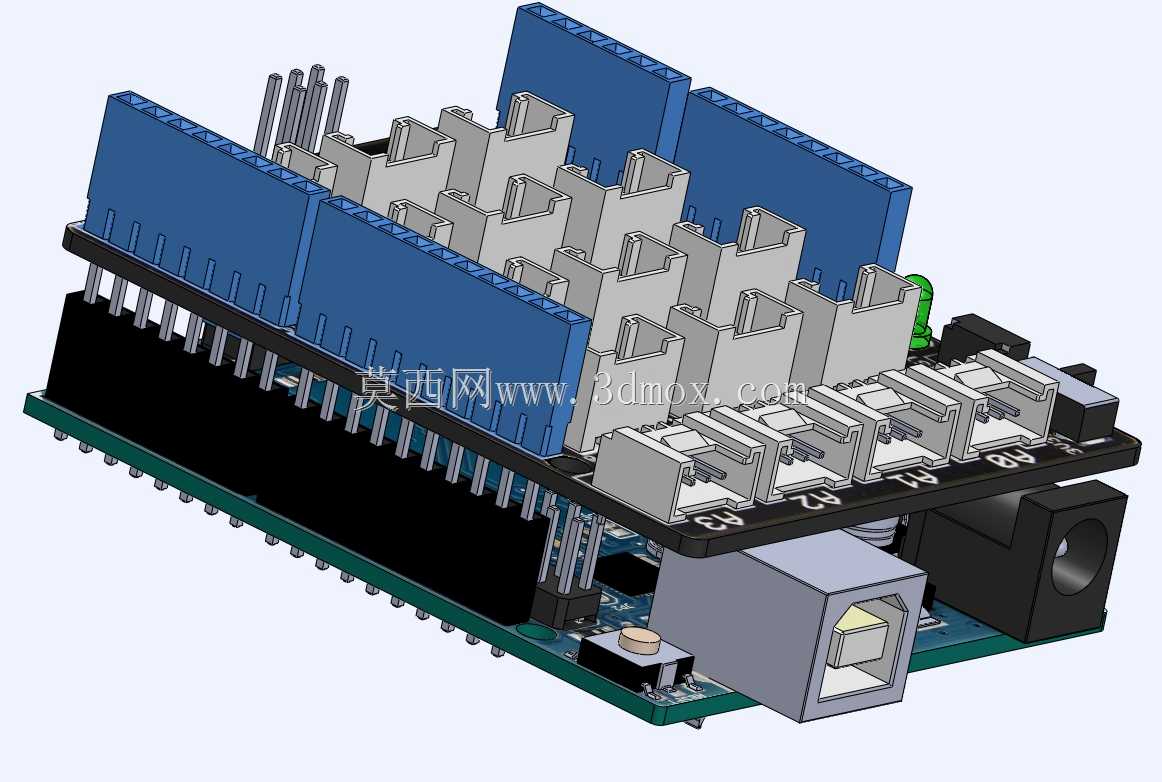

Arduino Uno r3开发板带配套扩展板结构

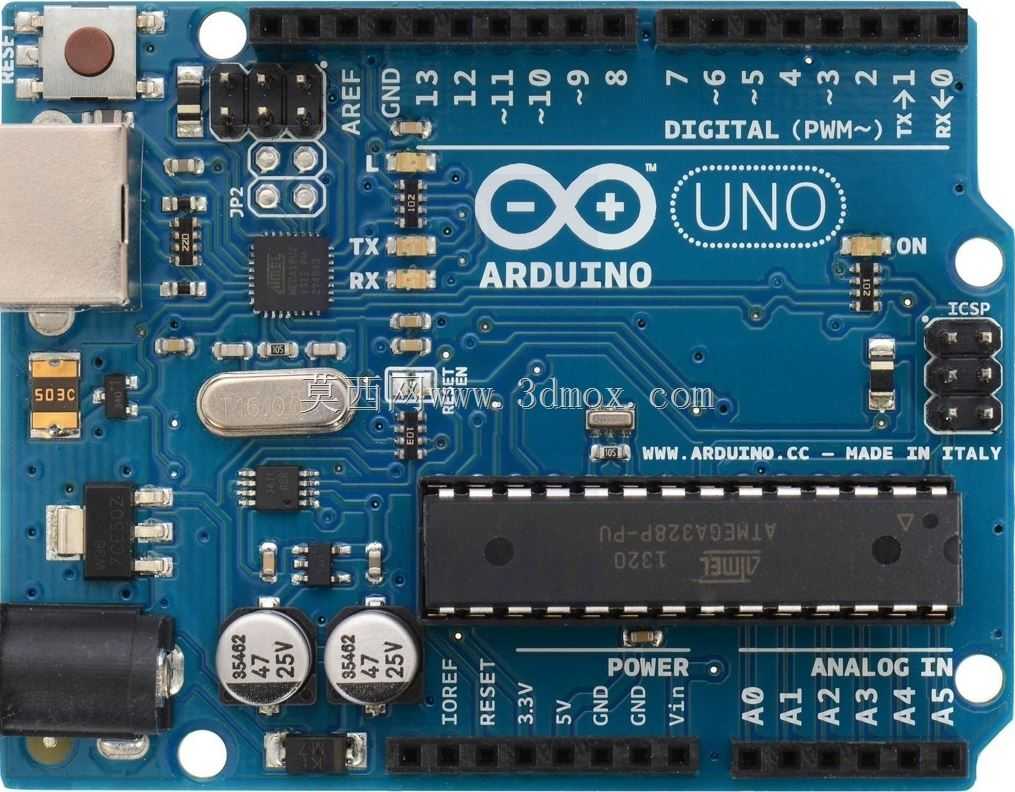

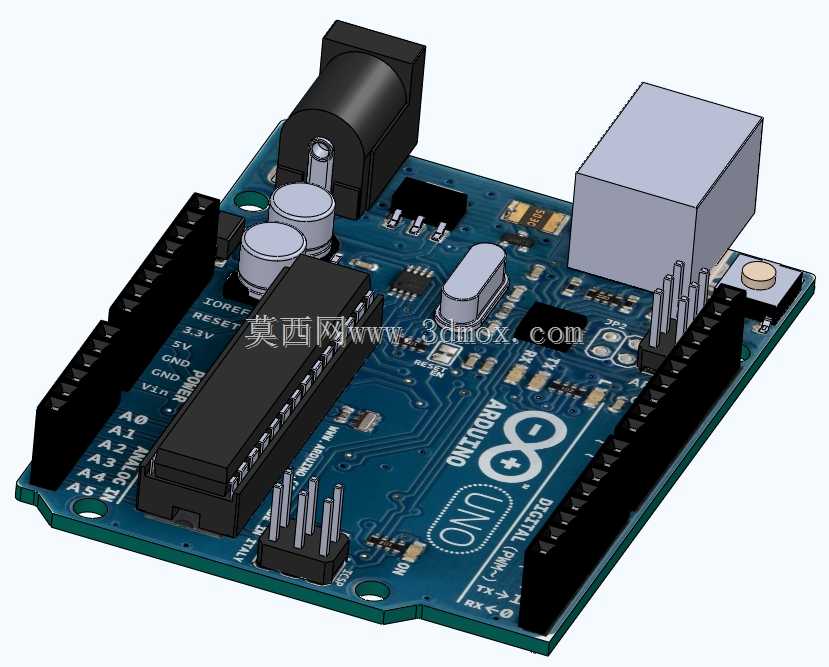

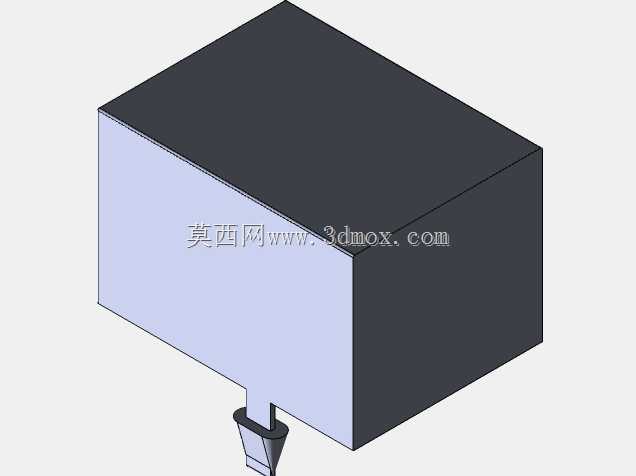

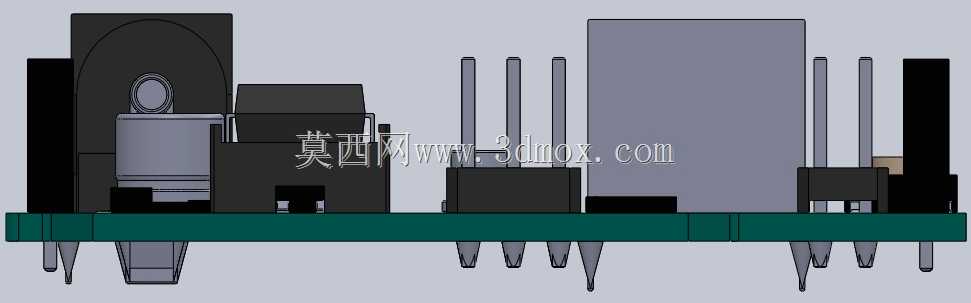

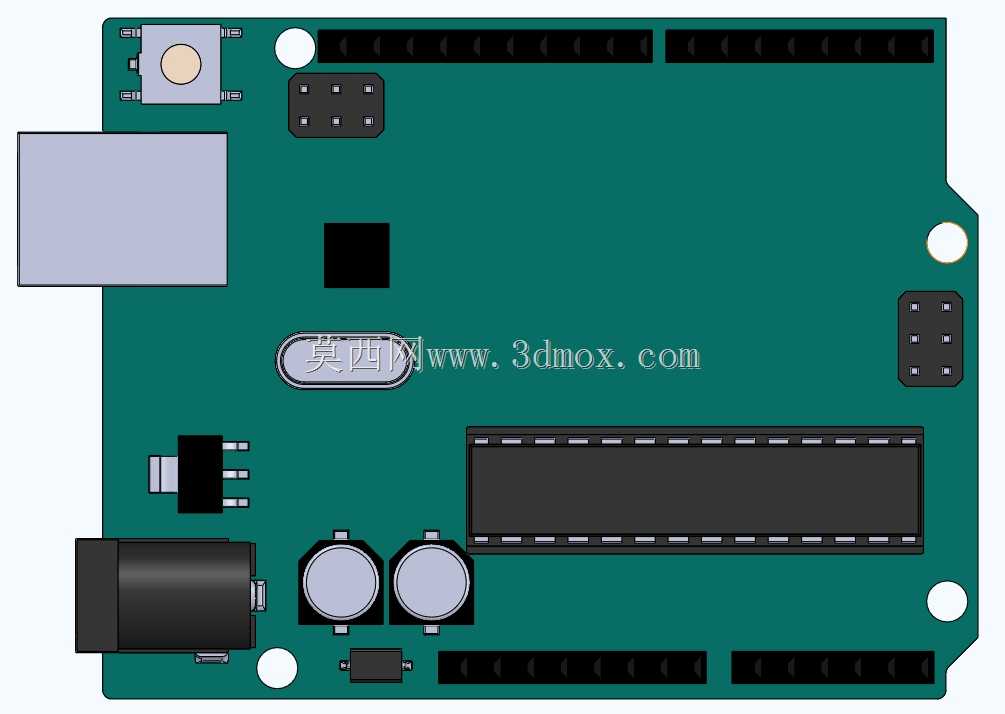

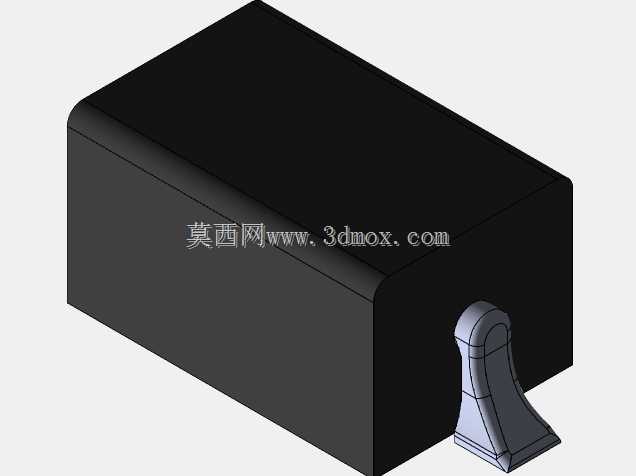

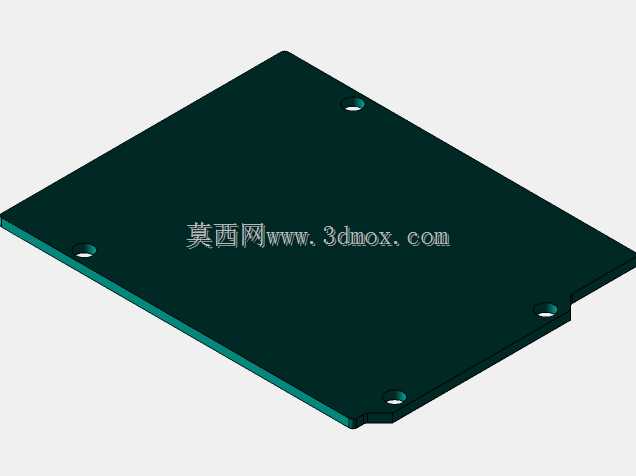

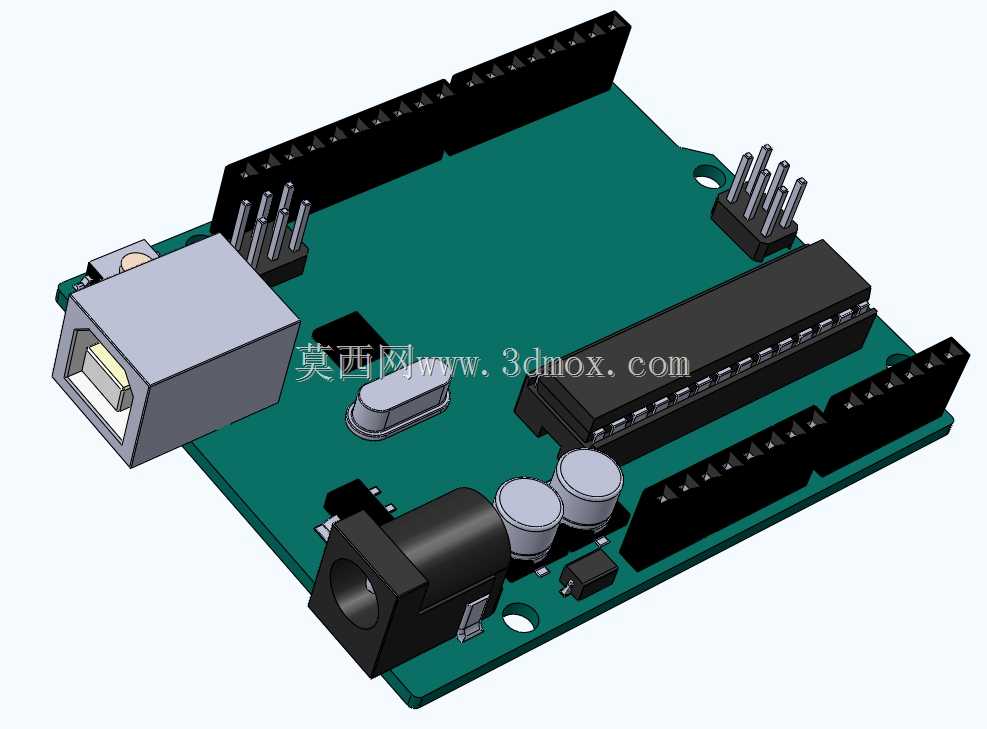

　　这款开源控制板的三维结构还原，覆盖了板载核心元件与配套扩展盾板的全部装配细节，可直接用于电子原型开发阶段的结构干涉校验、安装工位适配设计。在创客项目、小型自动化装置、教学实验平台搭建场景中，这类控制板是核心控制载体，需要提前在三维装配环境中确认板载接口位置、元件突出高度与周边结构的间隙，避免后期打样组装时出现USB接口被结构件遮挡、电源插座插拔空间不足、排针与外壳干涉等常见问题。设计还原过程中，优先保证了安装孔位的位置精度，四个角的固定孔孔径、孔距完全匹配通用安装标准，可直接适配市面上常见的亚克力固定底座、3D打印安装支架的安装尺寸，板体整体厚度控制在标准PCB加元件突出高度的合理范围内，板上最高元件为USB接口与电源插座，

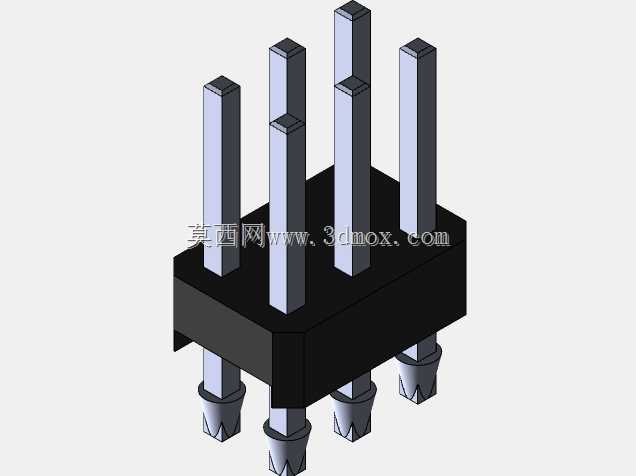

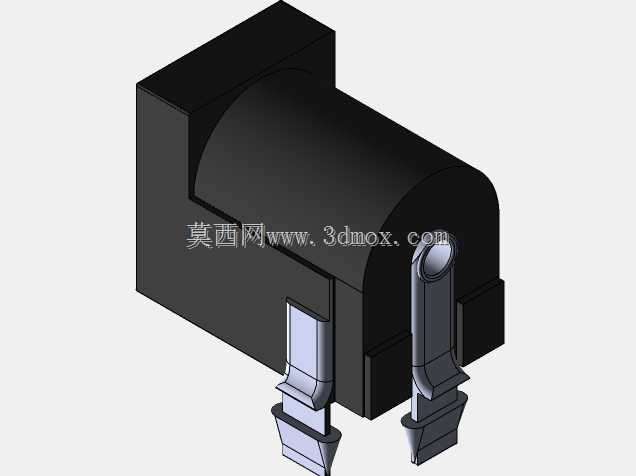

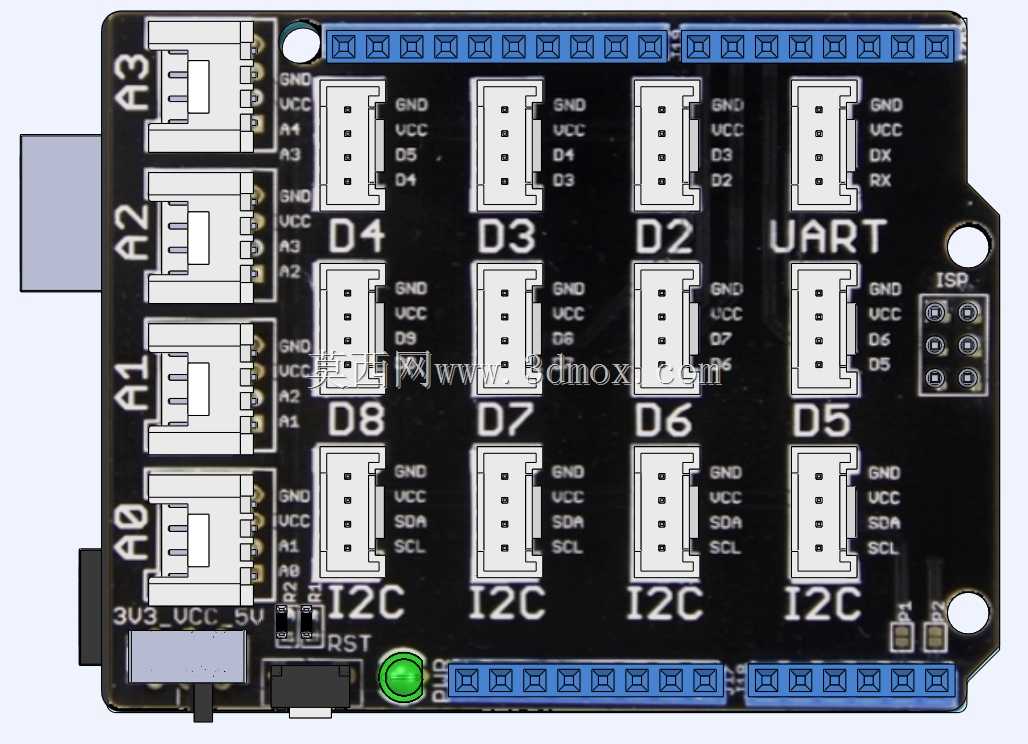

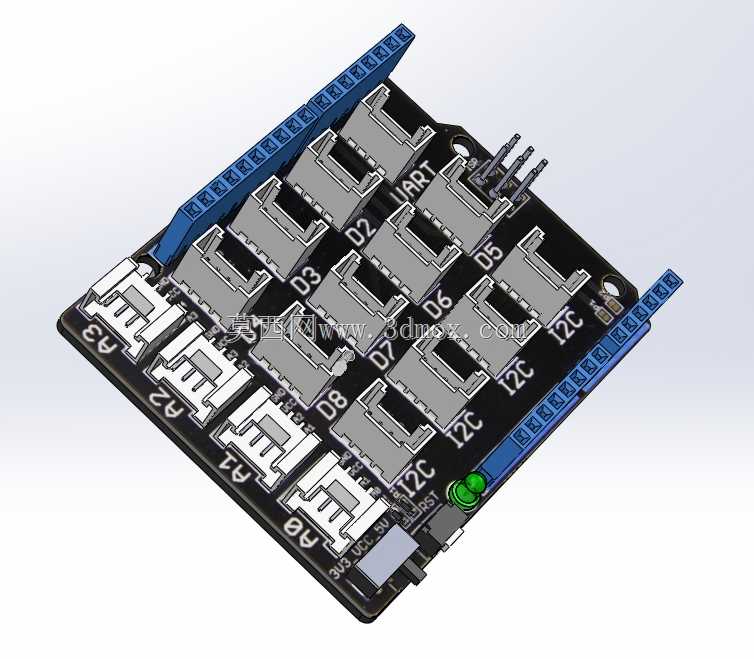

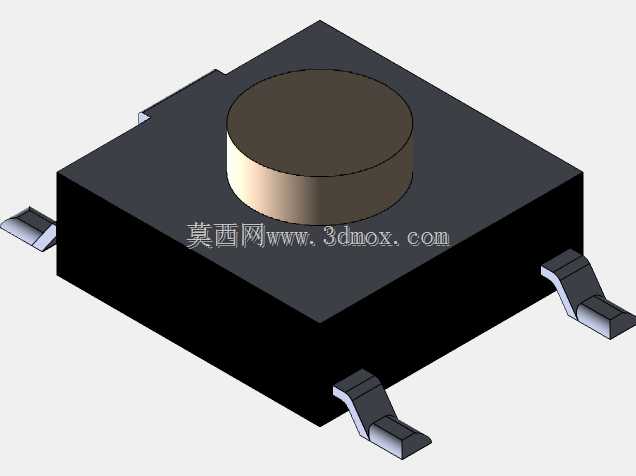

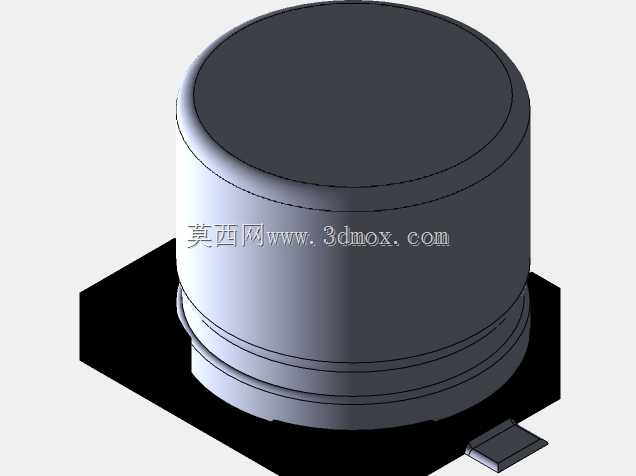

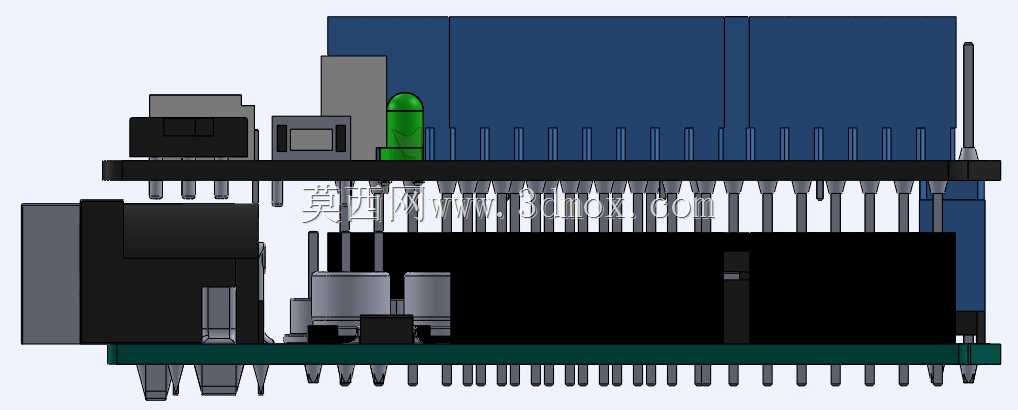

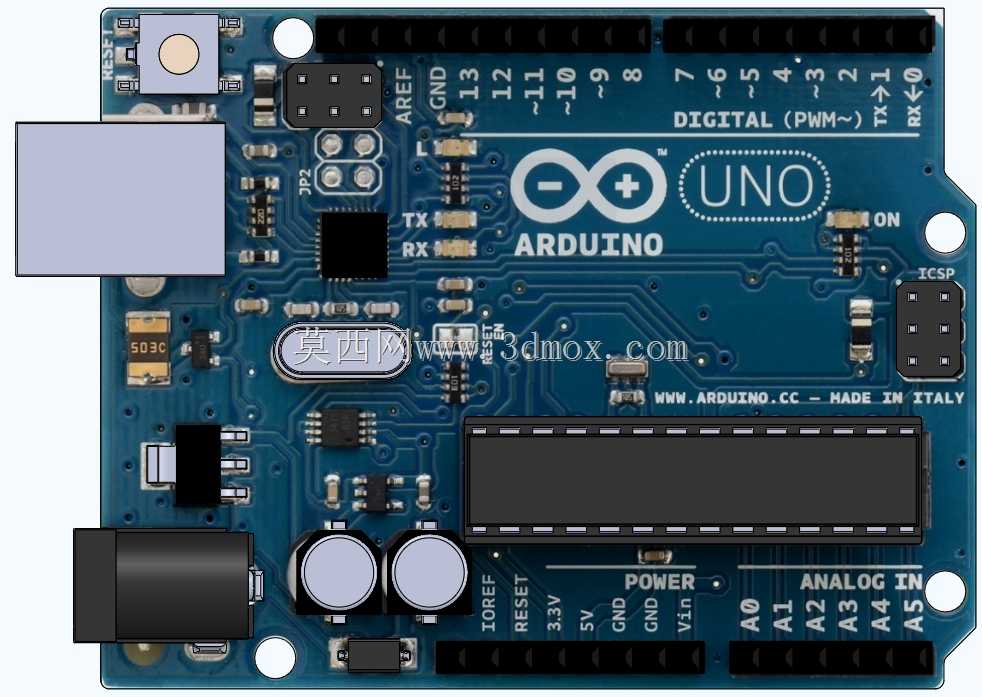

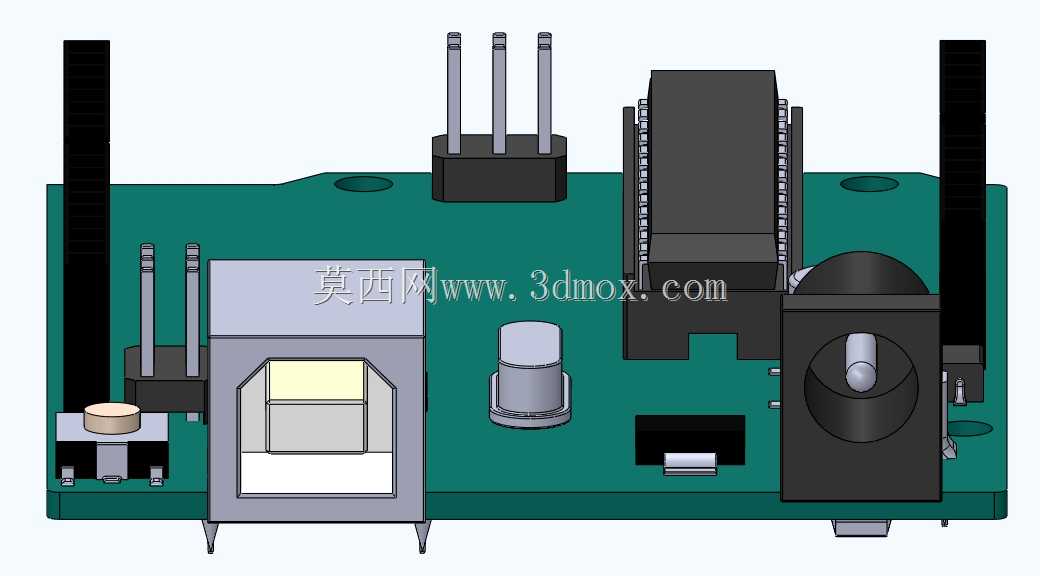

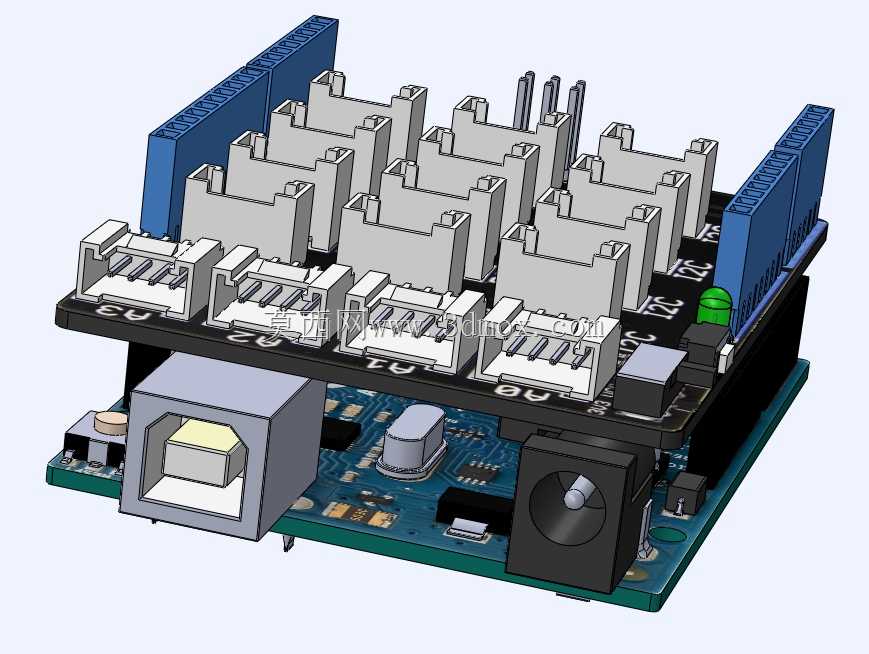

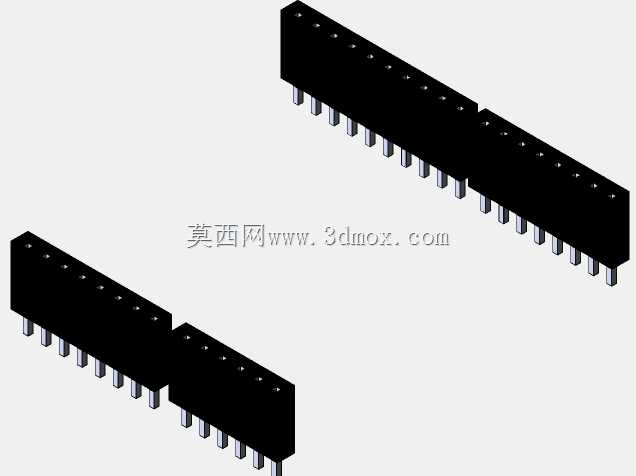

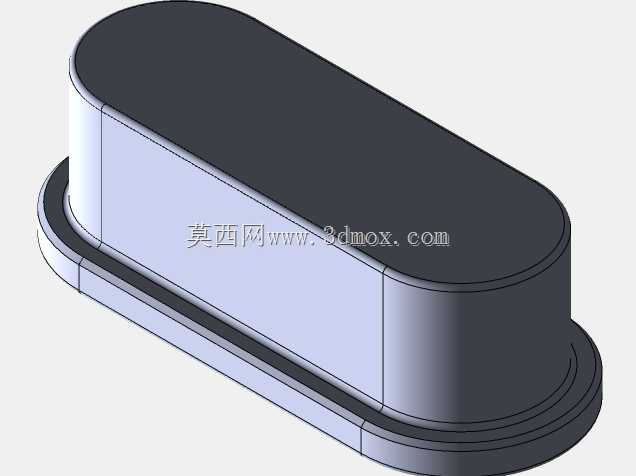

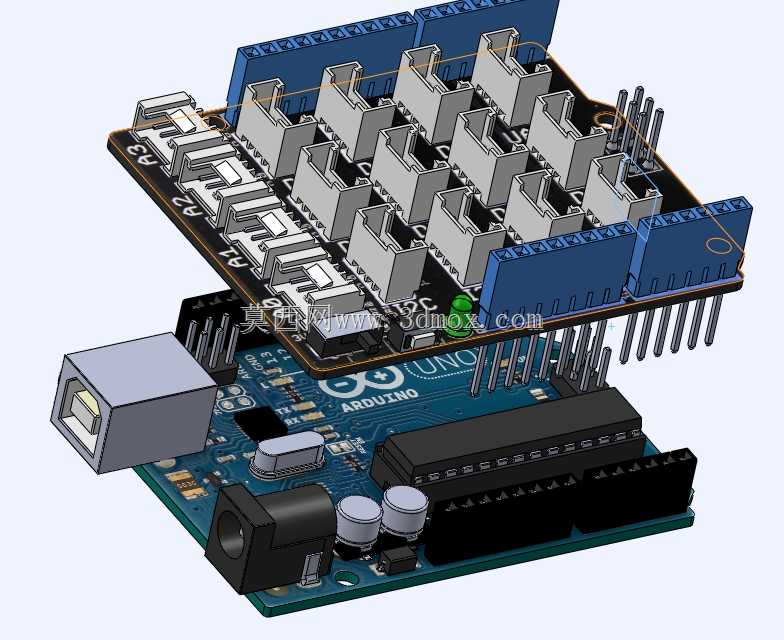

　　二者的突出高度、外轮廓尺寸都做了精准还原，方便设计外壳时预留对应的开口与插拔操作空间。板载排针的位置、针脚间距完全遵循标准Uno布局，配套的扩展盾板与主板的叠装间隙也做了还原，叠装后整体高度、排针对接的重合长度都符合实际装配状态，可直接用于验证多层扩展板叠装时的高度空间是否充足，避免上层扩展板与板载电容、晶振等突出元件发生挤压。从功能适配角度看，还原的结构覆盖了电源输入接口、USB通讯接口、复位按键、各IO排针组的位置与外形，在做整机结构设计时，可直接将该模型导入装配体，提前排布走线空间、固定柱位置，确认外接传感器、执行器的接线方向不会与周边结构冲突，尤其是电源接口的插拔方向、USB线的弯折半径预留，都可以通过该模型提前做空间校核，

　　减少实物组装阶段的改模次数。对于教学场景下的实训装置设计，该模型可直接用于搭建虚拟装配实验环境，让学习者直观了解开源控制板的元件布局、扩展板叠装逻辑，也能为定制化外壳设计、集成式控制箱排布提供精准的结构参考，避免因尺寸偏差导致的装配问题。
