惠普翻转本第十代酷睿主板结构设计

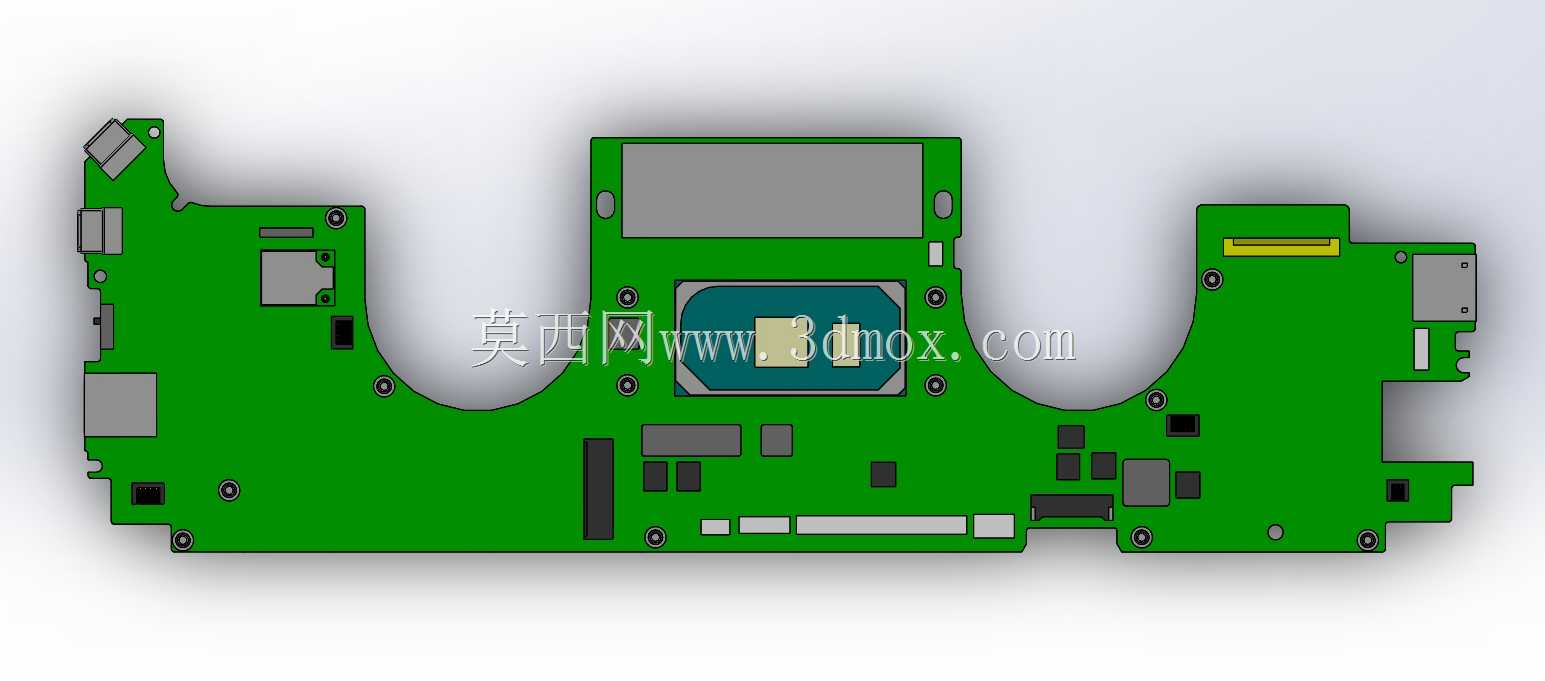

　　这块异形PCB是为360度翻转轻薄本打造的核心承载板，整机内部空间被转轴、双电池仓、散热模组与触控屏排线大幅挤压，主板无法采用常规矩形布局，只能顺着机身内部的弧形避让轮廓做裁切，左右两侧向下收出的圆弧缺口，正是为了给内置电池的圆柱/软包轮廓让出安装边界，避免板边与电池包膜产生硬干涉。

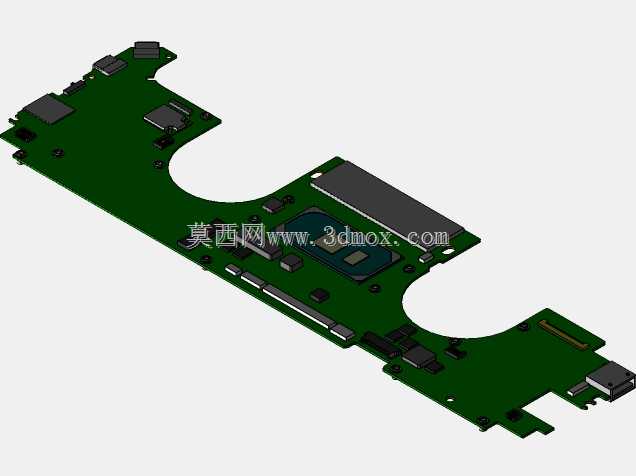

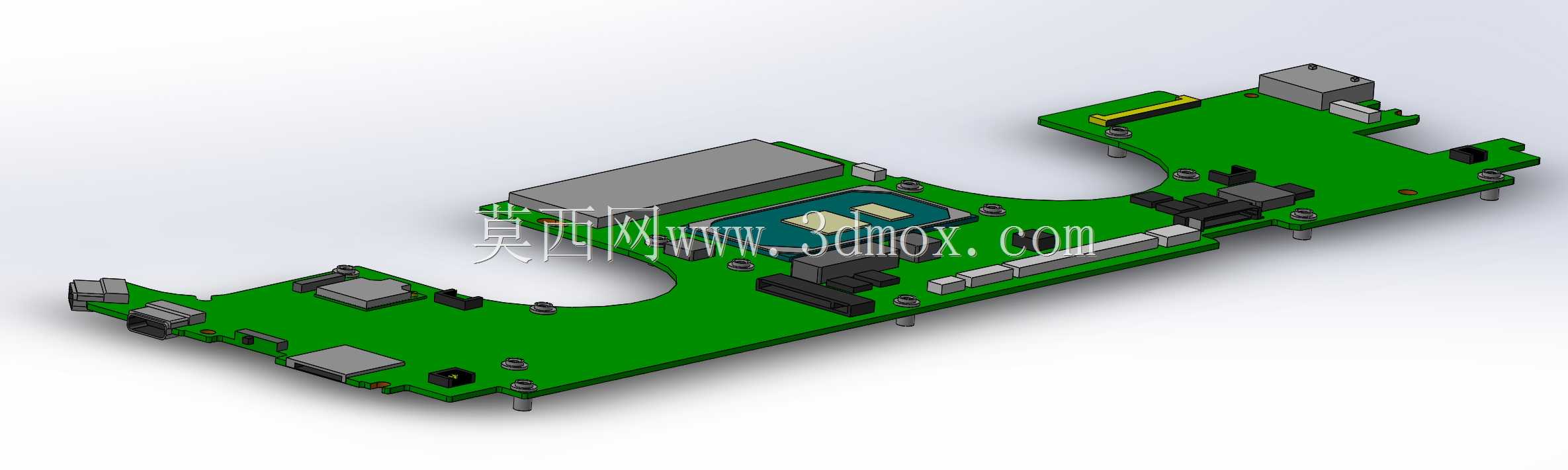

　　从布局逻辑来看，板体中央偏左的大尺寸焊盘区域是第十代酷睿处理器的核心封装位，周边预留的多层焊盘对应供电相数的MOS管、滤波电容与芯片组排布，处理器上方的大面积矩形屏蔽罩区域，用来覆盖内存与固态存储颗粒，既抑制高频信号向外辐射，也能通过屏蔽罩顶面贴合导热垫，将存储部分的热量传导至机身骨架辅助散热。板体右侧延伸出的窄长条区域是IO接口与屏线转接位，侧边预留的多个矩形开槽对应USB-C、音频接口与天线馈线的走线路径，左侧零散分布的小型焊盘则用来接驳键盘排线、触控板FPC与扬声器接线。

　　做这类消费数码主板结构设计时，最先要锁定的是整机D壳的安装柱位坐标，板体上所有直径统一的金属化安装孔，必须和壳料的热熔铜柱精准对位，孔边预留的绝缘间隙要控制在安全范围内，既不能让螺丝锁紧后压破PCB表层走线，也要避免板体在长期翻转受力下出现翘曲。板上零散分布的方形黑色开孔是定位与散热通孔，部分通孔贯穿地层，可将核心元件的热量快速传导至板底的屏蔽衬垫。

　　建模过程中需要同步核对所有外接元件的高度边界：最高的电感元件高度不能超过屏蔽罩内腔净高，卧式电容的排布要避开散热风扇的风道路径，外露接口的端面要和机身外壳的开口齐平，公差控制在零点几毫米级别。这块板的复刻建模可用于改装定制散热方案、设计第三方扩展底座、替换维修时的干涉校验，也能为同形态翻转本的主板堆叠布局提供参考，理清轻薄本内部寸土寸金的空间分配逻辑。
