70mm规格轴流冷却散热风扇结构设计

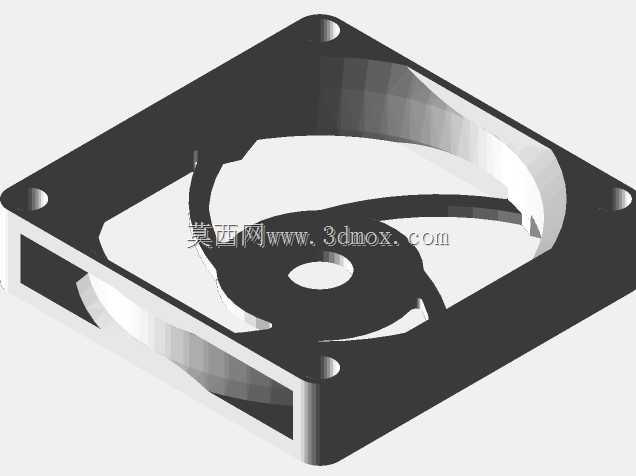

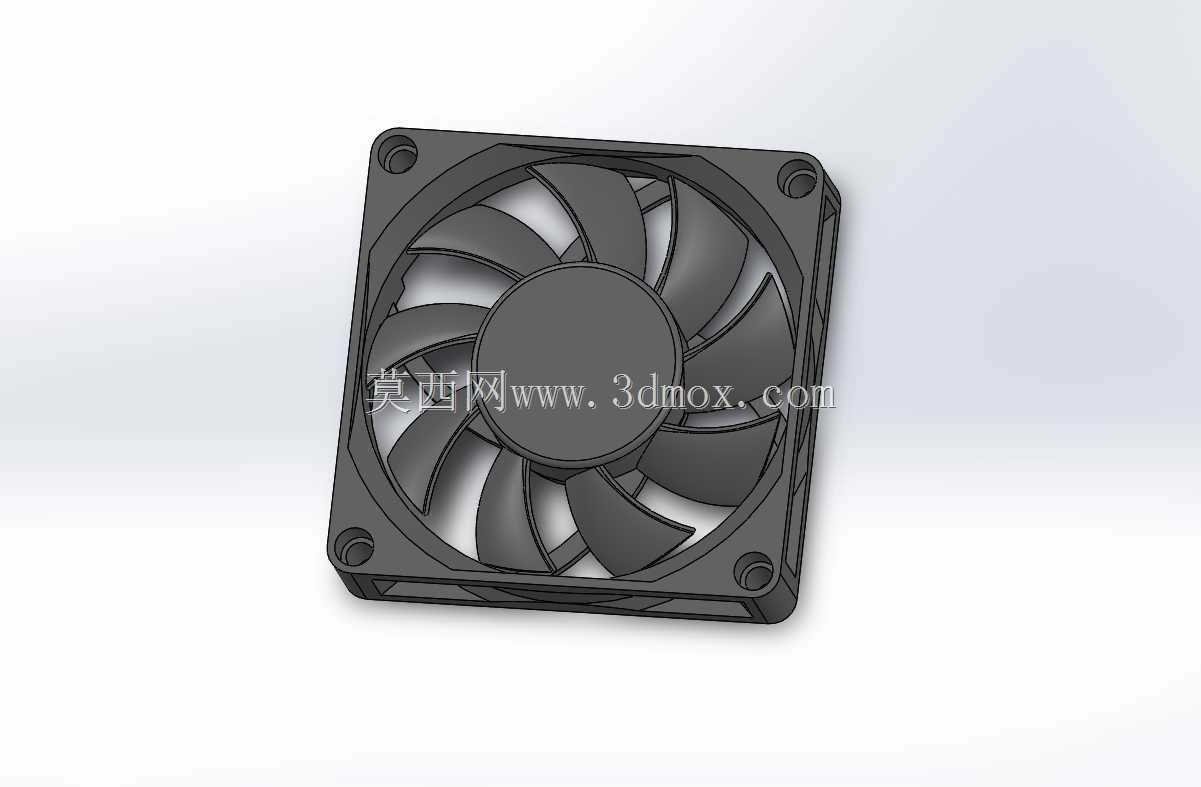

　　在桌面计算机硬件散热、小型工控机箱通风、紧凑型电子设备热管理场景中，小尺寸轴流风扇是最常用的主动散热执行部件，本次设计的70×15mm规格轴流冷却风扇，正是针对安装空间局促、散热需求明确的窄空间场景开发的结构方案。不同于带完整电机与引线的成品风扇，该结构模型聚焦风扇本体的机械结构部分，省略了电机绕组、供电线缆等电气组件，更适合结构设计阶段做装配干涉校验、安装位匹配验证使用。从安装边界来看，该风扇为标准正方形外框，边长70mm，整体厚度15mm，四个角预留的安装孔位完全匹配行业通用的安装孔距规范，设计时特意将安装孔做了沉台处理，装配时螺丝头不会突出风扇表面，避免与周边钣金件、塑料壳体产生刮蹭，也能保证螺丝锁紧后风扇整体的平面度，

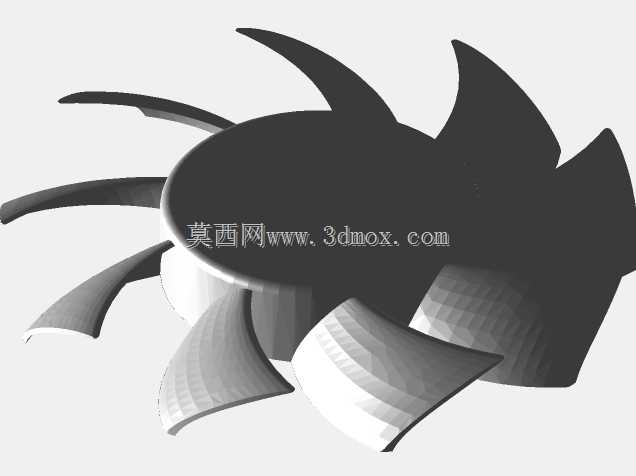

　　减少运行时的共振风险。扇叶部分采用七片后掠式曲面叶片设计，叶片曲率经过反复调整，在保证轴向送风效率的同时，能有效降低叶片切割空气产生的湍流噪音，叶片与外框内壁之间预留了均匀的0.8mm间隙，既避免运转时叶片擦碰外框，也不会因为间隙过大导致风压泄漏损失。外框的四个边角做了R角过渡处理，没有尖锐的直角棱边，既方便生产时的注塑脱模，也能避免装配作业时划伤操作人员。中心的轮毂部分做了内凹的圆形腔体，刚好可以容纳标准尺寸的外转子无刷电机，腔体的定位台阶尺寸与常规7015风扇的电机外径完全匹配，结构工程师在做整机布局时，可以直接调用该模型完成散热风道的预留、安装孔位的对齐，不需要额外测量成品风扇的外形尺寸，能大幅缩短结构设计阶段的选型校验周期。

　　在实际的设备结构设计中，这类小尺寸风扇经常被布置在CPU散热鳍片侧方、机箱进出风口位置、电源模块散热通道内，该模型的外框侧面做了平直的定位基准面，装配时可以直接贴靠机箱内壁的定位筋位，不需要额外设计复杂的固定结构，仅靠四个角的螺丝锁紧就能实现可靠固定，扇叶的进风侧与出风侧都做了导流弧面过渡，能减少空气进入扇叶区域时的风阻，提升实际送风效率。
