阿杜伊诺配套格罗夫扬声器模块结构

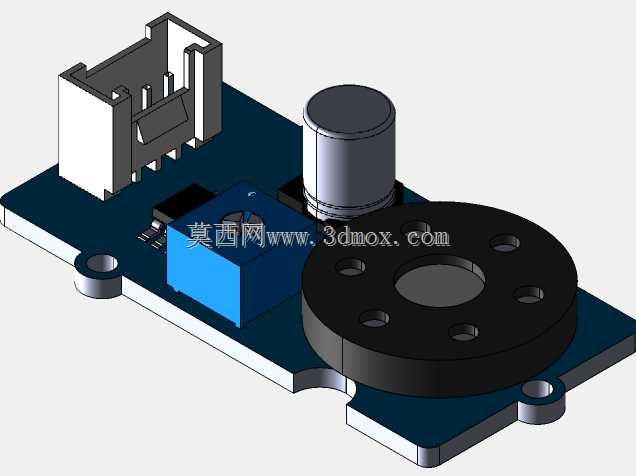

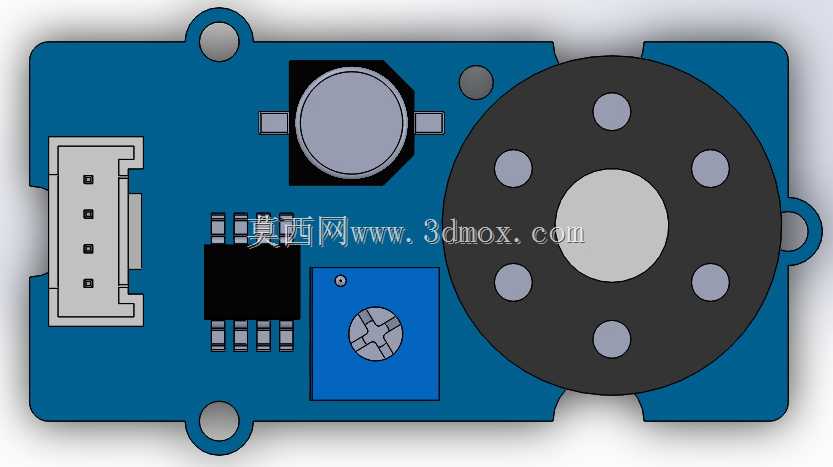

　　这款适配开源硬件平台的发声模块，常被嵌入小型智能交互装置、教学实验套件、简易报警提示终端中，承担音频信号输出、状态提示音播报、简易语音片段播放的功能，在创客开发场景、学生电子结构实训项目、小型物联网终端搭建里应用频次极高。从结构设计层面看，模块采用一体化PCB载板布局，将发声单元、滤波电容、接线接插件全部整合在单块基板上，省去了零散元件组装的接线工序，适配快速原型搭建的使用需求。发声单元采用圆形薄型动圈喇叭结构，通过周向均匀分布的六个安装孔实现与载板的固定，安装孔位的孔径与孔距完全匹配开源硬件通用安装孔系标准，可直接配合M2规格螺丝完成固定，也能兼容面包板、堆叠式扩展板的安装间距要求。载板一侧设置的立式接插件采用防反插槽型设计，

　　插接口的限位凸台可避免接线时正负极接反，接插件引脚间距为标准2.54mm，既可以通过杜邦线与主控板直连，也能适配标准排线完成批量接线。载板上布置的圆柱形电解电容为音频信号提供滤波作用，电容周边预留了足够的电气安全间隙，避免引脚与周边金属结构发生短路，电容的安装高度低于发声单元的顶面高度，堆叠安装时不会与上层扩展板发生结构干涉。整个模块的外轮廓边界规整，载板边角做了圆弧过渡处理，避免安装时划伤操作人员或周边线材，载板上预留的两个定位安装孔位于板体对角位置，可直接固定在标准开源硬件安装支架上，安装时不需要额外制作转接件。从结构适配性来看，模块的整体厚度控制在薄型化区间，既可以嵌入紧凑的手持终端外壳内部，也可以外露安装在桌面实验装置上，

　　发声单元的出声面无遮挡结构，可保证音频输出的清晰度，接插件的插拔方向平行于载板平面，接线后线材不会额外增加模块的垂直方向占用空间，适配狭窄安装空间的布线需求。设计时充分考虑了开源硬件的通用适配性，所有结构尺寸都遵循开源硬件的通用机械规范，不需要额外修改结构即可与主流的主控板、扩展板完成机械与电气层面的匹配，能够大幅缩短原型开发阶段的结构调试周期。
