适配Arduino开发的格罗夫蜂鸣器结构

项目分类:传感器 发布时间:2022-03-28 ID:587832
  • 适配Arduino开发的格罗夫蜂鸣器结构
  • 适配Arduino开发的格罗夫蜂鸣器结构
  • 适配Arduino开发的格罗夫蜂鸣器结构

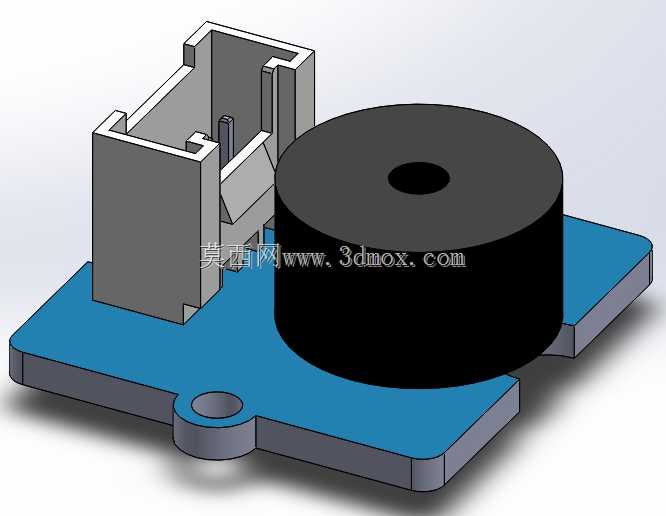

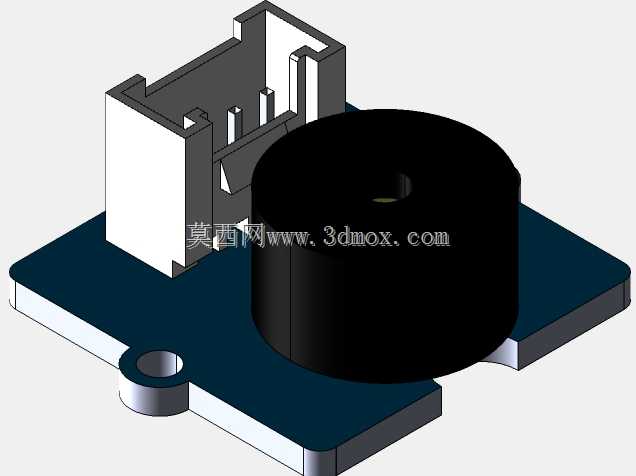

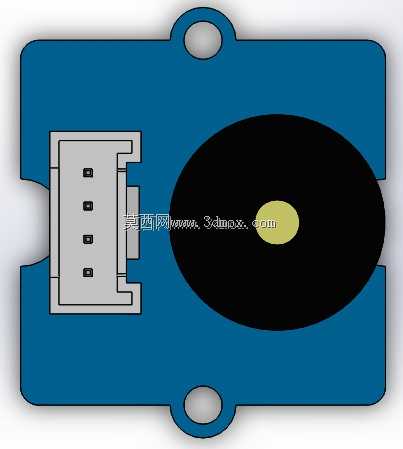

  这款适配开源硬件开发场景的蜂鸣器组件,常被集成在小型实验装置、教学演示台、简易报警触发单元中,作为声音反馈终端承担状态提示、异常告警、交互响应的功能,比如在物料到位检测工位配合光电传感器输出到位提示音,在学生创客项目里实现按键交互的音效反馈,也能在小型自动化设备的故障点位触发时发出警示声响。从结构设计来看,组件分为发声主体、接线基座、承载基板三个核心部分,发声主体采用圆柱式压电蜂鸣器结构,中心预留的通孔是生产环节的定位工艺孔,同时也能平衡蜂鸣片振动时的腔体内压,避免密闭腔体带来的音质发闷、音量衰减问题。接线基座采用带防呆卡槽的公头接口设计,侧边的凸起卡扣能在对接杜邦线或专用排线时形成卡紧力,防止设备调试、

  移动过程中接线松脱导致的信号中断,基座内部的插针位置做了等距排布,完全匹配标准格罗夫接口的针脚定义,不需要额外改线就能直接插接适配。承载基板采用带安装耳的平板结构,安装耳上的通孔是标准固定孔位,孔位间距适配常用的面包板、开源硬件安装架的孔距规格,不管是用M2螺丝锁附在安装支架上,还是直接插装在面包板上,都能保证安装稳固,不会因为蜂鸣器振动产生移位。设计过程中优先考虑了开发场景的快装需求,没有采用复杂的卡扣或螺丝装配结构,发声主体与基板之间采用常规的电子元件焊接固定方式,接线基座与基板的定位做了限位凸台,焊接时不需要额外治具就能保证基座与基板边缘齐平,避免插接线时因为基座歪斜导致的针脚接触不良。外形尺寸上,

  圆柱蜂鸣器的直径控制在常用压电蜂鸣器的标准规格范围内,高度不会遮挡周边插接的其他模块,基板的边缘做了圆角处理,避免调试过程中尖锐边角划伤操作人员,安装边界预留了足够的接线空间,公头接口外侧留出了手指插拔排线的操作空间,不需要借助镊子等工具就能完成接线操作。实际应用中,这款蜂鸣器不需要额外的驱动放大电路,直接通过开发板的IO口输出电平信号就能触发发声,结构上的兼容性设计让它可以直接替换同规格的其他格罗夫系列发声模块,不需要修改安装孔位或接线定义,在小型自动化装置的原型验证阶段,能大幅缩短结构搭建和接线调试的时间。
