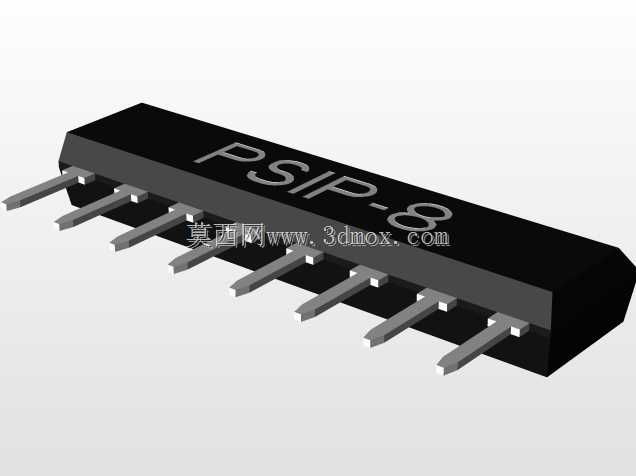

8针2.54mm节距直插PSIP封装电子接插件

在消费电子、工业控制板卡的PCB设计环节里，直插式封装接插件的选型直接决定了板级装配的良率与后期设备运行的连接可靠性，这款8针直插接插件正是针对小信号回路、低压控制链路的板上连接需求设计的。做结构设计时首先要卡准安装边界，这款器件本体宽度为5.59mm，引脚排布总长度20.32mm，本体高度2.8mm，引脚采用标准2.54mm节距排布，完全适配通用万用板、量产PCB的标准孔位设计，不需要额外定制开孔钢网，能直接沿用常规波峰焊的工艺参数完成装配，不需要为了单个器件调整生产线的焊接温度曲线与夹具定位尺寸。从功能特性来看，黑色绝缘本体采用耐高温工程塑料注塑成型，能耐受波峰焊阶段的短时高温冲击，不会出现本体融化、引脚移位的问题，金属引脚采用镀锡处理，焊接时润湿性良好，能减少虚焊、漏焊的不良率，引脚的伸出长度经过精准核算，既能保证穿过PCB板后有足够的焊锡附着长度，又不会因为引脚过长导致焊接后剪脚工序额外增加工时。设计这款接插件的三维模型时，没有做过度的工艺简化，每一根引脚的根部倒角、本体表面的丝印标识位置都按照实物尺寸还原，在做PCB板级装配干涉检查时，能精准模拟器件插装后的实际空间占用，避免出现设计阶段预留空间不足，导致装配时和周边电容、电阻等元器件发生位置冲突的问题。在实际设备应用场景里，这类8针直插接插件常用来做板上小电流信号的传输，比如传感器信号接入、按键控制回路连接、低速通讯链路的板间对接，相比贴片式接插件，直插结构的引脚和PCB结合强度更高，在存在小幅振动的工业设备场景里，不容易出现引脚脱焊、连接中断的故障。做结构建模时特意还原了引脚的截面尺寸与折弯角度，在做整机装配仿真时，可以直接调用模型完成接插件与外围线束、固定结构的间隙校验，不需要设计人员再手动测量实物尺寸修正模型参数，能大幅缩短板卡结构设计的迭代周期。
