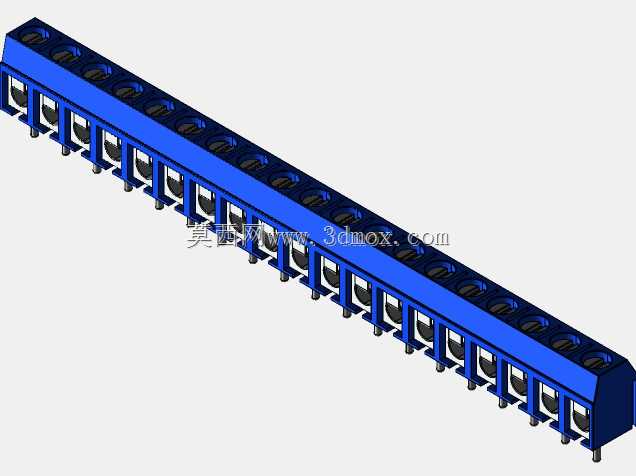

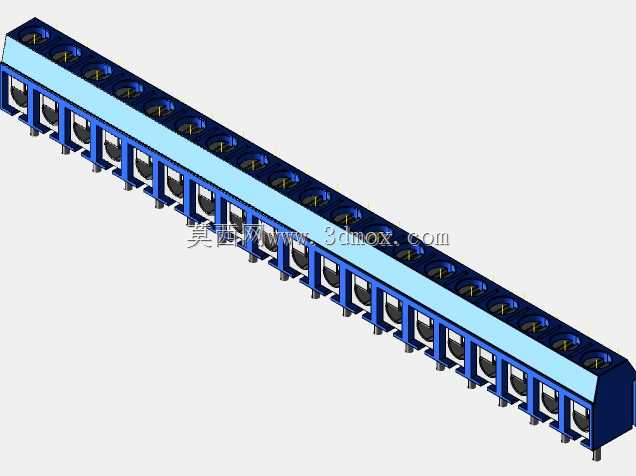

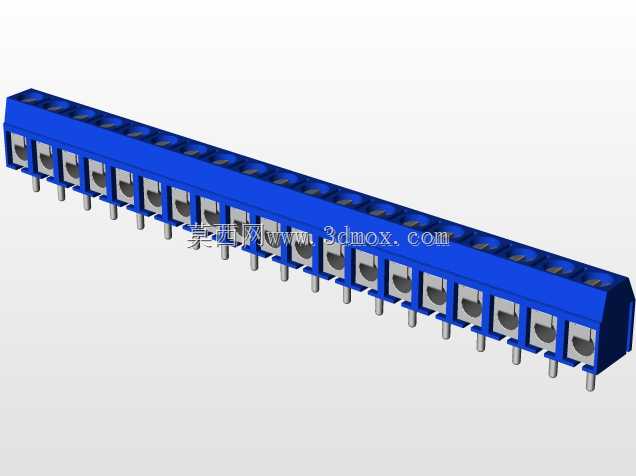

19针5mm间距蓝色接线端子排结构

这款接线端子排是电气柜内部布线、工控设备接线场景里十分常用的连接部件，日常做设备电气装配时，这类直插式接线端子能大幅降低现场接线的工作量，不用反复烫锡压接冷压端子，单股硬线直接插入接线孔就能完成可靠导通，多股软线配合冷压端头也能实现稳定连接，在低压配电回路、传感器信号转接、PLC输入输出端口扩展的场景里都能见到这类部件的身影。从结构设计来看，这款端子采用贯通式接线结构，每一位端子的导电件独立嵌装在蓝色绝缘基座内，相邻端子之间通过绝缘隔筋完全分隔，避免相邻回路之间出现爬电、短路的风险，基座采用的绝缘材料具备足够的阻燃等级与耐温性能，能适配工业现场常见的-20℃到80℃的工作环境，不会因为长期通电发热出现绝缘变形、老化开裂的问题。直插式的锁紧结构自带弹簧压紧力，就算设备运行过程中存在持续振动，也不会出现导线松脱、接触电阻变大的问题，比传统的螺丝锁紧端子抗振表现更好，在有持续振动的设备上使用也能保持连接稳定性。外形尺寸上，这款19位的端子总长度为95mm，整体宽度7.6mm，安装后总高度10mm，相邻接线位的中心间距为5mm，这个间距刚好满足低压弱电、小功率强电回路的电气间隙要求，安装时采用直插过波峰焊的方式，插针间距与PCB板上的安装孔位完全匹配，不需要额外做固定结构，过炉后就能牢牢固定在PCB板上，不会出现浮高、偏移的问题。设计这类端子模型的时候，首先要确认每一位接线孔的中心距公差，保证和PCB封装尺寸完全匹配，插针的长度与直径要符合波峰焊的工艺要求，过长容易在过炉时出现歪针，过短则会导致焊锡浸润不足影响焊接强度；绝缘基座的外壁厚度要均匀，避免注塑生产时出现缩痕、变形，接线孔的入口处要做导向倒角，方便现场施工时导线能顺利插入，不用反复对准孔位浪费装配时间。另外基座底部要做定位凸点，贴装时能卡在PCB的定位孔里，过炉前不会出现位置偏移，减少生产时的对位调整工作量。这类端子排的位数可以根据实际回路数量灵活拼接，不过这款是整体式19位结构，相比拼接式的端子整体刚性更好，安装后不会出现单块端子松动错位的问题，适合回路数量固定的批量设备使用，不用现场逐位拼接，能进一步提升装配效率。在做设备结构布局时，要注意端子排安装位置周边预留足够的接线操作空间，端子前方至少要留出导线弯曲半径的空间，避免导线弯折角度过大出现线芯断裂的问题，同时要和周边的高压部件、发热部件保持足够的安全距离，避免绝缘长期受高温影响加速老化。
