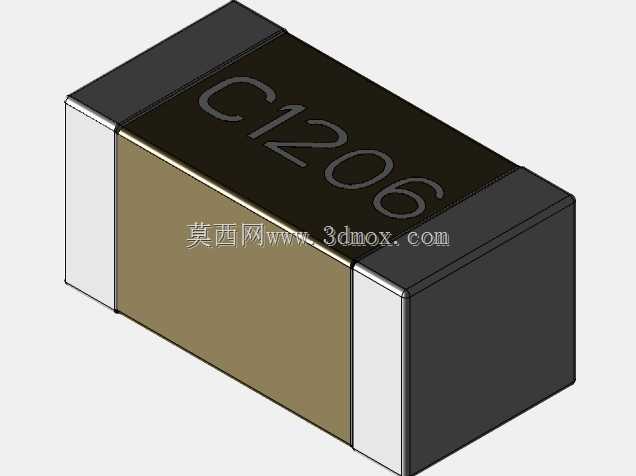

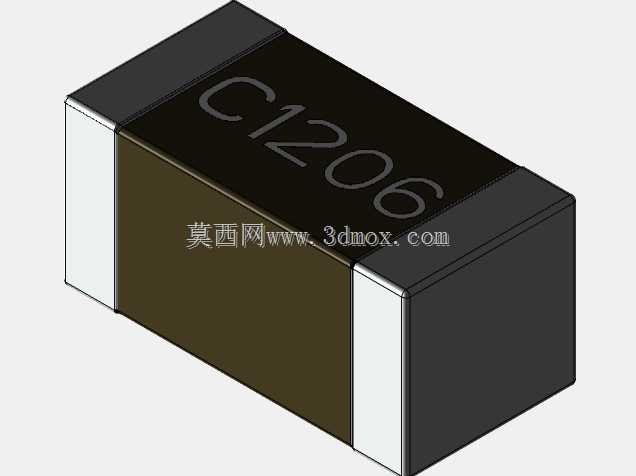

1206封装贴片MLCC电容三维结构

在消费电子、工业控制板卡、汽车电子的PCB布局设计环节，1206封装的多层陶瓷贴片电容是应用频次极高的被动元件，这类元件的三维建模精度直接影响后续PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠的可靠性。不同于插件式电容的引脚安装逻辑，这款贴片电容采用无引脚端面电极设计，建模时严格还原了两端镀锡电极的厚度与倒角细节，避免在SMT仿真中出现焊盘匹配偏差，导致回流焊过程中出现立碑、虚焊等工艺问题。从实际选型适配角度看，这款电容的外形尺寸严格遵循1206封装的行业通用规范，本体长度3.2mm、宽度1.6mm、高度1.52mm，建模时预留了焊盘外侧0.2mm的工艺安全距离，在高密度PCB布局时，可直接调用该模型核对相邻元件的安装间隙，尤其是在电源模块的去耦电容布局场景中，能精准规避电容与周边大功率电阻、电感的空间干涉。设计这款三维模型时，没有做过度的外观简化，还原了陶瓷本体的哑光质感与端面电极的金属层结构，同时将模型的几何公差控制在0.01mm以内，完全匹配EDA软件导出的PCB封装尺寸边界，结构工程师在做整机结构与PCB的协同设计时，不需要额外调整元件占位，就能直接完成干涉检查。在车载电控单元的设计场景中，这类1206电容通常布置在PCB电源入口处做滤波使用，模型的高度尺寸还原度尤为重要，因为车载PCB往往需要做三防涂覆、灌封处理，元件高度偏差会直接影响灌封层厚度设计，甚至会和外壳内侧的绝缘片产生挤压，导致陶瓷本体开裂。建模过程中特意区分了陶瓷介质本体与两端电极的装配关系，没有将两个部分做布尔合并，方便后续做有限元热仿真时，分别赋予陶瓷与金属电极的材料参数，模拟回流焊过程中的热应力分布，提前预判元件开裂风险。对于SMT产线的工艺工程师来说，精准的元件三维模型还可以用于贴片机吸嘴的选型验证，模型顶面的平面度还原度足够高，能模拟吸嘴拾取时的接触面积，避免出现吸嘴拾取偏移导致的贴装不良。在通信设备的射频板设计中，这类电容也常作为耦合电容使用，模型的端面电极尺寸还原准确，能帮助射频工程师在三维电磁仿真中更精准地计算寄生参数，减少实际制版后的性能偏差。
