SOD882T贴片二极管精细三维结构建模

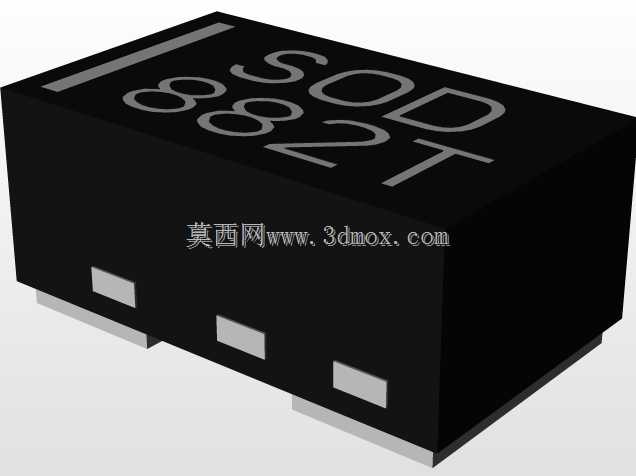

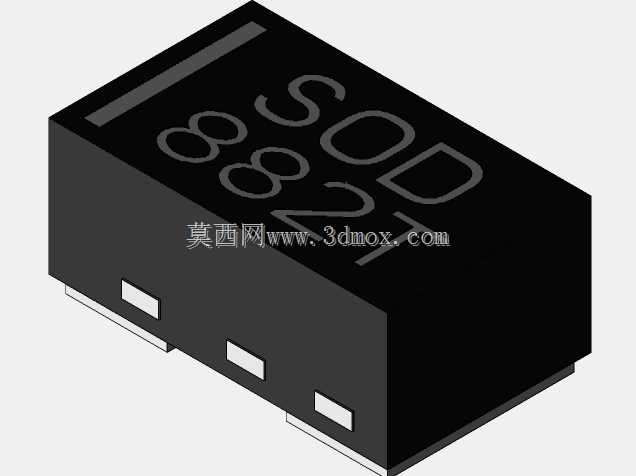

在消费电子、工业控制板卡、便携医疗设备的高密度PCB布局场景中，小尺寸贴片二极管的选型与安装直接决定了板卡的空间利用率与生产良率，SOD882T封装的贴片二极管作为超小型表面贴装分立器件，常被用于信号整流、ESD防护、低压续流等电路环节，其三维模型的精准度直接影响PCB结构干涉检查、钢网开孔设计、回流焊工艺仿真的最终效果。这款模型还原了器件的真实外形特征，本体采用黑色塑封结构，顶面印有清晰的丝印标识，用于生产环节的器件方向识别与物料追溯，三个底部焊盘的位置、尺寸、突出高度完全按照实际器件的焊接要求设计，焊盘边缘做了微小的倒角处理，匹配SMT贴装时的吸嘴取料定位与焊锡浸润的工艺需求。从设计思路来看，建模时优先保证安装边界的尺寸准确性，器件总长1mm、总宽0.6mm、总高0.45mm，相邻焊盘的中心间距为0.65mm，所有外形公差控制在±0.02mm范围内，完全匹配主流EDA软件的PCB封装库尺寸标准，结构工程师在进行板卡堆叠设计时，可以直接调用该模型进行空间干涉校验，避免出现器件与周边结构件、接插件、高大电容的装配冲突。不同于常规的简化元器件模型，这款建模保留了塑封本体的边角微小脱模斜度，以及焊盘表面的轻微磨砂质感，在进行产品外观渲染、装配动画制作时能够呈现更贴近实物的视觉效果，同时模型的坐标系原点设置在器件本体底面中心，与SMT贴装的定位基准完全重合，方便在装配环境中直接对齐PCB封装的坐标原点，减少装配定位时的调整步骤。在实际工程应用中，这类超小型贴片二极管往往布置在板卡的边缘区域或者主芯片的周边间隙中，对器件的高度公差尤为敏感，模型严格还原了0.45mm的本体高度，能够帮助结构工程师准确评估板卡与外壳之间的安全距离，避免组装时出现外壳顶压器件导致的焊盘脱落、器件损坏问题。同时模型的焊盘尺寸与钢网开孔的推荐尺寸做了匹配验证，在进行可制造性设计检查时，可以直接参考模型的焊盘位置评估焊锡量是否充足，减少回流焊后出现立碑、虚焊、偏移等工艺缺陷的概率。
