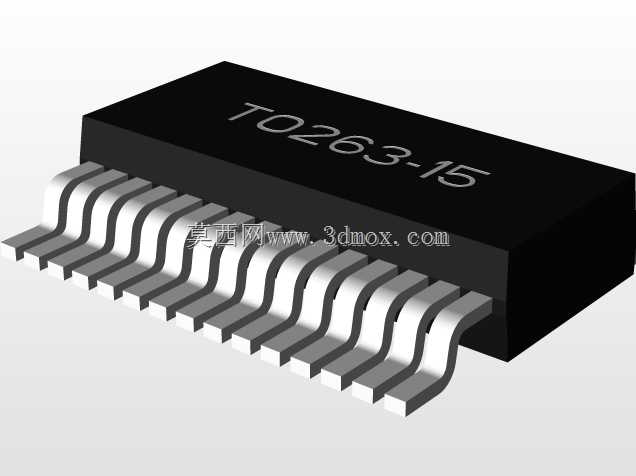

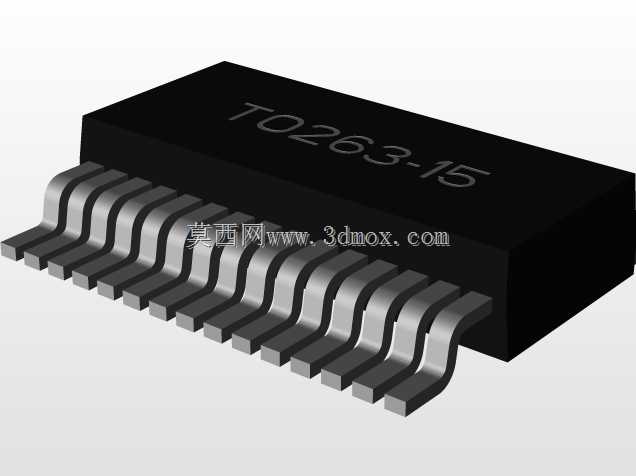

TO263封装15引脚SMD贴片芯片三维结构

在消费电子、工业控制板卡、汽车电子控制单元的PCB布局设计环节，表面贴装器件的三维结构建模是结构干涉检查、生产工艺仿真的核心基础，这款TO263封装的15引脚贴片芯片模型，完全贴合实际量产器件的物理特征，可直接导入PCB设计软件、装配仿真环境完成布局验证。从实际应用场景来看，这类15引脚的TO263封装器件，常被用于电源管理模块、电机驱动前置电路、信号调理电路中，相比传统直插封装，它的贴片安装形式适配回流焊生产工艺，能大幅提升板卡组装效率，同时降低器件安装后的整体高度，适配薄型化电子设备的内部空间要求。设计建模过程中，首先锚定了器件的核心安装边界：引脚间距严格遵循1.4mm的行业标准，器件本体长度控制在21.8mm，宽度为9.45mm，引脚的弯折弧度完全匹配量产器件的成型工艺，既保证引脚焊接面与PCB焊盘的贴合度，也预留了焊接过程中引脚形变的容错空间，避免因建模尺寸偏差导致仿真阶段出现虚焊、装配干涉的误判。从功能特性来看，TO263封装本身具备不错的散热能力，建模时还原了器件本体背面的散热焊盘结构，结构工程师在做板卡热仿真时，可以直接依托该模型的散热面尺寸参数，匹配对应的焊盘开窗、散热过孔设计，无需再反复核对器件手册的二维尺寸。建模时对引脚的细节处理尤为关键，每一根引脚的厚度、弯折角度、末端焊接面的平面度都做了还原，在做SMT贴装仿真时，可以直接模拟吸嘴取料、引脚对位、回流焊后引脚共面度检测的全流程，帮助工艺人员提前预判贴装过程中可能出现的引脚变形、偏移问题。很多工程师在做板级结构设计时，常因为芯片模型的尺寸偏差，导致后期装配时器件和周边壳体、接插件出现空间冲突，这款模型严格按照器件实际公差带做尺寸约束，本体的棱角、表面印字区域的凹陷、引脚与本体塑封的衔接位置都做了写实还原，在做整机装配干涉检查时，能精准判定器件周边的安全预留空间，比如器件上方的壳体避让高度、周边电容电阻的布局间距，都可以依托该模型的实际尺寸完成校核。对于做自动化测试治具设计的工程师来说，该模型的引脚位置精度可以直接作为治具探针布局的定位基准，无需额外测绘实物器件，大幅缩短治具设计的前期准备周期，同时避免因测绘误差导致的探针对位不准、测试接触不良的问题。
