L型带孔定位支撑块结构设计

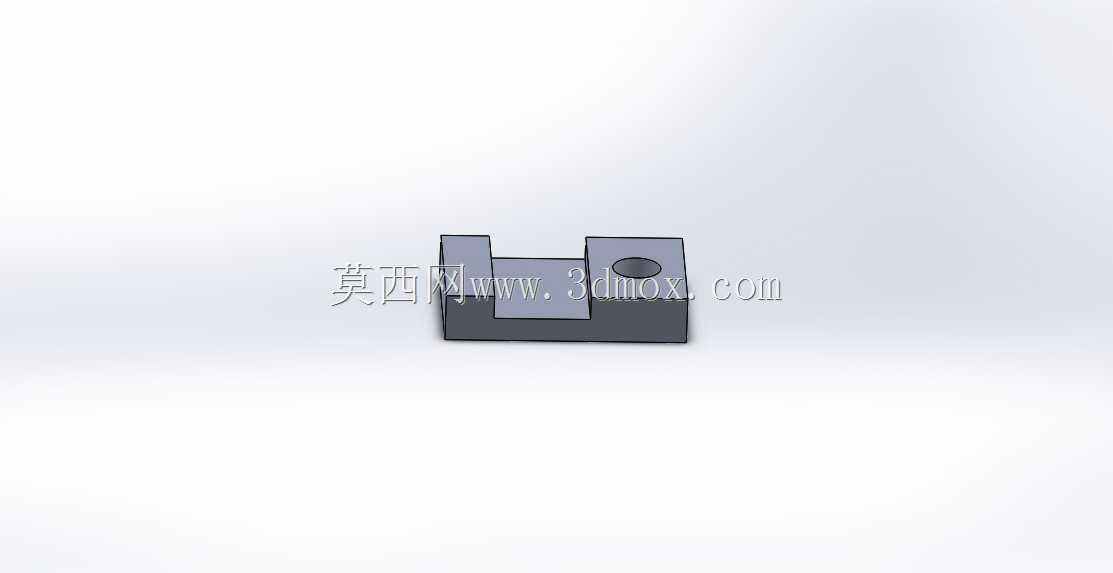

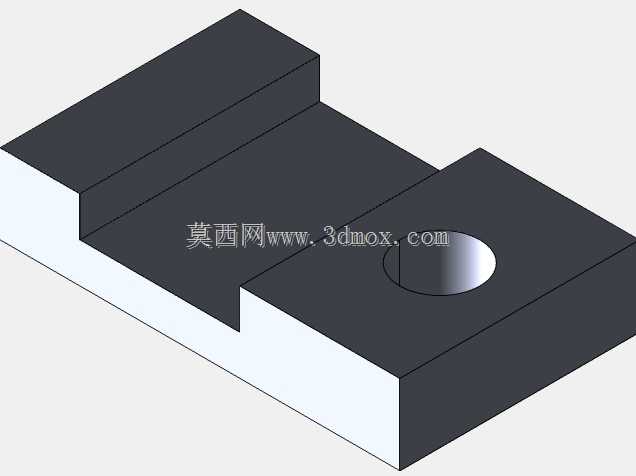

这类L型带孔支撑块在工装夹具、小型自动化装配工位里的应用十分普遍，日常产线做小型零件定位、工件承托时经常会用到这类构件，不需要复杂的定制加工就能满足多数轻载工位的定位需求。从结构设计逻辑来看，整体采用高低阶L型布局，低阶平面主要承担工件的水平承托功能，高阶立面负责工件的侧向定位，避免工件在装配或检测过程中出现水平方向的窜动；高阶块体上开设的沉孔结构，是用于穿装固定螺栓，将整个支撑块锁紧在工装基板或者设备台面上，沉孔设计可以让螺栓头完全埋入块体内部，不会突出支撑面干涉工件放置，保证支撑平面的平面度要求。设计时需要先明确安装边界：固定孔的中心距要匹配常用台面板的T型槽间距或者标准孔系间距，块体的总高度要适配对应工位工件的定位高度差，避免支撑过高导致工件倾斜，过低则无法起到侧向限位作用；支撑面的边缘做了微小的倒角处理，既可以去除机加工产生的毛刺，也能避免工件取放时被锐边刮伤表面，对于表面质量要求高的精密小件来说，这个细节能有效减少工件外观不良的概率。实际使用场景中，这类支撑块常成对布置在工件的两侧，配合快速夹钳使用就能完成小型冲压件、注塑件的装夹固定，在手工焊接工位、尺寸检测工位、小型零件组装工位都能看到这类构件的身影，因为结构简单、加工难度低，不需要开模就能通过铣削直接加工成型，采购和制造成本都比较低，替换维护也十分方便，出现磨损后直接更换同规格块体即可，不需要对整套工装进行调整。设计建模过程中，需要重点保证两个垂直面的垂直度公差，以及支撑平面的平面度要求，如果垂直度偏差过大，会导致工件定位后出现倾斜，直接影响后续装配或者检测的精度；固定沉孔的深度要匹配对应规格螺栓的头部高度，保证螺栓锁紧后不会高出支撑面，同时块体的壁厚要满足轻载工况下的强度要求，避免螺栓锁紧时块体出现开裂变形，日常使用中这类支撑块多采用45号钢加工后做发黑处理，具备基础的防锈能力，也能满足普通工位的耐磨需求。
