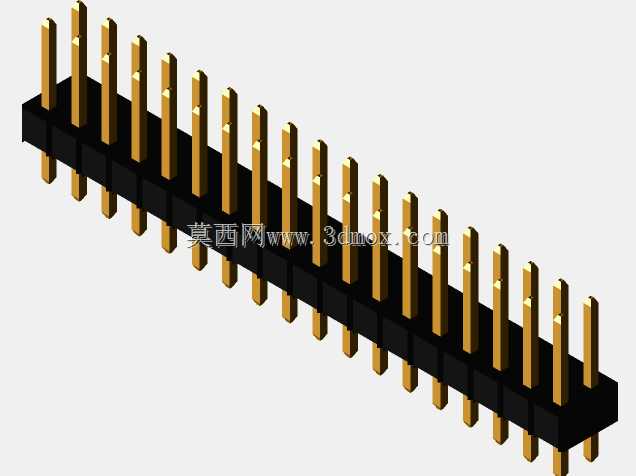

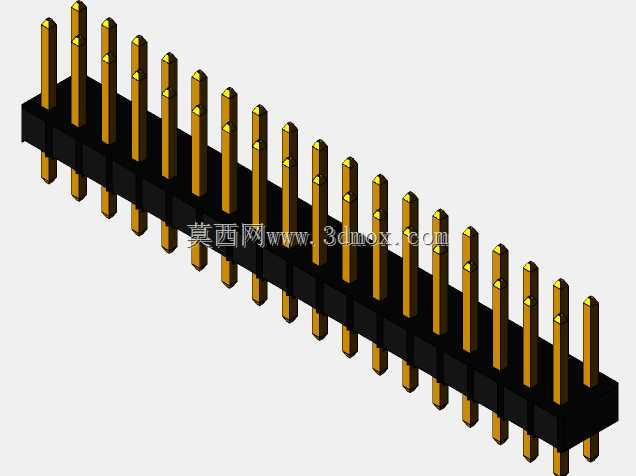

36位2.54mm节距直插排针连接器结构

这款直插排针是板级电路互联场景中极为常用的接插组件，日常在工控控制板、嵌入式开发板、消费电子主板的板间信号传输场景里随处可见，主要承担两块PCB之间的电信号与小功率电流的导通连接作用，属于通孔插装类互联器件，适配波峰焊焊接工艺，在产线批量装配时可直接插入PCB对应定位孔完成固定后焊接，装配效率远高于飞线焊接方案。设计之初首先锁定2.54mm这个行业通用标准节距，这个尺寸是全球通孔接插件沿用多年的通用规格，可直接匹配市面上绝大多数标准排母、杜邦线座的孔位，无需额外定制适配座，能大幅降低下游客户的选型适配成本。整体外形尺寸经过严格校核，总长度控制在45.72mm，刚好对应36个针位的节距累加值，宽度5.08mm、高度8.89mm的边界尺寸，在PCB布局时可提前预留对应的安装空间，不会和周边的电容、电阻、芯片等元器件产生结构干涉。针体采用黄铜基材设计，表面做镀金处理，既保证足够的导电性能降低接触电阻，也能提升抗氧化能力延长器件使用寿命，黑色绝缘基座采用耐高温工程塑料注塑成型，可耐受波峰焊时的高温冲击，不会出现基座融化、针位偏移的问题。针体采用双排错位排布？不对，这款是单排直插结构，每根插针的长度统一，插入PCB后露出的焊接引脚长度一致，可保证焊接时每个引脚的焊锡浸润效果均匀，避免出现虚焊、漏焊的问题。绝缘基座上的每个针孔都做了定位倒角，插针压入基座时可自动导正位置，不会出现针体歪斜的情况，保证成品的针位共面度符合行业标准，对接排母时每根针都能顺畅插入对应孔位，不会出现个别针位顶弯、接触不良的问题。在实际选型使用时，这款排针可根据电路需求裁剪对应针数，也可搭配同规格排母组成板对板可拆卸连接结构，方便设备后期的维护拆解，无需反复焊接损伤PCB焊盘。建模过程中严格按照实际生产的尺寸公差做参数化设计，针体直径、基座壁厚、插针伸出基座的长度都完全贴合量产实物的尺寸，可直接用于PCB布局的结构干涉检查，也可用于整机装配时的互联结构模拟，提前预判装配过程中可能出现的空间冲突问题，减少实际打样时的结构修改次数。
