18位3mm节距THT卧式针座连接器结构

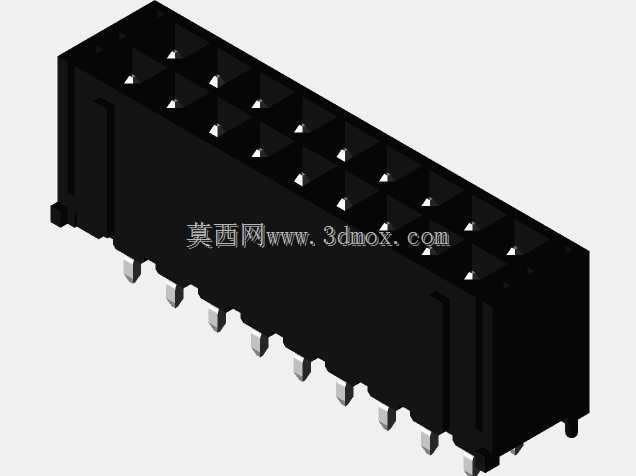

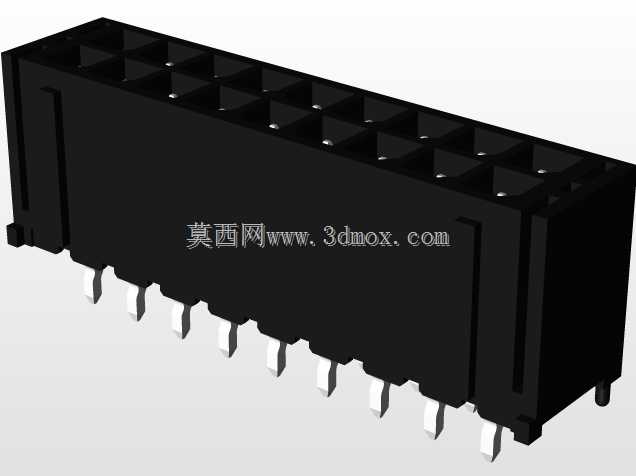

这款卧式直插针座是板级电气连接场景里的常用元件，日常做工业控制板卡、电源模块、伺服驱动接口的结构设计时经常会用到这类器件，主要承担板间信号传输、小功率电流导通的作用，相比同规格贴片连接器，THT插装的针座在抗振动、耐插拔的性能上表现更突出，适合有一定机械应力的工业设备内部连接场景。设计这款针座的三维结构时，首先要卡准PCB布局的安装边界，本体总长度30.7mm、宽度7.36mm、总高度9.9mm，18个接触位按3mm标准节距排布，插针引脚的位置公差需要控制在±0.1mm以内，避免过波峰焊时出现引脚偏位、插不进PCB过孔的问题。本体采用黑色高温绝缘塑壳，两侧设计有定位凸台，装配时可以和PCB上的定位孔配合，防止焊接过程中器件偏移，塑壳内部的每个接触腔都做了导向倒角，公头对插时可以顺利导入，不会出现插针顶弯的情况。引脚采用镀锡铜材质，伸出塑壳底部的长度刚好适配1.6mm标准厚度PCB的波峰焊工艺，焊盘区域的引脚做了阶梯结构，焊锡爬升时可以形成饱满的焊点，同时避免焊锡溢入塑壳内部影响接触可靠性。做整机结构布局时，要注意针座本体上方预留至少5mm的插拔操作空间，针座对插方向不能和设备内部走线、结构加强筋产生干涉，塑壳侧面的卡位结构要和配套胶壳的锁扣完全匹配，保证设备运输、运行过程中受振动不会出现接插件松脱的情况。这类针座的接触电阻通常控制在毫欧级，单pin可以承载数安培的额定电流，信号传输时的阻抗一致性好，既可以传输普通IO控制信号，也能满足小功率供电回路的连接需求，在各类嵌入式控制设备、电力电子装置里的应用覆盖率很高。建模过程中需要还原塑壳的拔模斜度、引脚的倒角细节，这些结构特征会直接影响后续做装配干涉检查、PCB封装匹配的准确性，要是忽略了塑壳边缘的拔模角度，很容易在结构评审时出现和周边壳体间隙不足的问题，导致实际装机时出现装配顶死的情况。
