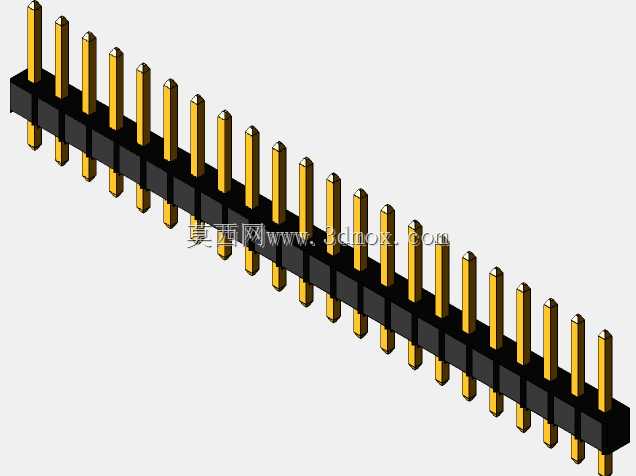

2.54mm节距22位双排直插排针结构

在电路板级互联设计场景里，这类双排直插排针是板对板、板对模块信号与小电流传输最常用的互联元件之一，常被用在工控控制板、嵌入式开发板、电源模块、传感采集模块的板间连接环节，承担不同功能板卡之间的信号导通、小功率供电传输作用，是电子装联领域用量极大的基础互联部件。这款排针采用22位双排布局，适配2.54mm标准网格的PCB孔位设计，这个节距是行业内沿用多年的通用通孔安装尺寸，能匹配绝大多数通用 breadboard、标准PCB封装库的焊盘间距，不需要额外定制封装就能直接调用标准库完成Layout设计，能大幅缩短硬件开发的周期。从结构设计上看，排针的塑胶基座采用耐高温绝缘材质，能耐受常规波峰焊、回流焊的高温工况，不会在焊接过程中出现基座变形、插针偏移的问题，插针采用铜质基材表面镀金处理，既保证插针的导通性能，也能提升接触部位的抗氧化能力，降低长期使用后的接触电阻，避免信号传输过程中出现压降过大、接触不良的故障。整体外形尺寸上，总长度适配22位双排列宽，基座宽度控制在2.54mm，整体高度8.89mm，插针两端伸出塑胶基座的长度适配标准通孔焊接深度，既能保证插针穿过PCB板后有足够的上锡长度，也不会因为插针伸出过长导致焊接后针脚触碰其他板上元件造成短路。设计这类排针三维模型的时候，需要严格对齐每一根插针的中心距，保证双排插针的对位精度，避免出现插针错位导致无法插入对应排母或者PCB孔位的问题，同时要给塑胶基座的边缘做合理的倒角处理，避免生产脱模过程中出现边角缺损，也能在装配过程中减少对操作人员的剐蹭。在实际选型使用时，这类排针可以根据实际需求裁剪对应针数，也可以搭配同节距的排母组成板间可拆连接结构，方便后期模块的维护更换，不需要焊接就能完成模块的拆装替换，在小批量试制、设备售后维护场景下有很高的实用性。插针的端面做了倒角导向设计，插入排母或者PCB孔位时能自动导正，不会因为插针偏位导致针脚弯折，提升装配环节的良品率，降低生产过程中的物料损耗。
