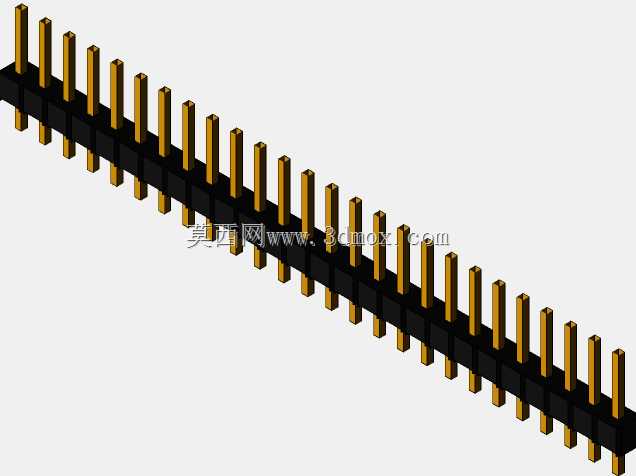

在电路板级电气互联场景中,直插排针是实现板对板、板对线可靠连接的基础互联元件,这款单排直插排针的设计完全围绕通孔插装工艺的量产需求展开,适配常规波峰焊、手工焊的加工流程,能覆盖消费电子、工业控制板卡、测试治具等多类场景的互联需求。从安装边界来看,该排针总长度为66.04mm,本体塑壳宽度2.54mm,插针顶端到塑壳底部的总高度为8.89mm,26个导电插针严格按照2.54mm标准间距排布,每个插针的方形截面尺寸适配标准0.64mm方形焊盘孔径,插装后焊盘环宽预留0.3mm以上的焊接余量,能保证焊锡爬升高度满足IPC-A-610的三级焊接要求,避免虚焊、连锡等加工缺陷。设计过程中,塑壳采用耐高温热塑性材料,插针采用黄铜基材镀锡处理,既保证插针的导电性能与插拔寿命,也能让塑壳耐受260摄氏度峰值的波峰焊温度,不会出现塑壳变形、插针偏移的问题。塑壳上的插针固定结构采用倒刺卡位设计,插针压入塑壳后,倒刺嵌入塑壳内壁的卡槽内,能承受至少15N的轴向拉力,不会在插拔过程中出现插针被拔出塑壳的失效情况。实际选型使用时,该排针的塑壳底部距离PCB板面预留0.2mm的排气间隙,焊接过程中焊剂挥发的气体可以顺利从间隙排出,不会在塑壳底部形成气孔残留,同时插针伸出PCB板面的长度控制在1.2mm,剪脚后剩余焊脚长度满足焊接强度要求,不会出现焊脚过长导致的相邻焊点短路问题。在测试治具应用场景中,这款排针可以直接搭配标准2.54mm间距的杜邦母座使用,实现测试信号的快速引出,单pin额定电流满足3A的载流要求,接触电阻低于20毫欧,能保证小信号传输的稳定性,不会出现信号衰减、接触不良的问题。针对高密度板卡的布局需求,单排结构的排针占用PCB板面的横向宽度更小,在板边空间受限的场景下,相比双排排针能节省近一半的布局空间,方便布线时走线路径的规划,同时塑壳的定位柱设计(若有)可以与PCB上的定位孔配合,插装时不需要额外治具定位就能保证排针与板边平行,提升SMT或手工插装的效率。
- 全部评论(0)
- 模板大小: 4.56 MB
- 售价:5金币
- 下载次数: 18
- 系统要求: STEP / IGES,STEP / IGES,Other,PTC Creo Elements
- 软件分类: 通用五金配件
