PQFP176扁平封装SMD芯片三维结构

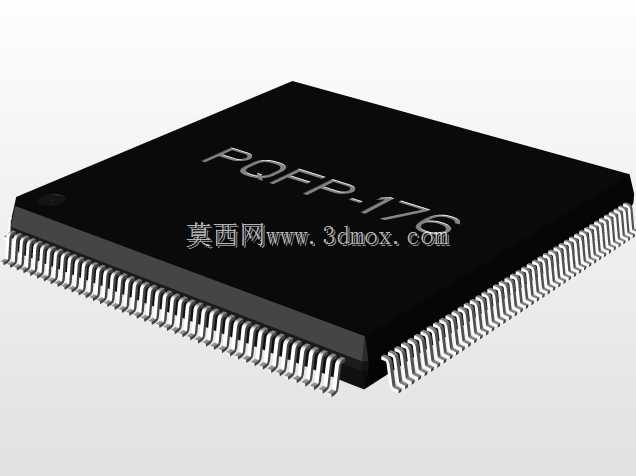

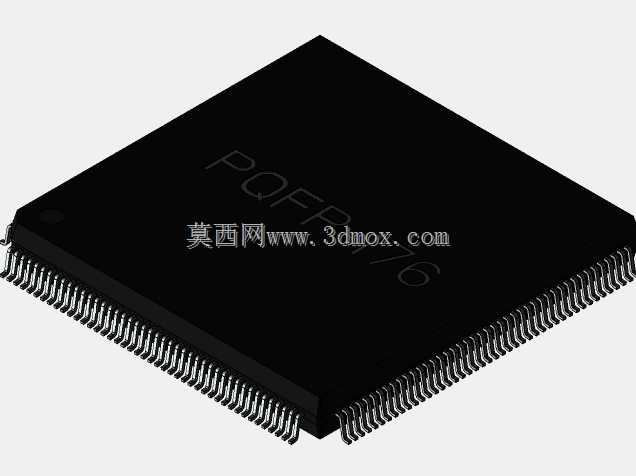

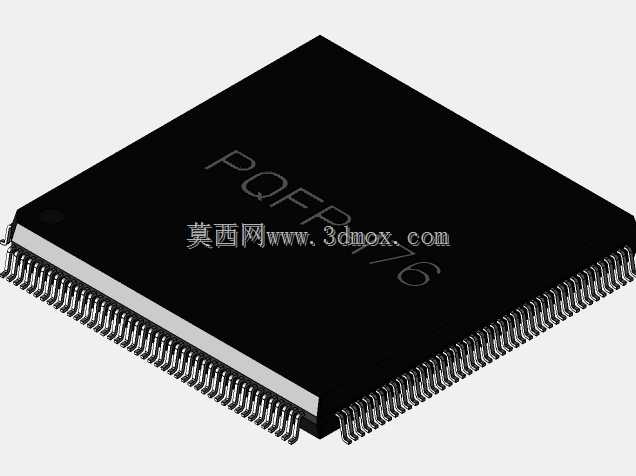

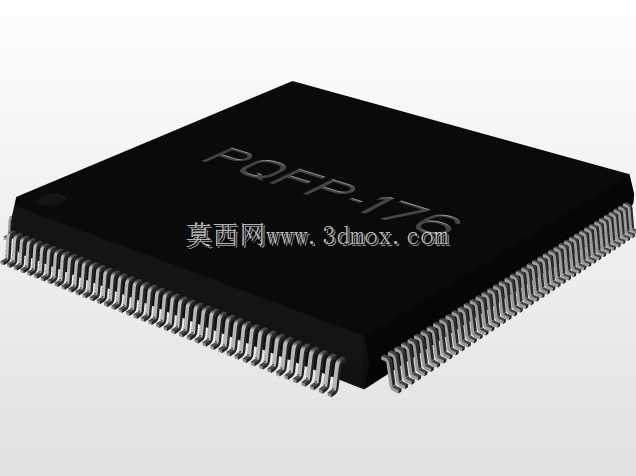

在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，PQFP176封装的贴片芯片是高密度布线场景下的常用元器件，这类封装的引脚分布在芯片本体四个侧边，能在有限的板卡面积上实现上百个信号引脚的引出，适配主控、逻辑转换、信号处理等多种功能的集成电路搭载需求。做板卡结构设计时，很多新手工程师容易忽略封装的实际安装边界，要么把引脚焊盘做的偏窄导致回流焊后虚焊，要么把芯片周边的器件布局压到了本体下方的禁布区，导致后期SMT贴片时吸嘴无法正常取料，或是焊接后芯片底部与PCB之间的应力无法释放，长期温变环境下出现引脚脱焊的问题。这个三维结构完全还原了PQFP176封装的真实外形，本体尺寸为24mm×24mm见方，引脚间距严格按照0.5mm的行业标准制作，每侧排布44个引脚，四个侧边总计176个引脚，引脚的成型弧度、伸出本体的长度、引脚末端的共面度都按照实际量产的SMD芯片参数还原，能直接导入PCB结构设计软件做干涉检查。从设计思路上看，这类扁平封装的核心是在保证引脚数量的前提下尽可能压缩本体占用的板卡面积，0.5mm的细间距引脚对SMT工艺的精度要求较高，建模时特意还原了引脚根部的塑封包裹结构，以及本体表面的丝印标识区域，方便结构工程师在做整机装配检查时，确认芯片上方的散热片、屏蔽罩等结构件是否会和芯片本体产生干涉，同时也能核对芯片与周边接插件、电容电阻等元器件的安全距离。实际选型应用中，这类封装的芯片大多需要在本体顶部粘贴导热垫连接屏蔽罩或是散热片，建模时还原的本体顶面平面度特征，能帮助工程师准确计算导热垫的压缩量，避免导热垫过厚导致装配间隙过大，或是过薄无法填充接触面缝隙影响散热效率。另外，引脚的弯折角度也是建模时重点还原的部分，真实PQFP封装的引脚并非垂直于本体侧边，而是带有一定的外张角度，焊接时引脚末端能和焊盘充分接触，做三维结构检查时可以直观看到引脚与焊盘的对齐状态，提前发现封装库制作时的引脚偏移问题，减少后期打样的试错成本。在做自动化产线的SMT贴装程序模拟时，这个模型也能用来校验吸嘴的取料位置，确认吸嘴接触芯片顶面时不会碰到周边翘起的引脚，同时模拟贴装时的下压行程，避免下压量过大导致引脚变形。
