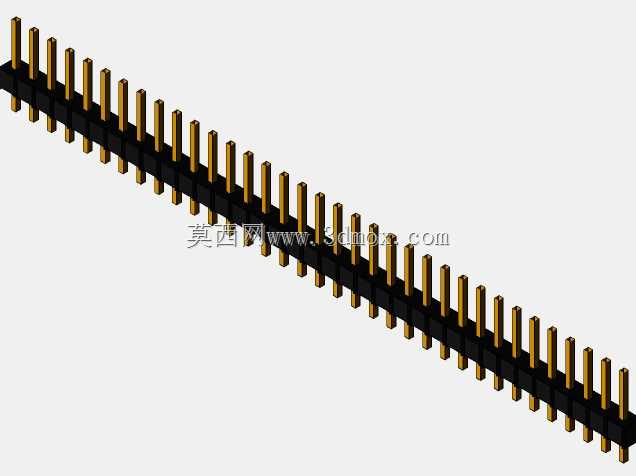

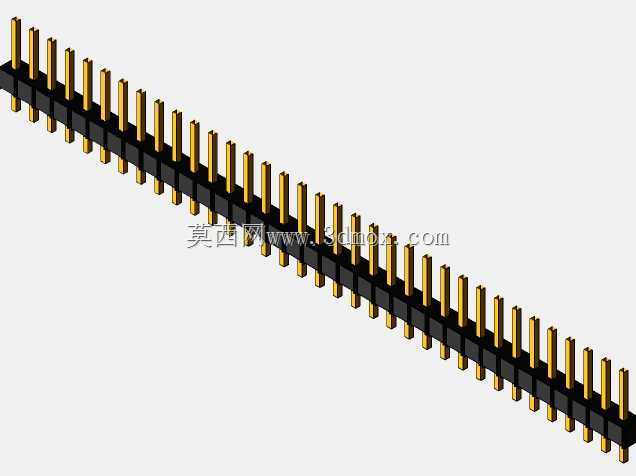

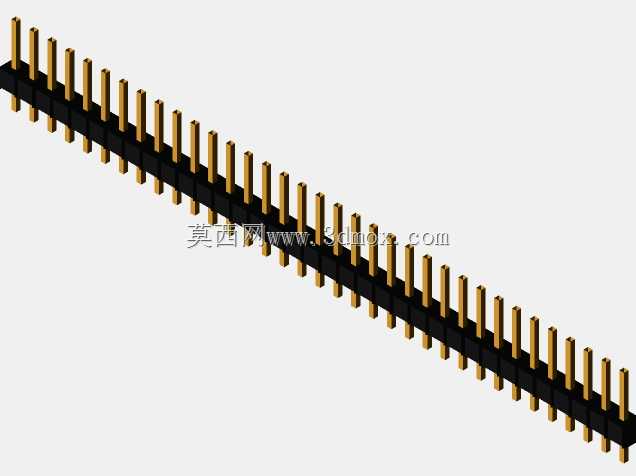

在电子设备的板级电路互联场景中,排针是实现PCB板间信号、电源传输的核心基础互联元件,这款单排直插排针的设计完全围绕通孔插装工艺的生产与使用需求展开。从实际产线装配的角度出发,排针的塑高与针长参数直接决定波峰焊过程中的吃锡深度,针体露出PCB板面的长度控制在合理区间,既能保证焊锡充分浸润针体形成可靠焊点,又能避免针体过长导致相邻焊点桥连短路。这款排针采用2.54mm标准节距设计,这一间距是行业内通孔插装类连接器的通用规范,能够匹配绝大多数通用PCB的焊盘孔位布局,不管是工控板卡、消费电子主板还是测试治具的板对板连接,都能直接适配,无需额外调整孔位设计。排针的接触针采用黄铜基材加工,表面做镀金处理,降低接触电阻的同时提升抗氧化能力,长期在高低温交变的工况下使用也能保持稳定的接触性能,避免信号传输中断或者接触不良导致的设备故障。黑色的绝缘基座采用耐高温工程塑料注塑成型,能够耐受波峰焊过程中的高温冲击,不会出现基座融化变形、针体偏移的问题,基座上的针体固定槽做了过盈配合设计,针体压入后能够保持足够的保持力,在插拔过程中不会出现针体被带出基座的情况。从安装边界来看,排针整体宽度控制在8.89mm,长度方向根据针数做等距延伸,单针的直径适配标准0.8mmPCB焊盘孔径,插装时能够顺利穿过焊盘,同时保留合理的焊锡填充间隙。在实际选型过程中,这类单排直插排针常和配套的排母搭配使用,实现板卡之间的可拆连接,方便设备后期的维护与模块更换,相比焊接式的硬连接,这种插拔式的互联方式能够大幅降低设备的组装与维修成本。设计这款排针的三维模型时,重点还原了针体的倒角结构,插装端的小倒角能够引导针体顺利穿过PCB焊盘,避免插装时针体刮蹭焊盘导致孔位铜箔脱落,同时也还原了基座上的针体定位凸点,保证每一根针体的位置度偏差控制在极小范围内,不会出现针体错位导致无法插装的问题。在实际的电路设计中,这类排针不仅可以用于电源与信号的传输,部分大电流规格的同结构排针也可用于小功率回路的供电连接,适用场景覆盖从消费电子到工业控制设备的多个领域,是电子结构设计中最常用的基础互联元件之一。
