PBGA125封装EFR32MG12无线通信芯片

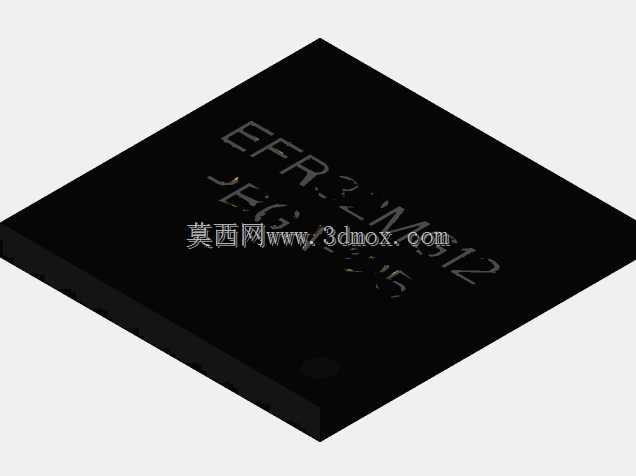

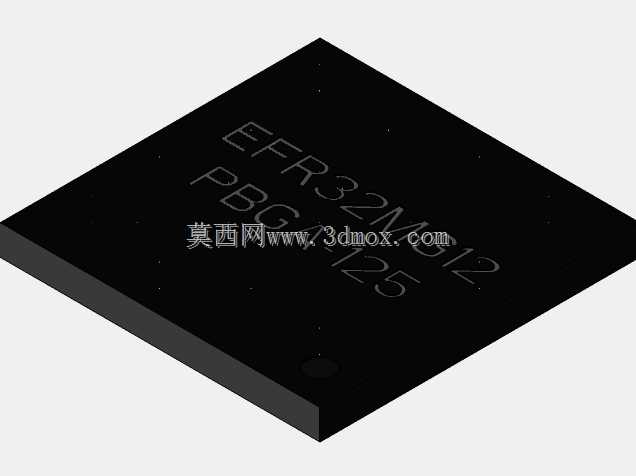

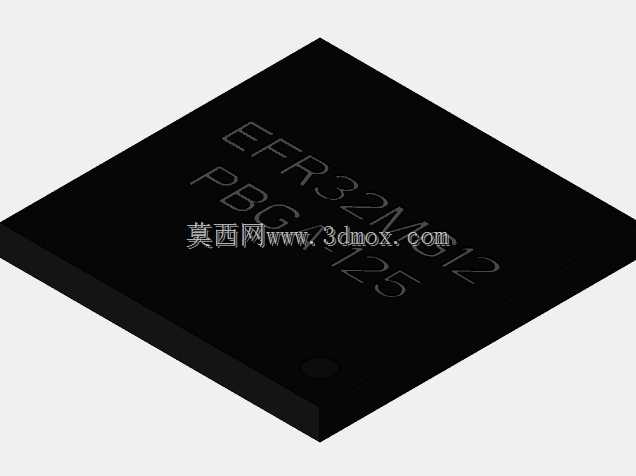

在物联网终端、智能家居控制节点、工业无线传感设备的硬件开发流程中，这类BGA封装的无线通信芯片是板级设计的核心选型对象，做PCB布局、结构干涉校验时，精准的三维模型能直接规避后期贴片、组装环节的各类适配问题。这款芯片采用PBGA125球栅阵列封装，125个焊球以0.5mm间距呈阵列排布，本体长宽尺寸控制在7mm见方，整体封装高度仅0.87mm，属于典型的小尺寸高密度SMD表贴器件，适配便携设备、紧凑型传感节点这类对板上占用空间有严苛要求的应用场景。从设计逻辑来看，这类封装的三维建模首先要还原焊球的球面轮廓与位置公差，不能简单用圆柱替代，否则在做PCB焊盘匹配、钢网开孔设计参考时会出现偏差；其次芯片本体的丝印标识、边角的定位标记都要准确还原，方便SMT贴片环节的视觉对位校验，避免生产过程中出现芯片贴装反向的问题。实际工程应用里，这类无线芯片常布置在电路板的边缘区域，要避让板上的金属屏蔽罩、高频走线、周边接插件的安装空间，0.87mm的封装高度意味着它可以适配厚度1mm以内的超薄屏蔽罩，不会出现顶壳的干涉问题；7mm的长宽尺寸在做板级布局时，周边预留的焊盘走线空间、返修操作空间都可以按照标准BGA器件的工艺要求来设置，不需要额外调整工艺余量。建模过程中还要注意芯片本体的边角倒角细节，虽然这类细节不影响电气性能，但在做整机结构的热仿真、跌落仿真时，准确的外形轮廓能让仿真结果更贴近实际工况，避免因为模型棱角过于尖锐导致的应力集中误判。另外，这类SMD器件的三维模型在做整机数字样机评审时，可以直观呈现板上元件的堆叠关系，方便结构工程师和硬件工程师同步确认元件布局是否合理，有没有和外壳、内部支撑柱、电池等其他结构件产生空间冲突，减少打样后的改模次数。对于做无线通信模块开发的工程师来说，准确的芯片外形尺寸还能辅助评估模块的整体尺寸边界，在模块小型化设计时精准核算每一个元件的占用空间，最终实现模块的紧凑化设计，满足不同终端产品的集成需求。
