10针2.5mm节距内螺纹连接器塑壳结构

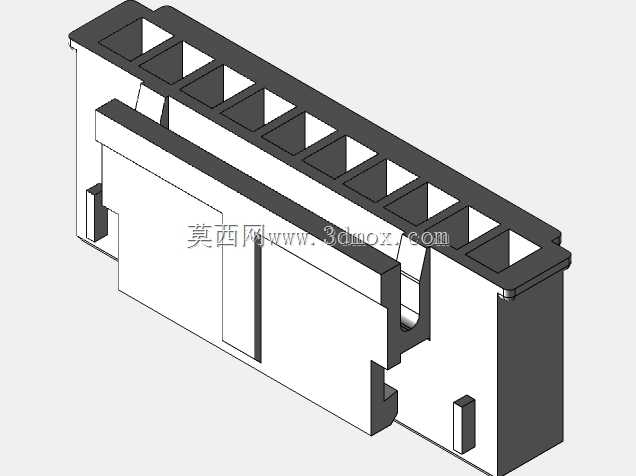

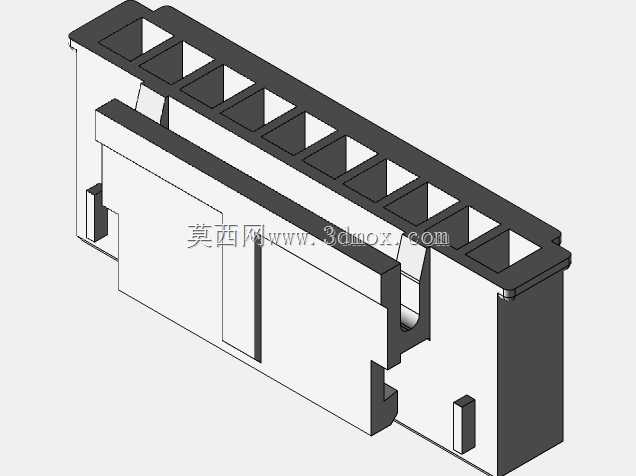

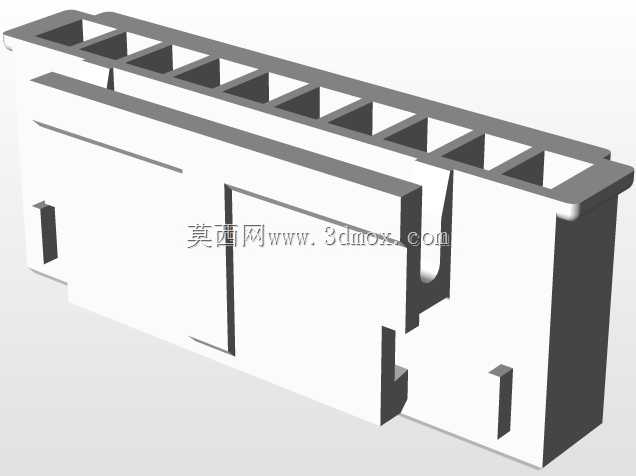

这款内螺纹连接器塑壳，是电子设备内部线束连接场景中常用的绝缘承载部件，常见于工业控制板卡、小型家电主控模块、低压信号传输回路的接线端，用来固定插针位置、隔绝相邻触点的电气间隙，同时为对接端提供精准的导向与卡接限位，避免线束拉扯导致的触点松脱、接触不良问题。从结构设计来看，整体采用长方体基座加顶部插针腔的布局，10个独立的方形腔体沿长度方向等距排布，节距严格控制在2.5mm，刚好匹配常规2.5mm间距的排针插针尺寸，每个腔体内部预留了插针压接后的容纳空间，侧壁做了0.2mm的拔模斜度，既方便注塑生产时的脱模，也能在插针装入时起到导向作用，不会出现插针偏斜顶坏塑壳的情况。塑壳侧面设计了内螺纹安装结构，区别于常规的卡扣式连接器，这种内螺纹结构可以通过M2规格的小螺丝将连接器牢牢固定在PCB板或者设备安装支架上，抗振动性能更强，适合在有持续振动的工业设备、车载低压信号回路中使用，不会因为设备运行的振动导致连接器移位。外形尺寸上，整体长度27.2mm，宽度4mm，高度10.5mm，安装边界需要注意在长度方向两端各预留1mm的安装操作空间，宽度方向因为没有外凸的卡扣结构，相邻安装的两个同类型连接器最小间距可以做到4.2mm，能大幅节省PCB板的排布空间，适合高密度接线的场景。塑壳底部设计了两个定位凸台，高度1mm，刚好可以卡入PCB板上对应的定位孔中，焊接或者螺丝固定前可以先通过凸台预固定，不需要额外手扶定位，能提升装配时的效率。两侧的导向槽深度2mm，和对接端的凸筋配合时，插合过程中不会出现错位，哪怕是盲插操作也能保证每一个插针对应准确的腔体，避免插歪导致的插针弯折、相邻触点短路问题。壁厚设计上，插针腔体之间的隔筋厚度0.5mm，采用阻燃PP材质注塑的情况下，完全可以满足AC250V以下电压的绝缘要求，外部侧壁厚度0.8mm，既保证了整体结构强度，不会因为普通的外力挤压出现开裂，也尽可能压缩了整体的外形尺寸，适配小型化电子设备的设计趋势。
