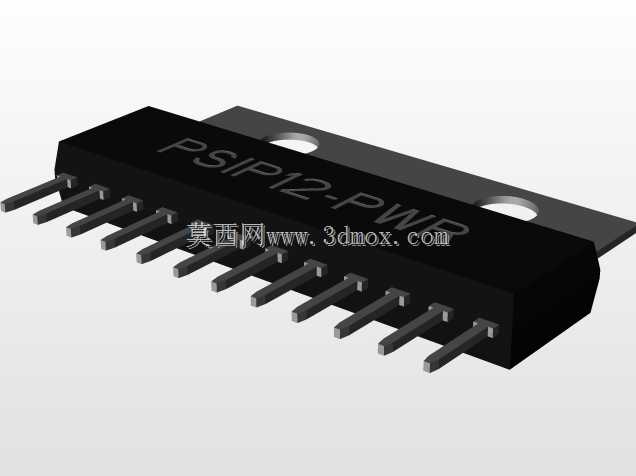

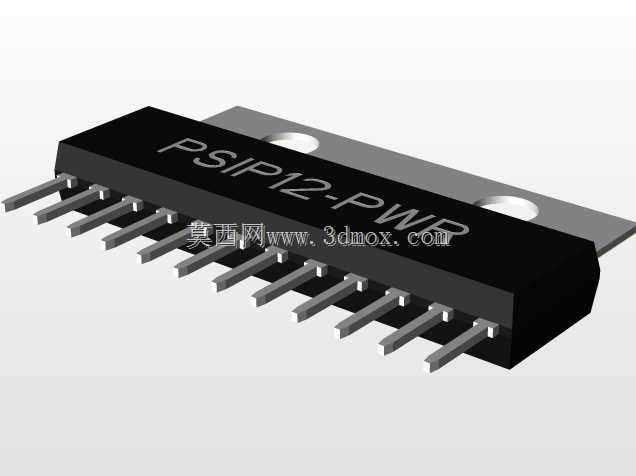

PSIP12针直插电源连接器结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:253131
  • PSIP12针直插电源连接器结构设计
  • PSIP12针直插电源连接器结构设计
  • PSIP12针直插电源连接器结构设计
  • PSIP12针直插电源连接器结构设计

在工业控制板卡、消费类电源主板、小型驱动模块的PCB板级连接场景中,这类12针直插式电源连接器是板载功率传输的常用元件,主要承担低压直流回路中多支路电源信号与功率的并行传输任务,相比普通信号排针,其载流能力更强,引脚结构的抗弯折性能更适配生产波峰焊工艺的制程要求。从设计逻辑来看,这款连接器采用单排直插布局,引脚间距设定为2.54mm,这个间距是行业通用的标准网格尺寸,能够直接匹配通用PCB的孔位设计,无需额外调整板上布线间距,可大幅降低PCB Layout阶段的适配工作量。本体采用耐高温绝缘塑壳作为基座,两侧预留的安装定位孔,可在波峰焊前通过治具定位或者螺丝预固定的方式,避免过炉过程中元件偏移导致的虚焊、连锡问题,塑壳表面的型号标识凹槽设计,可在注塑阶段直接成型标识,省去后续丝印工序,同时避免长期使用后标识磨损脱落的问题。引脚部分采用平直插针结构,插针末端做了轻微的倒角处理,既方便插件时顺利穿过PCB过孔,也能在手工焊接时快速上锡,插针与塑壳的结合处做了防退卡扣结构,可承受常规插拔力下的引脚拉脱,避免维修插拔过程中引脚从塑壳中脱出。尺寸边界上,这款连接器总长度为30.48mm,本体宽度14.7mm,塑壳本体高度4mm,加上引脚伸出长度后,整体安装高度可适配多数板载空间受限的电源模块场景,不会与周边的电解电容、散热片等较高元件产生空间干涉。在实际选型应用中,这类连接器多用于板上多路低压供电的并行输出,比如小型开关电源的次级输出连接、工控IO板的电源输入回路、小家电控制板的功率传输回路,其单针载流能力可满足常规1-3A的支路电流传输需求,相比接线端子,直插结构的生产插件效率更高,适合批量SMT+波峰焊的量产制程。建模过程中需要重点关注引脚的共面度公差,所有插针的末端需要处于同一平面,公差控制在0.1mm以内,否则插件时会出现部分引脚无法穿过PCB孔位的问题,塑壳的定位孔中心距需要严格匹配引脚间距的累积公差,避免安装时与PCB定位柱产生错位,同时塑壳内壁的引脚固定槽需要与插针过盈配合,保证插针在塑壳内不会出现晃动偏移。
