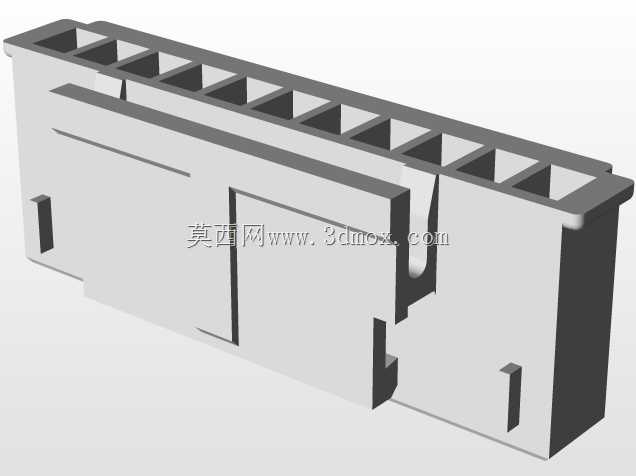

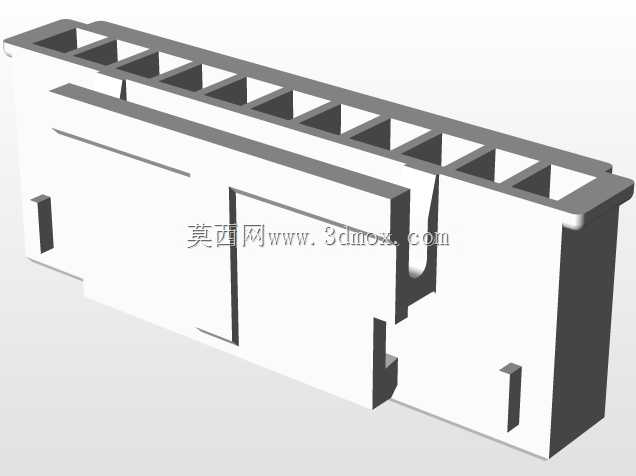

11针2.5mm节距内螺纹连接器塑壳结构

这款内螺纹连接器塑壳主要应用在工业控制板卡、小型伺服驱动模块、传感信号采集终端的内部接线场景，用来实现多芯信号线缆与PCB板端的可靠物理连接与线路分路，在低压直流信号传输、小功率控制回路接线中十分常见，能替代传统散线压接后逐点焊接的繁琐工序，大幅提升产线装配的作业效率，也能降低后期设备运维中线缆松脱、接错线位的故障概率。从结构设计来看，整体采用多腔室并排布局，单芯腔室对应一路接线位，2.5mm的标准节距符合行业通用的接插件间距规范，能和同规格的公端插针、板座实现无偏差互配，腔室内部做了导向倒角处理，插针导入时不会出现卡滞、顶偏的问题，也能避免插针歪斜导致的相邻回路短路风险。塑壳侧壁设置的内螺纹结构，是用来配合锁紧螺丝实现公母端对接后的轴向固定，设备在存在小幅振动的工况下运行时，不会因为长期振动出现接插件松脱、接触不良的问题，相比无锁紧结构的直插式接插件，抗振动冗余量提升明显，更适合工业现场的复杂使用环境。外形尺寸方面，整体长度29.7mm、宽度10.5mm、厚度4mm，安装边界占用空间极小，适合在板卡空间局促、布线密度较高的控制板上布局，塑壳外侧的定位凸台与卡扣结构，能在装配时快速卡入PCB板对应的安装卡槽，不需要额外打胶或者螺丝固定就能实现预定位，焊接或者压接工序中塑壳不会出现移位。设计过程中充分考虑了注塑成型的工艺可行性，所有棱边都做了适配脱模的微小斜度，腔室之间的分隔筋厚度均匀，不会出现注塑时缩痕、缺料的问题，壁厚控制在合理区间，既保证了塑壳本身的结构强度，插拔过程中不会出现开裂变形，也不会因为壁厚过大增加不必要的材料成本。端部的防呆结构设计，能从物理上避免反插，装配人员不需要刻意核对方向就能完成插接，能有效降低装配环节的出错率，适配产线快速作业的需求。
