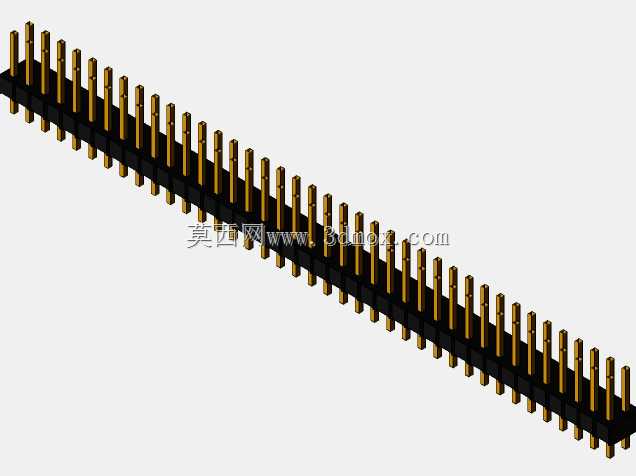

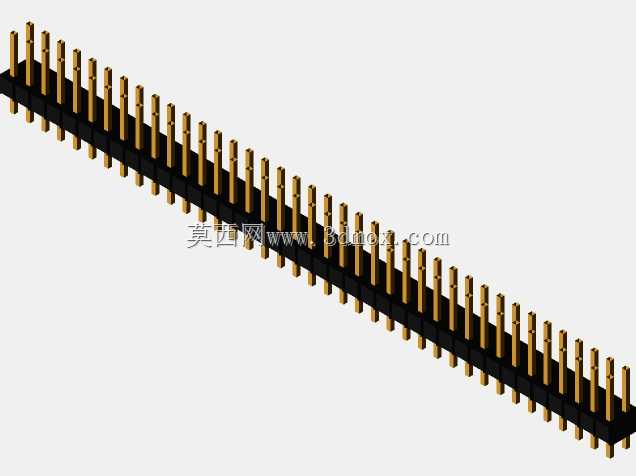

2.54mm间距78Pin单排直插排针连接器

这款单排直插排针是板对板、板对线连接场景中应用极广的基础互连元件，在消费电子、工业控制板卡、嵌入式开发板、通信终端设备的PCB组装环节，承担着电信号传输与小功率供电通路的物理连接作用，是电子硬件设计中最常用的板级互连部件之一。设计阶段首先锁定2.54mm的标准排针节距，这是行业内沿用多年的通用间距规格，能够匹配市面上绝大多数通用排母、杜邦线母座、面包板插孔的尺寸公差，无需额外定制适配座件，可直接用于常规通孔插装工艺的PCB设计，大幅降低选型与采购的适配成本。整体外形尺寸经过精准核算，总长度控制在99.06mm，刚好对应78个针位的排布长度，每个插针的有效接触长度经过优化，既保证插合后有足够的接触深度避免松脱，又不会因为针长过长导致焊接后针脚突出PCB背面过多，占用背面布线空间或者引发短路风险；本体宽度5.08mm、总高度8.89mm的尺寸边界，能够适配绝大多数板卡的安装空间要求，即使在板卡堆叠间距较小的场景下，也不会和相邻板上的元件产生结构干涉。插针部分采用黄铜基材镀金处理，接触电阻低且抗氧化能力强，能够保证长期使用下的信号传输稳定性，黑色的绝缘基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现基座变形、针位偏移的问题。建模过程中严格遵循实际生产的尺寸公差要求，每个针位的中心距偏差控制在0.05mm以内，基座上的插针固定凸台、定位卡槽都按照实物结构1:1还原，既可以用于PCB设计阶段的结构干涉检查，也能用于组装工艺的模拟验证，帮助结构工程师在设计前期就排查出连接器与周边元件、外壳的空间冲突问题，减少打样迭代次数。在实际选型应用中，这款排针可以根据需求裁剪成不同针数的小段使用，标准的节距设计让裁剪后的排针依然能够匹配对应孔位的PCB，通用性极强，不管是小批量的原型验证打样，还是大批量的量产板卡组装，都能稳定适配对应的生产工艺要求。
