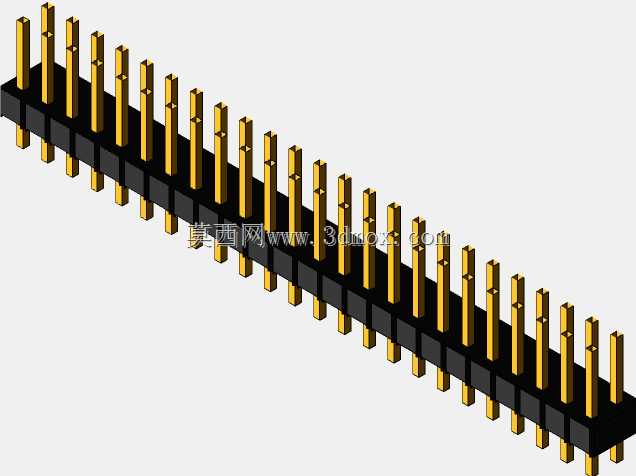

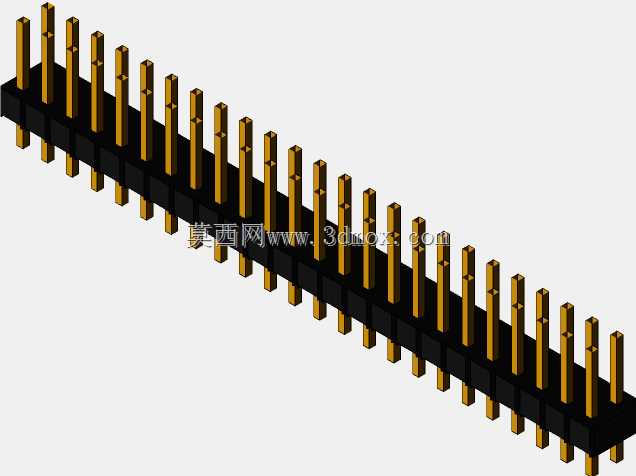

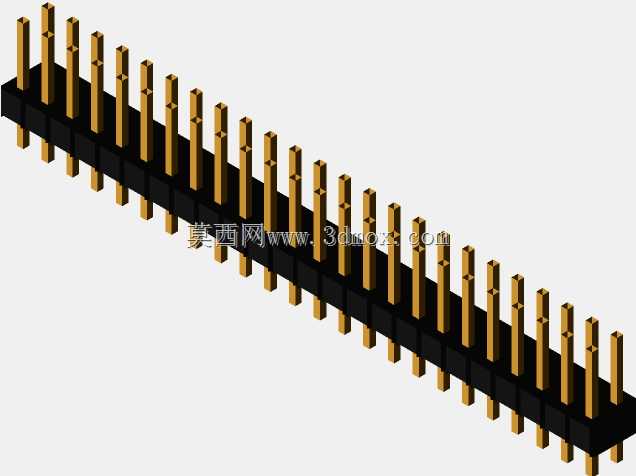

单排直插2.54mm间距48Pin排针结构

在电路板互联设计场景中，这类单排直插排针是板对板、板对外接信号与小电流传输的常用互联元件，常被用在工控控制板卡、消费电子主板、测试治具的信号引出环节，承担不同PCB模块之间的电信号连通、小功率供电传输作用，是电子装联领域用量极大的基础互联部件。这款排针采用THT通孔插装设计，适配常规2.54mm网格间距的PCB焊盘，整体长度60.96mm，本体宽度5.08mm，插装后本体高出板面8.89mm，安装时插针穿过PCB对应通孔后经波峰焊或手工焊固定，焊盘设计可参考常规单排针封装尺寸，预留足够的焊环宽度保证焊接可靠性，插装后排针本体与板面贴合，不会出现歪斜偏移的问题。设计上排针的接触端子采用黄铜基材，表面做镀金处理，降低接触电阻同时提升抗氧化能力，长期使用不会出现接触不良、信号衰减的问题，塑胶基座采用耐高温绝缘材质，可耐受常规波峰焊的高温冲击，不会出现基座融化、端子移位的情况。每根插针的方形截面适配标准母座的接触簧片，插拔力控制在合理区间，既可以保证插合后连接稳固，不会因为设备振动出现松脱，也不会因为插拔力过大导致装拆困难、损坏板卡。在做结构布局时，需要注意排针周边预留足够的插拔操作空间，避免周边过高元件干涉排针对插，同时要注意排针的插针长度匹配板厚，过长的插针会在焊接后穿透板面顶到壳体，过短则会导致焊锡浸润不足影响焊接强度。这类排针的塑座上设置有定位凸点，插装时可以和PCB上的定位孔配合，防止过炉时排针出现偏移，保证每根插针对应焊盘的位置精度，避免连锡、虚焊的问题。在信号传输场景下，这类排针可以承载最高1A左右的持续电流，满足常规控制信号、低压小功率供电的传输需求，相邻针位之间的绝缘电阻足够高，不会出现相邻针脚串电、信号干扰的问题，适合数字信号、低频模拟信号的互联传输。做三维建模时，需要准确还原每根插针的位置度公差，塑座的外形尺寸、插针的伸出长度都要和实际物料一致，方便在PCB布局、结构壳体设计时做干涉检查，避免后期开模、组装时出现尺寸不匹配的问题。
