PBGA1675塑封球栅阵列表面贴装芯片

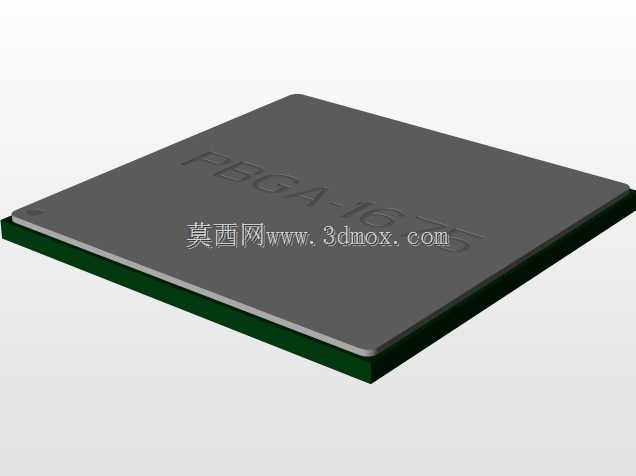

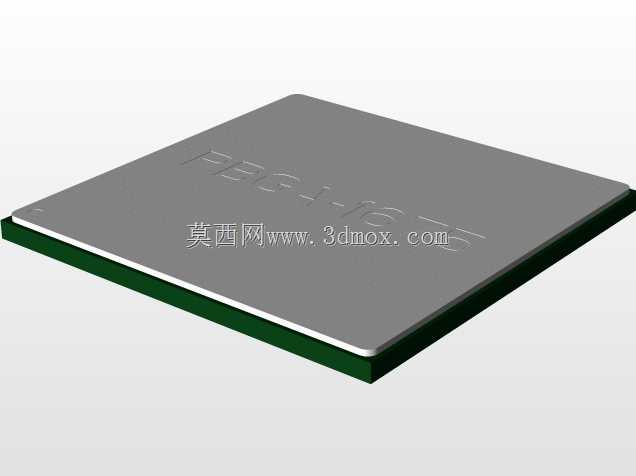

在高密度电子组装的生产场景中，PBGA封装的芯片是高算力电路板的核心承载元件，这类封装形式的芯片凭借短引线、低寄生参数的特性，广泛应用在工业控制主板、通信设备计算板卡、高性能嵌入式模组的设计环节中。做PCB布局设计时，首先要明确该芯片的安装边界，这款PBGA1675的本体长宽均为42.5毫米，焊球间距为1毫米，总计1675个焊球呈阵列排布在芯片底部，布局时需要在芯片周边预留至少3毫米的工艺操作空间，满足回流焊过程中的热膨胀补偿余量，同时给后期返修的热风返修台留出操作间隙。从设计思路来看，这类PBGA封装采用塑封基体搭配底部焊球的结构，芯片核心被包裹在黑色环氧树脂塑封体内，相比传统的QFP封装，不会出现引脚变形、共面度超差的问题，适合高密度引脚的大规模集成电路使用。实际生产应用中，这类芯片采用表面贴装工艺装配，焊球在回流焊过程中熔融后与PCB焊盘形成可靠的冶金连接，设计焊盘时需要严格按照1毫米间距做阻焊定义，避免相邻焊盘在焊接过程中出现桥连短路。需要注意的是，该芯片的本体厚度方向需要和周边元件的高度差做匹配，在做板卡堆叠设计时，芯片上方的散热结构或者屏蔽罩需要预留足够的间隙，避免装配时压损塑封本体。另外，在做PCB布线时，1675个焊球的扇出设计需要结合多层板的层叠结构，将电源、地引脚就近连接到对应的平面层，信号引脚通过过孔扇出到内层走线，保证信号完整性的同时，兼顾大电流供电回路的载流能力。这类封装的芯片对焊接温度曲线的敏感度较高，建模时还原的本体结构可以直接用于热仿真分析，模拟回流焊过程中塑封体和焊球的温度梯度，优化温度曲线设置，减少焊接缺陷的产生。在结构干涉检查环节，精准的三维模型可以提前验证芯片周边的电容、电阻等分立元件的布局是否存在装配冲突，避免投板后出现元件干涉无法装配的问题。
