66Pin2.54mm节距双排直插排针结构设计

项目分类:3D模型 发布时间:2021-08-29 ID:253133
  • 66Pin2.54mm节距双排直插排针结构设计
  • 66Pin2.54mm节距双排直插排针结构设计
  • 66Pin2.54mm节距双排直插排针结构设计
  • 66Pin2.54mm节距双排直插排针结构设计

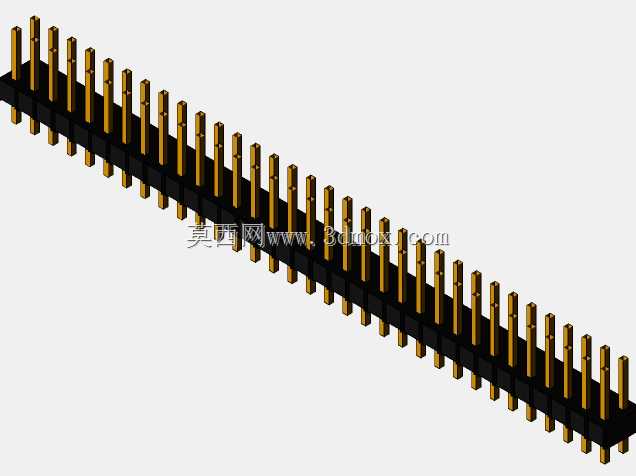

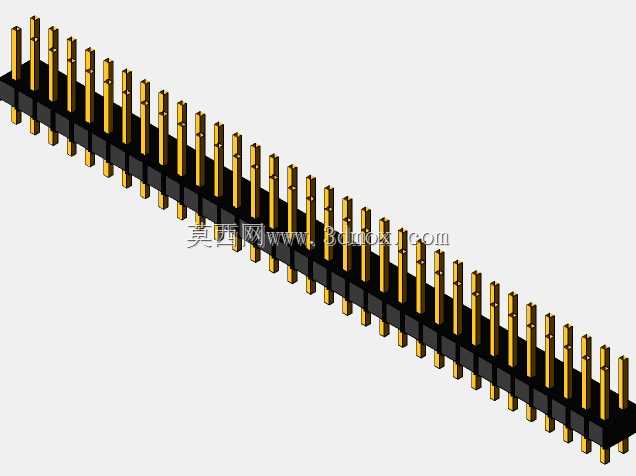

这款双排直插排针是PCB板间互联场景里极为常用的基础连接元件,日常做工控板卡、消费电子主板、测试治具的板级连接设计时,经常会用到这类标准节距的接插件,它承担着不同电路板之间电信号传输、电源导通的核心作用,能在两块平行排布或者垂直排布的PCB之间建立稳定的电气连接通路,避免飞线连接带来的可靠性差、装配效率低的问题。从结构设计来看,这款排针采用双排对称布局,单排引脚数量为33Pin,合计66个连接引脚,引脚间距严格遵循2.54mm的行业通用标准节距,这个节距尺寸刚好匹配通用万用板、量产PCB的标准焊盘孔位布局,设计时不需要额外调整焊盘坐标,直接调用标准封装库就能完成PCB Layout,能大幅缩短硬件开发的周期。整体外形尺寸控制精准,本体长度83.82mm,宽度5.08mm,安装后的整体高度为8.89mm,这个高度参数属于常规直插排针的标准高度范畴,在做机箱内部堆叠设计时,能准确预留出板间间隙,不会出现元件干涉、顶盖合模不严的问题。设计时特意将塑胶本体做了加强筋结构,黑色绝缘基座采用耐高温工程塑胶材质,能耐受波峰焊、回流焊过程中的高温冲击,不会出现基座融化、引脚偏移的焊接缺陷;金属插针采用黄铜基材表层镀金处理,既能保证插针的刚性,避免插装过程中出现插针弯折的问题,又能降低接触电阻,减少长期使用过程中接触氧化带来的信号衰减、连接失效问题。插针的端部做了锥形导向设计,在和对应的排母座对插时,能自动校正微小的位置偏差,降低对插难度,同时插针和塑胶基座之间采用过盈压合工艺固定,能承受常规的插拔力,不会出现插针被拔出基座的情况。在实际选型应用中,这类排针多用于板卡堆叠的固定连接场景,比如嵌入式核心板和底板的连接、IO扩展模块和主控板的连接,也可以用在测试治具上作为测试探针的固定基座,给待测试的PCB板提供临时的信号连接通路,相比焊接导线的连接方式,用这类标准排针做连接,后期维护拆卸更方便,连接一致性更好,适合批量生产的装配场景。建模过程中严格按照实际生产的尺寸公差做参数化设计,每个插针的直径、塑胶基座的卡槽位置、引脚伸出基座的长度都和实物保持一致,导入装配体时可以直接和PCB板、对应排母做干涉检查,提前发现设计中存在的装配冲突问题,避免实际打样后出现装不上、焊盘错位的问题。
