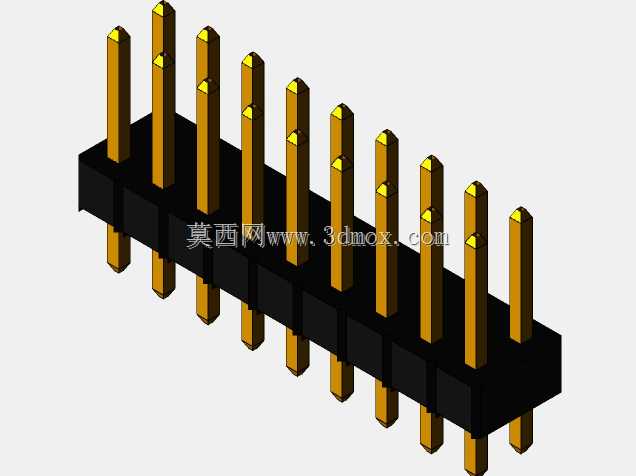

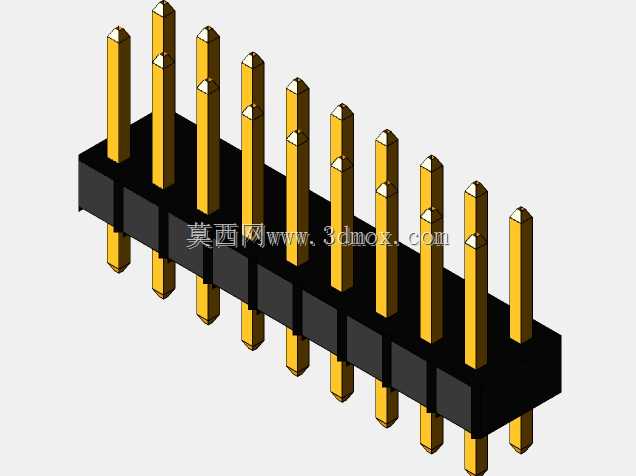

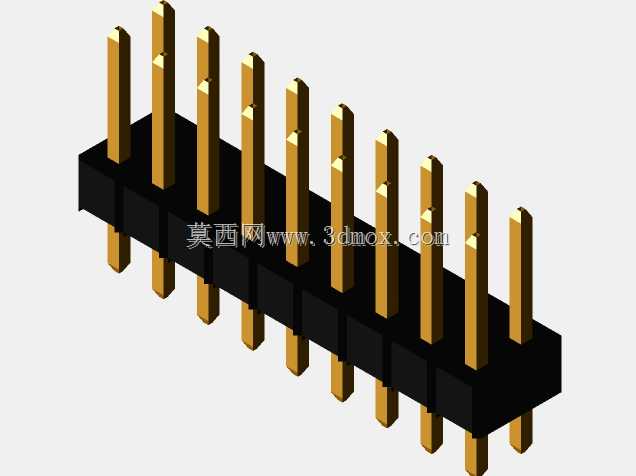

做电子设备结构设计这么多年,排针这类板级互联件的选型和建模是绕不开的基础工作,这次做的双排18Pin直插排针,核心是匹配常规2.54mm节距的PCB焊盘孔位,适配消费电子、工业控制板卡、测试治具里的板对板、板对线连接场景。很多新手建模时容易忽略安装边界的干涉问题,这个排针的塑壳总长22.86mm,宽度5.08mm,插针顶端距塑壳底面总高8.89mm,塑壳本身的厚度和插针伸出塑壳上下两端的长度都严格对应通孔回流焊或者波峰焊的工艺要求,下端伸出的引脚长度刚好适配1.6mm标准板厚的PCB,过波峰焊时不会因为引脚过长导致连锡,也不会因为过短造成焊盘吃锡不足。设计塑壳定位结构的时候,特意在每两个Pin位之间做了隔断筋,一方面是防止相邻插针在过炉或者受外力时出现歪斜短路,另一方面也能提升塑壳本身的结构强度,避免插装时塑壳开裂。插针采用黄铜基材镀金的常规工艺选型,建模时还原了插针的方形截面特征,和塑壳的过盈配合尺寸留了0.02mm的压接余量,实际生产时插针压入塑壳后不会出现松脱,抗推力满足行业通用的插拔力要求。这类排针的实际用途非常广,小到单片机开发板的扩展接口,大到工业PLC的IO扩展模块连接,只要是需要可拆卸式板级信号传输的场景,都能用到这类标准节距的排针,建模时严格对齐行业通用的安装尺寸,能保证结构设计导出的PCB封装和实际器件匹配,不会出现打样后器件装不上的问题。很多人觉得这类标准件建模简单,实际上尺寸公差的把控才是关键,比如相邻插针的中心距公差要控制在±0.05mm以内,否则插板时会出现个别引脚对不准焊盘的情况,塑壳的安装定位柱尺寸也要和PCB上的定位孔匹配,过炉时能起到辅助固定的作用,减少焊接偏移的概率。另外插针顶端的倒角设计也做了还原,实际使用时和配套排母对插时能起到导向作用,不会因为插针端面的毛刺导致对插卡顿或者接触不良,双排错位排列的结构也能在有限的宽度内容纳更多信号引脚,相比单排排针能节省更多PCB板上的布局空间,适合高密度布线的板卡设计场景。
