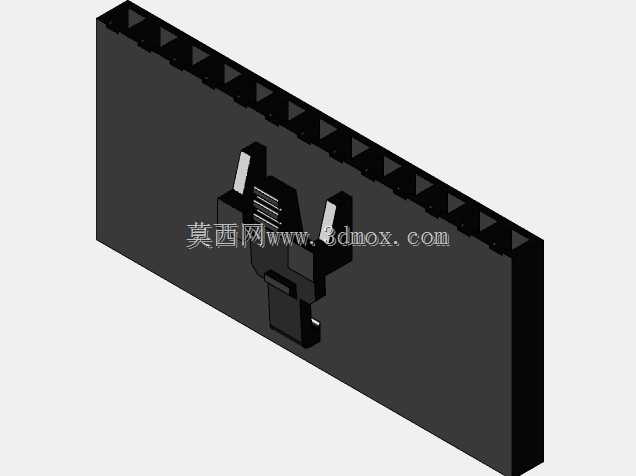

13针脚2.54mm节距连接器外壳结构

这类多针脚连接器外壳多用于工控板卡互联、弱电信号传输场景，在嵌入式设备、工业控制模组、小型传感单元的接线环节承担针脚防护、对位导向、插拔限位的核心作用，能避免密集针脚在插拔过程中出现弯折、错位、虚接问题，同时为内部接触件提供绝缘防护，隔绝外部粉尘、轻微溅液对针脚连接稳定性的影响。设计阶段首先要匹配标准2.54mm排针的安装间距，13个针脚的排布严格对齐通用排针的针位公差，壳体内部设置的导向筋位能在公母头对接时自动修正±0.3mm范围内的对位偏差，降低装配时的对位难度，即使是产线人工快速插拔也能保证针脚准确对位，不会出现单根针脚偏斜顶弯的情况。壳体整体外形尺寸控制在长33.02mm、宽15.24mm、高5.55mm的边界内，安装时不会占用过多PCB板上的布局空间，适配板上空间紧张的紧凑型控制板设计需求，外壳侧壁设置的卡扣结构能在对接完成后实现自锁，避免设备运行过程中受振动影响出现接插件松脱、信号中断的问题，卡扣的解锁力度经过适配，既保证连接可靠性，也能在检修时无需专用工具即可顺利拔下。外壳的壁厚设计兼顾结构强度与注塑成型工艺性，针脚通孔的同轴度公差控制在0.05mm以内，保证排针穿过时不会出现卡滞，壳体边缘做了0.2mm的倒角处理，去除注塑飞边的同时避免装配时划伤操作人员手部或是刮伤相邻线材的绝缘层。这类连接器外壳在设计时还考虑了批量装配的兼容性，能适配常规波峰焊、回流焊的工艺温度要求，壳体材质选用常用的工程塑料，满足常规电子设备的使用温度范围，在-20℃到85℃的环境下不会出现形变、脆裂问题，针脚周围的隔栏设计能加大相邻针脚之间的爬电距离，提升弱电信号传输时的绝缘安全性，避免相邻针脚之间出现信号串扰或是短接风险。壳体外侧的防滑纹理设计，能让操作人员插拔时获得足够的摩擦力，即使手上带有少量防静电手套的阻尼感也能顺利施力完成插拔动作，不需要额外借助工具辅助操作。
