外径检测用螺旋式擦痕规结构设计

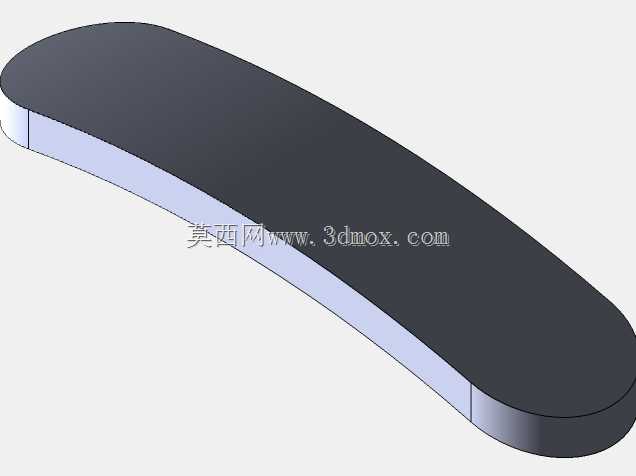

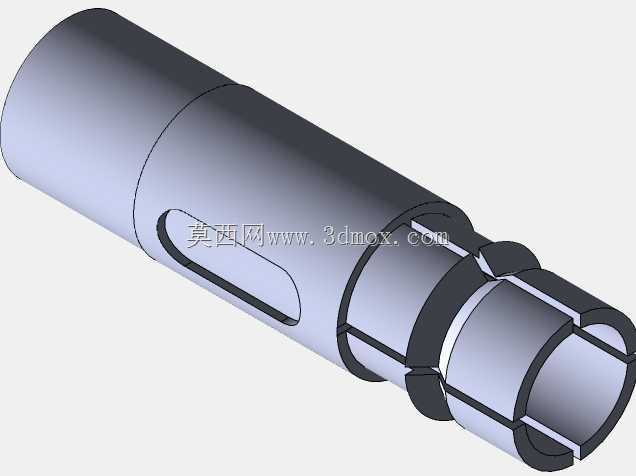

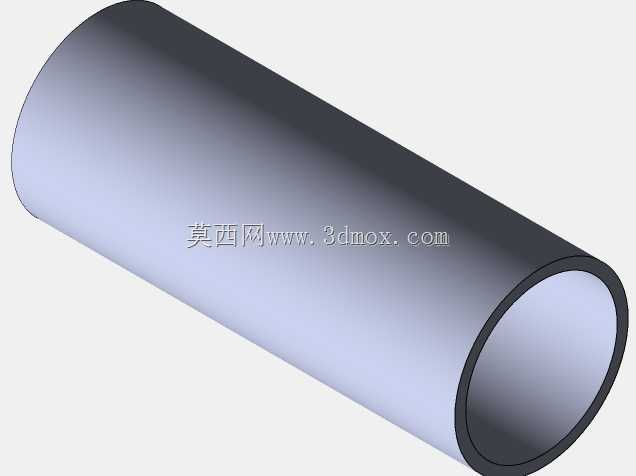

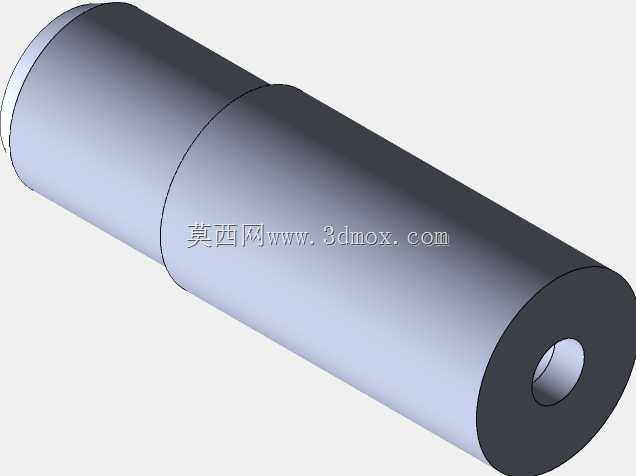

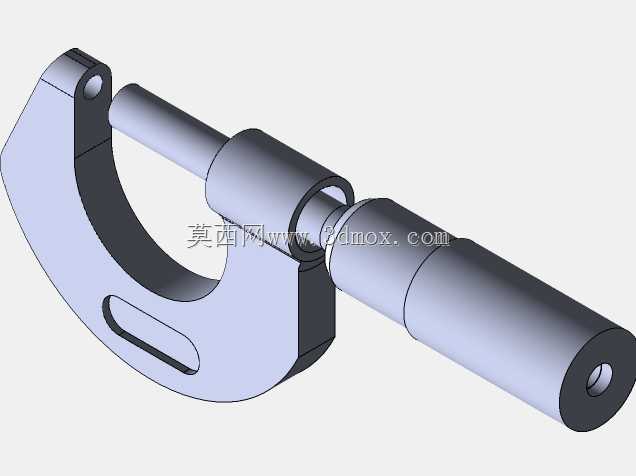

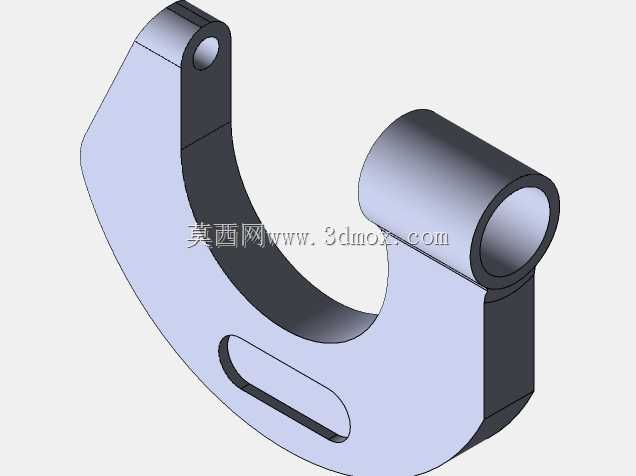

这款擦痕规的结构设计完全围绕精密外径检测场景的实际需求展开，在机加工车间的工序间检测、成品件入厂复检环节，这类接触式检测工具的使用频率远高于非接触式光学设备，尤其是针对表面存在细微加工纹路、需要同步验证表面擦痕深度与外径尺寸的轴类、销类零件，它能在一次装夹接触的过程中完成两项参数的判定，避免多次装夹带来的定位误差。从结构布局来看，它沿用了螺旋测微的经典传动逻辑，C型架的开口尺寸直接决定了可检测工件的最大外径边界，架体上开设的减重槽并非单纯为了降低重量，而是为了减少手持检测时的热传导变形——毕竟车间环境下操作人员手部温度长期传递到金属架体，会导致架体微形变影响检测精度，槽体结构能拉长热传导路径，降低温度带来的测量偏差。测微螺杆的同轴度是整个结构的设计核心，螺杆与固定套管的配合间隙控制在微米级，既要保证螺杆旋转进给时无卡滞，又要避免径向窜动导致的测量头偏移，测量端面的硬质合金镶片设计，是为了应对长期接触金属工件表面的磨损问题，尤其是检测带有擦痕的工件时，粗糙表面会加速测量面损耗，硬质合金材质能将测量面的使用寿命提升数倍。在实际使用场景中，这类擦痕规不需要外接电源或气源，操作人员单手即可完成握持、旋转棘轮、读数的全流程操作，适合在生产现场的流转工位使用，不需要将工件搬运到专门的检测室，能大幅降低工序间的检测等待时间。设计时特意将锁紧装置布置在架体侧方，操作人员在完成测量后可以单手触发锁紧，固定测微螺杆的位置，将工件取下后再仔细比对擦痕与测量值，不需要在工件夹持状态下勉强读数，避免视线偏差带来的读数误差。架体尾部的测力棘轮结构，能保证每次测量时测量面对工件的压紧力保持一致，避免不同操作人员用力大小不同导致的弹性形变误差，尤其是针对薄壁类轴件检测时，过大的压紧力会导致工件微变形，棘轮的恒定测力设计能有效规避这类问题。整个结构没有多余的冗余部件，所有零件都围绕测量精度与操作便利性设计，C型架的圆弧过渡处做了应力消除处理，避免长期使用后架体出现开口形变，导致测量基准偏移。
