精密可调式绘图分规结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:253703
  • 精密可调式绘图分规结构设计
  • 精密可调式绘图分规结构设计
  • 精密可调式绘图分规结构设计
  • 精密可调式绘图分规结构设计
  • 精密可调式绘图分规结构设计
  • 精密可调式绘图分规结构设计
  • 精密可调式绘图分规结构设计

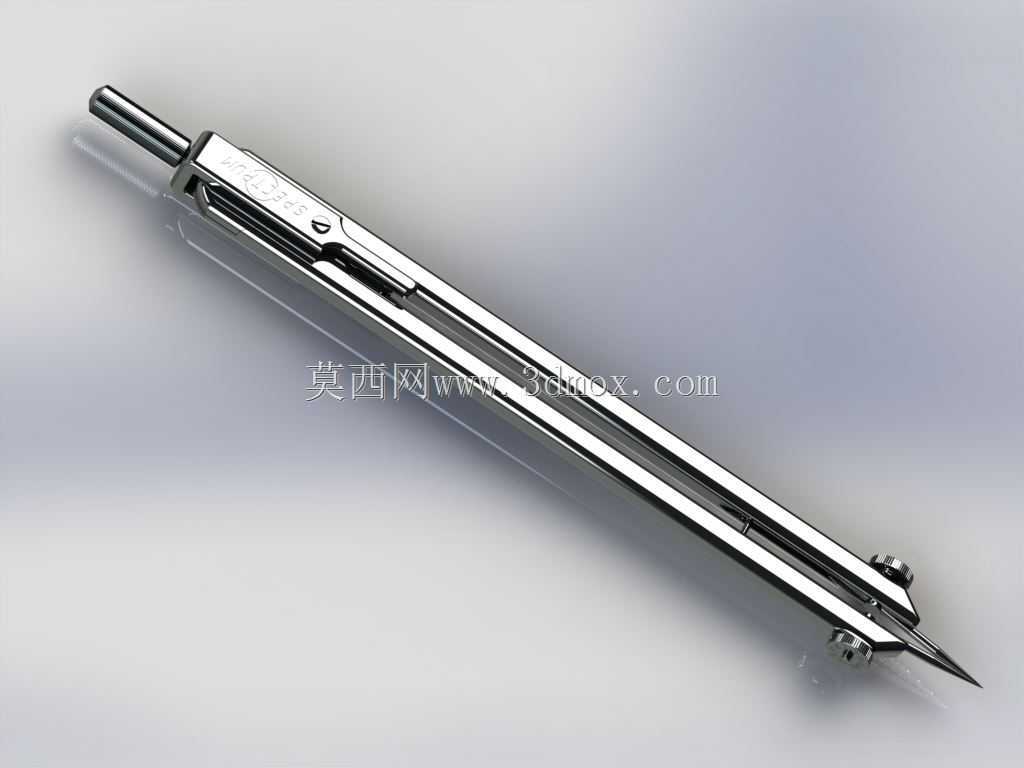

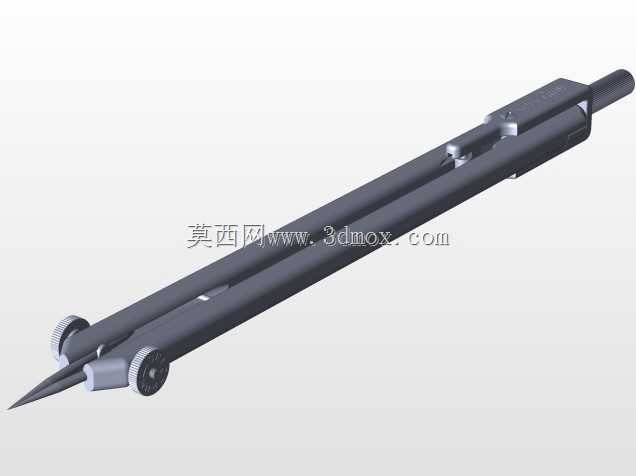

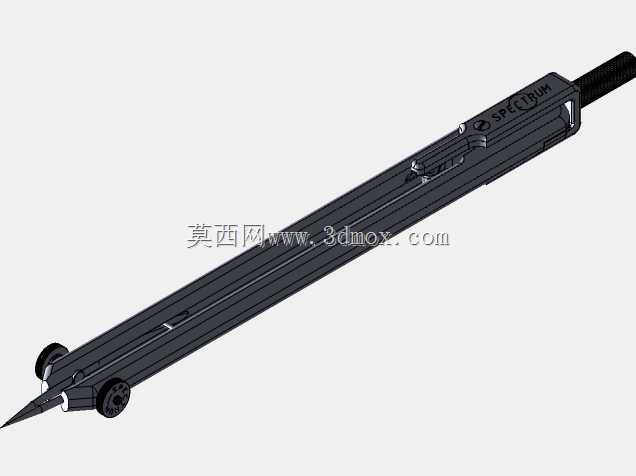

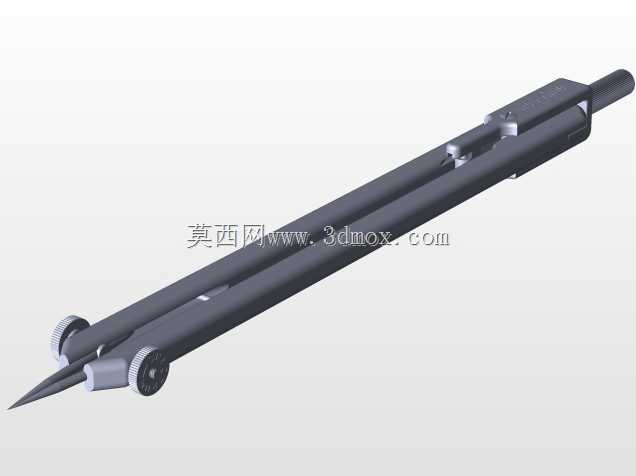

这款分规的结构设计完全围绕手工绘图、现场测绘的实际作业需求展开,日常在机械加工现场的毛坯划线、图纸复核、地图量距、工程测绘等场景中,这类工具是技术人员随身配备的基础作业器具。不同于普通圆规带绘图笔端的结构,这款分规的两端均为硬质合金针尖,作业时可通过顶部的铰接锁紧结构调整开合角度,针尖的锥度经过反复优化,既保证扎入纸面、工件表面标记点时的定位精度,又不会因针尖过细造成弯折,或是过粗导致标记点偏差过大。

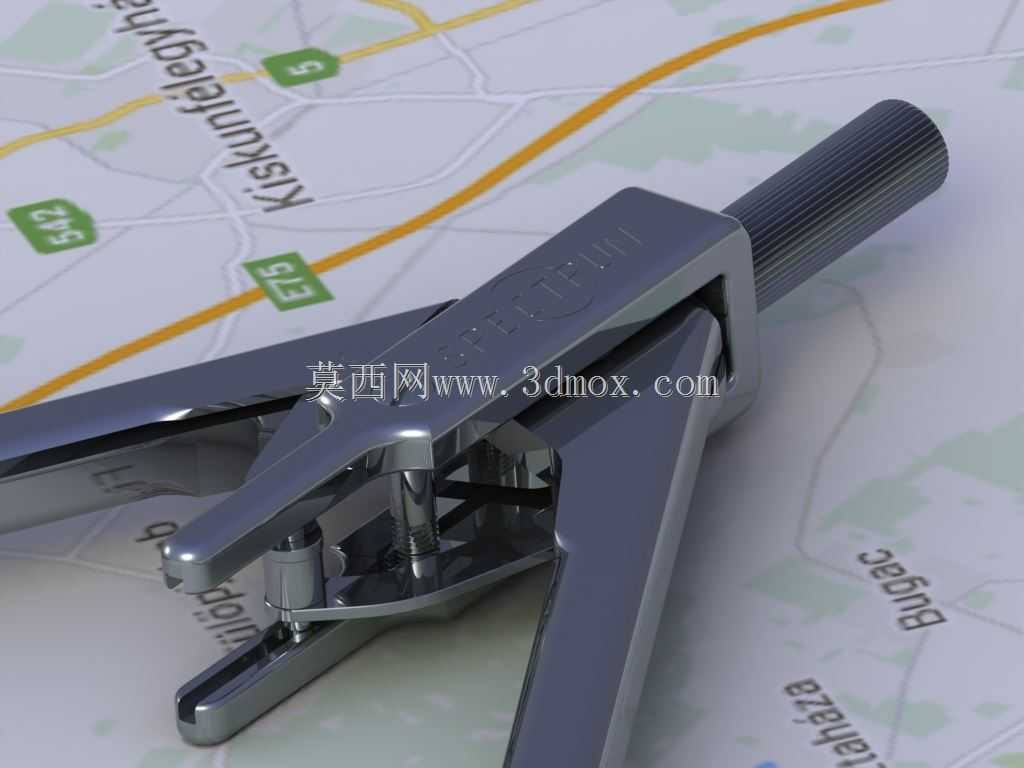

从结构设计逻辑来看,铰接部位采用了带微调螺母的压紧结构,当调整到所需的开合跨度后,拧紧锁紧螺母即可固定两臂的夹角,避免手持移动过程中臂杆晃动造成尺寸偏差,臂杆采用冷拉型钢一体成型,截面做了轻量化的扁形设计,既保证足够的结构刚度,长时间手持作业也不会产生过重的握持负担,臂身表面做了哑光防锈处理,避免现场作业时的汗渍、油污造成表面锈蚀,影响滑动调节的顺畅度。

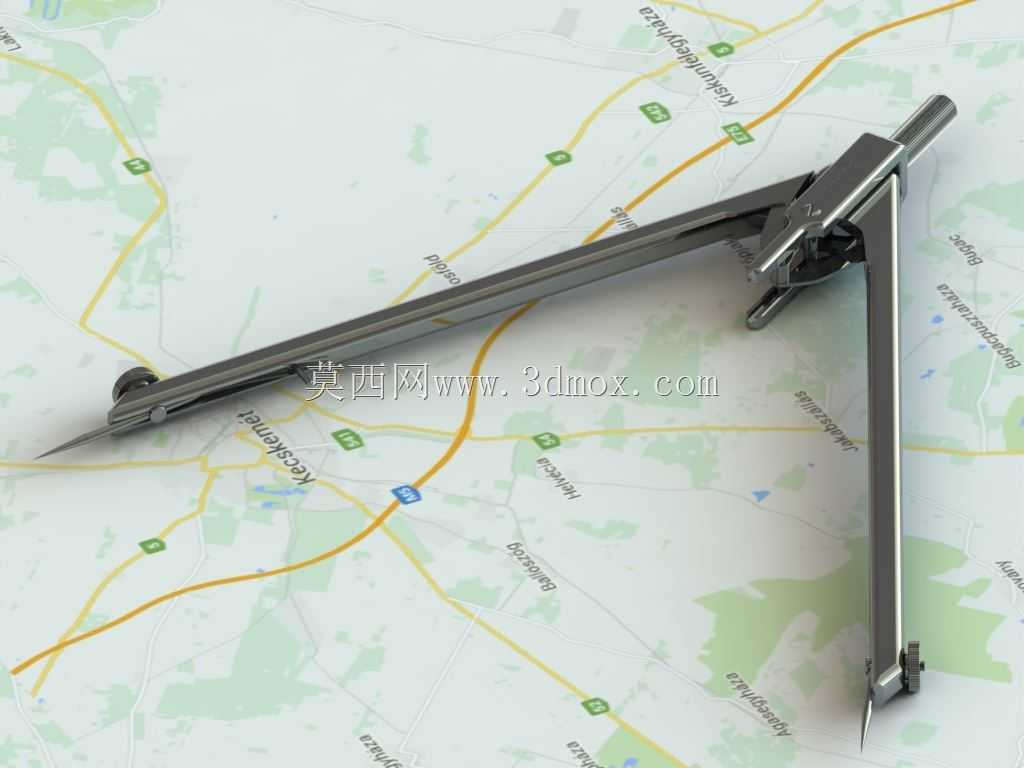

在实际使用场景中,现场测绘时可先用分规定取图纸或实物上的两点间距,再配合比例尺直接换算实际尺寸,相比直尺量取的方式,分规取点的效率更高,尤其在曲线段、不规则轮廓的分段量取作业中,可通过连续步距量取快速核算轮廓总长;在钣金划线、木工放样作业中,分规可直接在工件表面划出等距标记、圆弧轮廓,针尖的硬度可适配钢板、木板、硬纸板等多种材质的标记作业,不会出现针尖打滑的问题。

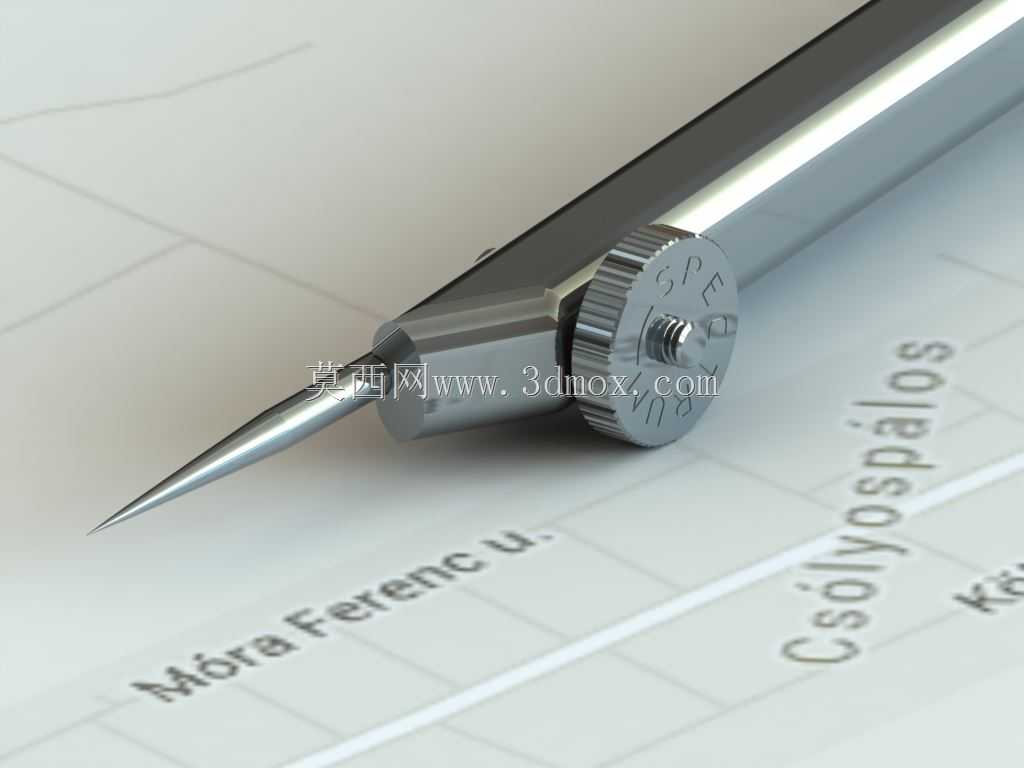

设计过程中针对臂杆的长度比例做了多轮验证,两臂完全闭合时整体长度适配常规工具盒的收纳尺寸,最大开合跨度可覆盖日常绘图、测绘的常用尺寸区间,铰接点的位置经过重心优化,手持作业时重心落在握持部位,长时间操作不易产生手部疲劳;针尖部位做了可更换结构设计,当针尖长期使用出现磨损后,仅需更换端部针尖即可继续使用,无需整体更换工具,降低长期使用的耗材成本,臂杆与针尖的连接部位采用紧定螺钉固定,更换针尖时无需复杂工具即可完成拆装。

针对不同作业场景的使用需求,臂杆的铰接阻尼做了适配性调整,未锁紧状态下臂杆可顺畅转动调整角度,又不会因自重出现自行开合的情况,作业时单手握持即可完成角度调整、定位标记的全套操作,无需双手反复配合调整,大幅提升现场作业的操作效率。
