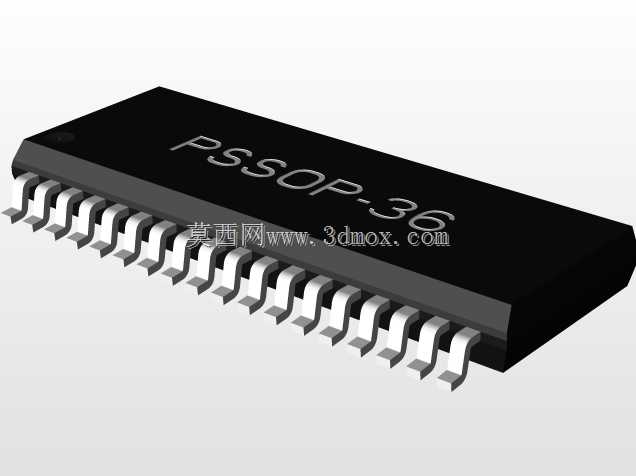

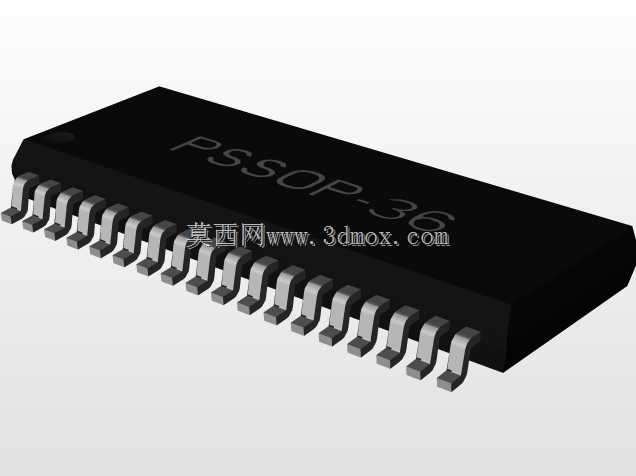

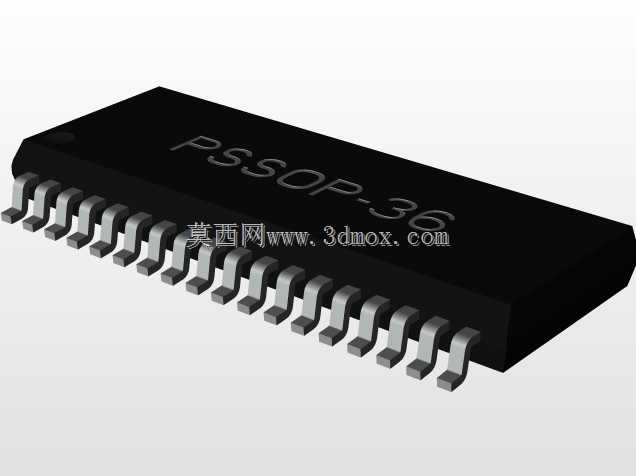

PSSOP36贴片SMD芯片封装三维结构

在消费电子、工业控制板卡、通讯终端设备的PCB设计流程中，表面贴装器件的封装三维模型是结构干涉校验、焊盘设计匹配、整机装配仿真环节不可或缺的基础参考要素，本次呈现的PSSOP36封装结构，针对36引脚窄间距贴片芯片的实际安装场景完成全尺寸还原，可直接用于PCB布局阶段的空间校核工作。从实际工程应用角度出发，这类窄间距SOP封装多用于中小引脚规模的逻辑芯片、接口转换芯片、电源管理芯片，在工控IO板、嵌入式核心板、便携数码设备的主板上应用极为广泛，设计这类封装的三维模型时，首先要严格对齐实际器件的安装边界：本体宽度5.6mm、本体长度15.3mm，引脚中心间距为0.8mm，引脚向外延伸形成鸥翼型焊接结构，建模过程中需要精准还原引脚的弯折弧度、引脚末端的焊盘接触平面平整度，避免仿真阶段出现焊盘对位偏差、引脚与周边器件干涉的问题。建模思路上优先还原器件的实际装配公差带，本体的塑封外壳边缘做符合实际生产的微小倒角处理，引脚的厚度、宽度参数完全参照JEDEC封装规范设定，既保证模型在装配仿真时的干涉检查精度，也能为后续的钢网开孔设计、回流焊温度场仿真提供准确的外形参考。在板卡结构设计环节，这类窄间距封装的周边禁布区需要结合模型的实际投影尺寸划定，尤其是引脚外侧的走线空间、器件本体下方的过孔布置区域，都需要依托精准的三维模型完成校验，避免生产阶段出现器件贴装偏移、引脚桥连、本体与周边加高器件碰撞的问题。不同于直插封装器件，PSSOP这类表面贴装封装的三维建模需要重点关注引脚共面度的还原，模型中所有引脚的末端焊接面处于同一基准平面，能够准确模拟器件贴装到PCB表面后的实际高度，为结构设计阶段的壳体间隙核算、导热垫厚度选型提供可靠的尺寸依据。在自动化贴片机的吸嘴选型、贴装路径仿真环节，该模型的本体顶面平面度、重心位置还原也能为贴装程序编写提供参考，减少实际生产中的抛料、贴装歪斜问题。
