175引脚2.54间距PPGA直插芯片结构

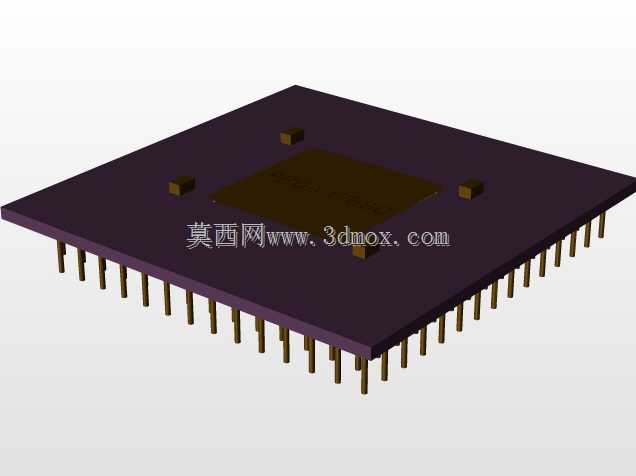

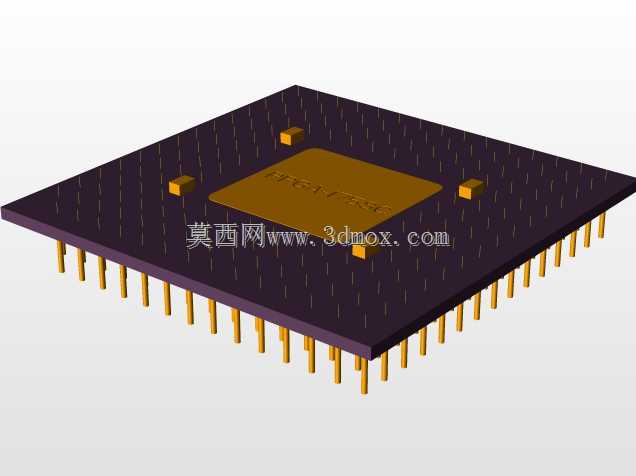

在工业控制板卡、老式通讯设备主板、测试治具的PCB布局设计环节，这类175引脚的塑料针栅阵列封装芯片是经常会遇到的接插类半导体器件，做结构设计时如果忽略了它的安装边界，很容易出现板卡装配干涉、引脚对位偏移、插装后高度超限等问题。这款直插式PPGA芯片采用2.54mm标准引脚间距，本体长宽均为40mm，引脚沿本体四侧底部垂直引出，整体为方正的薄型块状结构，顶部预留了芯片核心Die的覆盖区域，四个角位设置了小型定位凸点，能在插装时和PCB上的丝印框快速对位，避免引脚错插弯折。从设计逻辑来看，这类封装的引脚采用镀金铜质插针，相比表贴封装的芯片，它的焊接强度更高，抗振动性能更好，适合在工况相对复杂的工业设备主板上使用，不需要额外的加固点就能承受常规设备运行时的振动冲击，同时2.54mm的引脚间距适配通用的通孔焊盘设计规则，常规波峰焊工艺就能完成焊接，不需要定制特殊的钢网和焊接治具，对于小批量试制的板卡来说适配性很强。做三维建模的时候，要重点关注引脚的伸出长度、引脚直径和相邻引脚的中心距，这些参数直接决定了PCB封装的焊盘孔径、焊盘间距是否匹配，如果引脚长度建模偏差超过0.3mm，就可能出现插装后引脚穿出PCB过长、焊接时连锡，或者引脚过短无法透焊的问题；本体四个角的定位凸点高度不能超过本体上表面，否则会和上方的散热片、屏蔽罩产生装配干涉。另外在板卡布局时，要注意芯片本体下方的区域不能布置过高的表贴元件，因为芯片插装后本体底部和PCB表面会留有微小间隙，过高的元件会顶起芯片导致引脚虚接。这类封装的芯片通常不需要额外的固定结构，依靠引脚的焊接强度就能完成固定，如果是在高振动的特种设备上使用，也可以在芯片顶部增加导热胶垫配合散热压片，进一步提升固定可靠性和散热能力，建模时要预留出压片的安装空间，避免后期改模调整板卡布局。
