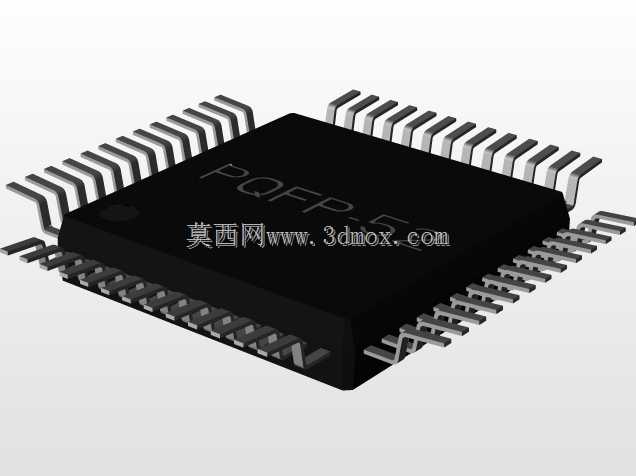

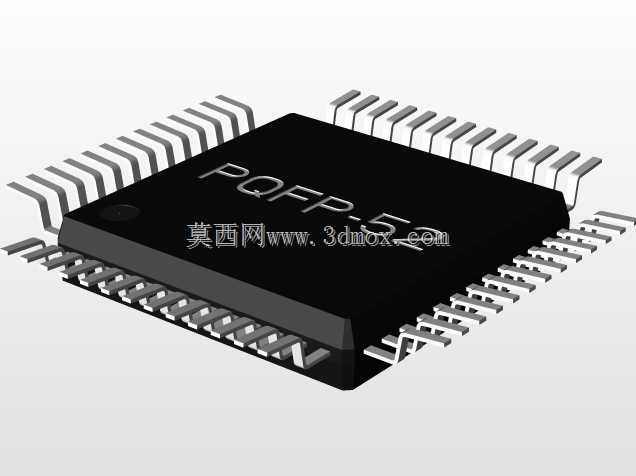

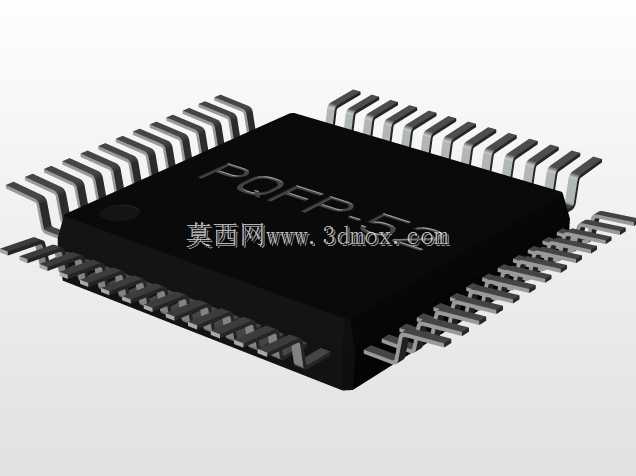

PQFP52引脚SMD反向封装芯片结构

在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作中，PQFP封装的贴片芯片是极为常见的表贴集成器件，这类多引脚薄型四方扁平封装的元件，凭借较小的占位面积、成熟的SMT贴装适配性，广泛应用在主控电路、信号处理电路、接口转换电路的设计场景中。这款反向引脚排布的52脚PQFP器件，引脚间距设定为1mm，本体外形尺寸控制在14mm×14mm的方形边界内，厚度适配常规表贴元件的回流焊工艺要求，在做PCB封装库绘制、整板结构干涉检查、贴装工位吸嘴选型校核时，精准的三维结构模型能帮结构与硬件工程师提前规避很多装配阶段的隐性问题。做这类封装模型的构建时，首先要确认引脚的成型角度与共面度要求，反向排布的引脚和常规正向PQFP的引脚弯折方向存在差异，不能直接套用通用封装的尺寸参数，每一侧的13根引脚从本体侧面引出后，向外下方弯折形成贴装焊脚，焊脚的平面度公差需要控制在SMT工艺允许的范围内，避免回流焊过程中出现虚焊、立碑的不良现象。本体部分的塑封结构要还原真实器件的边角倒角、顶面标识区域的轮廓，同时要注意本体底部和PCB板面之间的间隙设计，这个间隙既要满足焊锡流动的空间要求，也要兼顾 Underfill 底部填充工艺的操作空间，在高密度板卡设计中，这个间隙的数值还会影响到周边阻容器件的布局避让距离。实际选型应用中，这类1mm间距的52脚PQFP器件，对PCB焊盘的尺寸精度、钢网开孔厚度都有明确要求，三维模型里还原的引脚宽度、引脚伸出本体的长度，能直接给封装库设计提供尺寸参考，不需要反复对照规格书核对二维尺寸，减少封装绘制出错的概率。在做整机结构的堆叠设计时，14mm见方的本体尺寸可以帮助工程师快速评估板上占用空间，确认芯片上方的结构件避让距离，尤其是在带屏蔽罩的板卡设计中，芯片本体高度加上引脚焊锡的厚度，是屏蔽罩内部净高设计的核心参考依据，提前通过三维模型核对干涉情况，能避免开模后出现屏蔽罩压碰芯片顶面的问题。另外，反向引脚的排布设计，通常是为了适配特定的PCB走线方向，减少核心信号的走线长度，降低信号串扰的风险，在建模过程中准确还原每一个引脚的相对位置，也能帮助硬件工程师在做信号完整性分析时，更精准地估算引脚走线的长度差，匹配等长布线的设计要求。这类表贴芯片的三维模型，不需要做过度的细节刻画，但核心的装配尺寸、安装边界、引脚成型结构必须和实物保持一致，才能真正在设计阶段发挥校核作用，减少打样后的反复修改，缩短产品的研发迭代周期。
