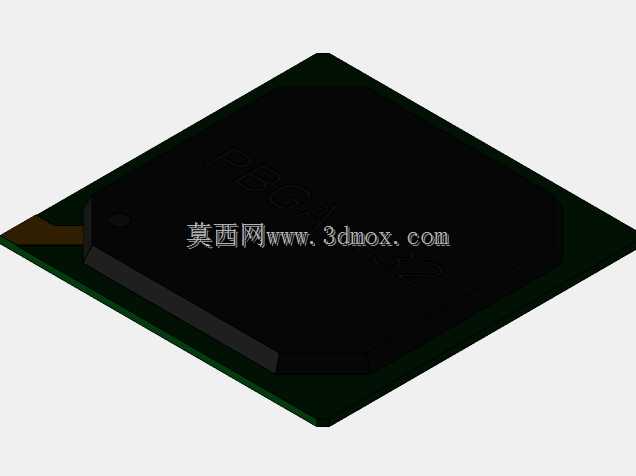

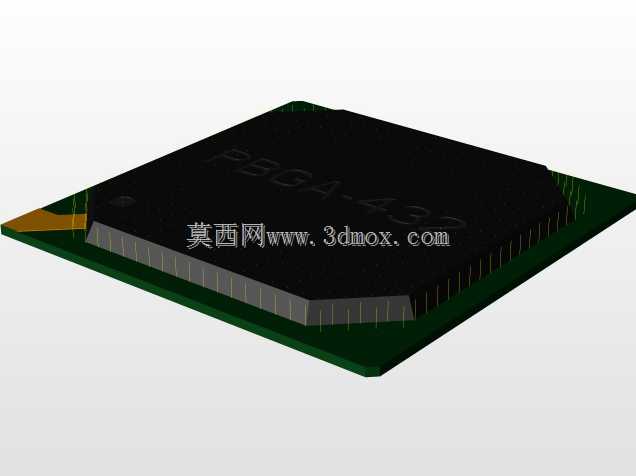

PBGA432表面贴装芯片封装三维结构

项目分类:3D模型 发布时间:2021-08-29 ID:253269
  • PBGA432表面贴装芯片封装三维结构
  • PBGA432表面贴装芯片封装三维结构
  • PBGA432表面贴装芯片封装三维结构
  • PBGA432表面贴装芯片封装三维结构

在高密度电子装联领域,PBGA封装芯片是高集成度电路板的核心承载元件,这类432球规格的塑封球栅阵列器件,广泛应用在工业控制板卡、高端通讯设备主板、嵌入式计算模块的PCB贴装工序中,承担核心运算、信号处理的硬件载体功能。做PCB布局设计时,这类SMD封装的元件三维模型是结构干涉检查的关键参考,很多刚入行的结构工程师容易忽略BGA元件的实体高度与周边元件的安全间距,等到SMT贴片完成后才发现散热片、屏蔽罩与芯片本体干涉,不得不返工修改板卡布局,提前导入精准的封装三维模型就能在设计阶段规避这类问题。这款PBGA432封装采用1mm的焊球节距设计,本体外形尺寸为27mm×27mm,建模时严格参照实际器件的外形公差做了边界还原,芯片本体的边角倒角、塑封壳体的拔模斜度都做了写实还原,底部焊球的排布完全对应JEDEC封装标准的球位图,焊球的突出高度也按照实际SMT贴装后的共面度要求做了参数设置,能直接导入PCB结构设计软件做装配仿真。从实际生产的角度看,这类BGA封装的元件对贴装精度要求极高,焊球的共面度偏差不能超过0.15mm,否则回流焊过程中容易出现虚焊、连锡的缺陷,三维模型里还原的焊球尺寸与排布,能帮助工艺人员提前做钢网开口设计的校验,也能辅助做回流焊治具的支撑位规划,避免贴装过程中芯片本体受力不均导致焊球变形。做整机结构设计时,芯片上方的散热结构安装空间需要严格匹配芯片本体的高度与外形边界,模型里塑封壳体的顶面平面度特征也做了还原,能直接用于导热垫压缩量的仿真计算,确保散热结构装配后既能和芯片顶面充分接触,又不会因为压力过大损坏芯片内部的晶圆结构。很多工程师在做板级堆叠设计时,容易忽略PBGA芯片底部的焊球突出高度,导致板卡与下方支撑结构的间距预留不足,装配时挤压焊球造成焊点断裂,这个模型里把焊球的底部突出量、芯片本体的总高度都做了精准还原,能直接用于板卡堆叠的间隙校验,也能用于SMT贴片机的吸嘴取料位仿真,确认吸嘴吸附在芯片顶面时不会超出塑封壳体的有效吸附区域,避免贴装过程中出现芯片偏移的问题。
