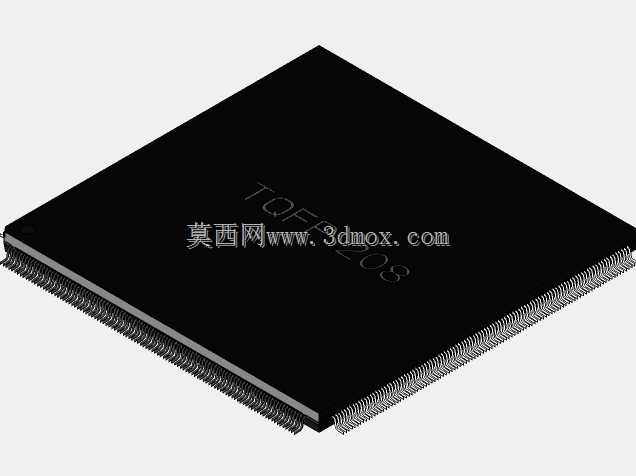

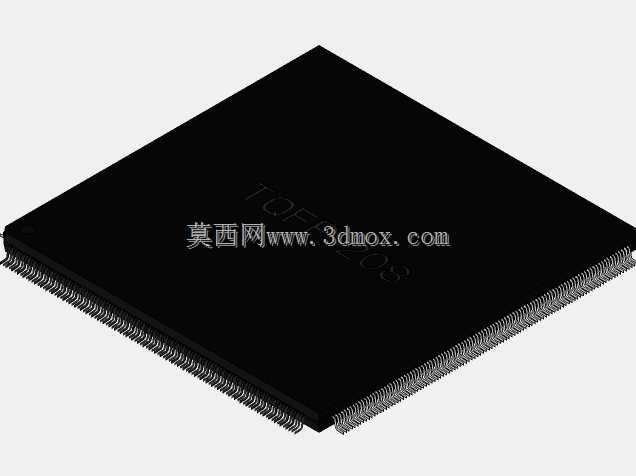

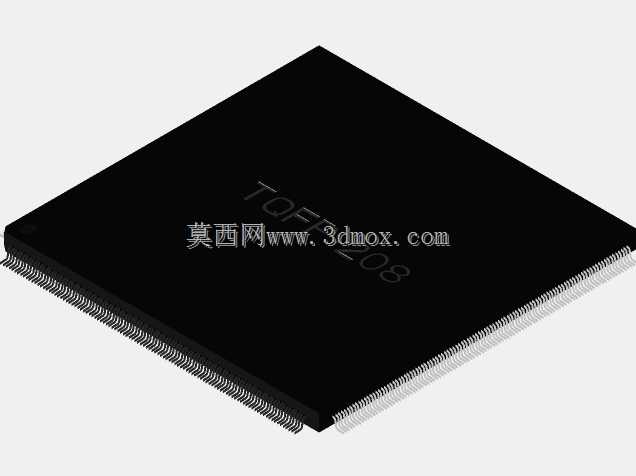

TQFP208贴片芯片封装三维结构

在消费电子、工业控制板卡、通讯设备主板的PCB布局布线工作中，TQFP封装的贴片芯片是极为常见的表贴元件，这类多引脚薄型四方扁平封装器件，往往承担主控、逻辑运算、信号处理等核心功能，其封装尺寸的精准度直接决定了PCB封装库的可用性，稍有偏差就会导致SMT回流焊过程中出现引脚虚焊、桥连、器件偏移等批量生产问题。做这类元件的三维建模时，首先要锚定实际安装的边界约束：这款208引脚的TQFP器件本体长宽均为28.1mm，引脚节距为0.5mm，建模时需要严格还原引脚的共面度要求——实际生产中所有引脚的底面共面公差不能超过0.1mm，否则过回流焊时部分引脚无法充分接触焊锡膏，直接造成焊接失效。从设计思路来看，建模时不能只做外观示意，要区分开器件本体的环氧树脂塑封区域、引脚的弯折成型结构：引脚从本体侧面引出后先做水平延伸，再向下弯折形成贴装焊接的翼形结构，每一侧均匀分布52个引脚，四个角的位置要预留引脚缺省的定位标识区，对应实物上的1脚定位圆点，方便SMT生产时的视觉对位。这类模型的核心应用场景，一是给结构工程师做整机内部的堆叠干涉检查，确认芯片周边的电容、电阻、接插件等元件的预留空间是否足够，尤其是芯片上方的散热片安装空间、下方的走线层避让区域，都需要精准的三维模型做空间校验；二是给PCB封装工程师做3D封装库的参照，匹配2D封装的焊盘尺寸、丝印轮廓，避免出现2D封装与实物尺寸不匹配的问题。实际选型时，这类0.5mm节距的TQFP208器件，对PCB的焊盘设计精度要求较高，焊盘宽度通常控制在0.22-0.25mm，长度延伸出引脚弯折区0.5mm左右，建模时还原的引脚外伸尺寸，刚好可以对应焊盘的外延长度，帮助工程师在设计阶段就核对焊盘与引脚的匹配度。另外要注意的是，这类薄型封装的本体厚度通常在1.0-1.2mm区间，建模时的本体高度参数要匹配常规塑封料的厚度标准，避免做整机结构堆叠时，误算芯片与上盖、屏蔽罩之间的安全间隙，导致组装时出现器件被压损的问题。很多新手建模时容易忽略引脚的弯折弧度，把引脚做成直上直下的结构，实际上量产的TQFP器件引脚都有微小的成型弧度，用来缓冲焊接过程中的热应力，避免温度循环时引脚与塑封本体的连接处出现开裂，建模时还原这个细微结构，能让模型更贴近实物的真实状态，在做热仿真、结构应力仿真时也能提供更准确的模型基础。
