PQFP58引脚SMD封装芯片结构设计

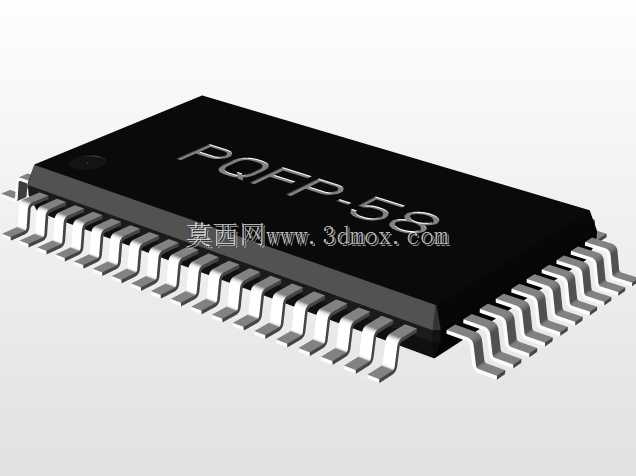

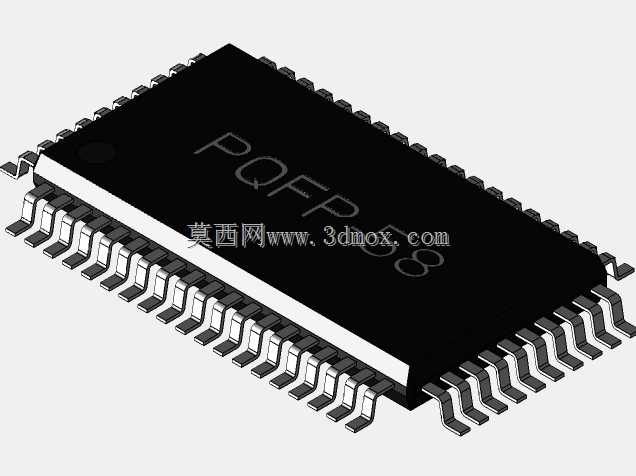

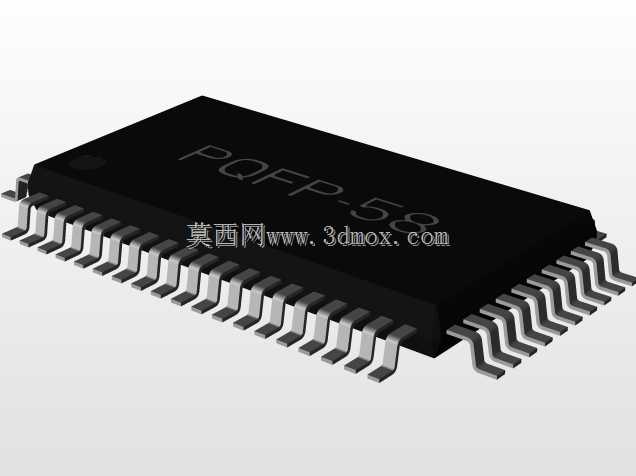

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表贴封装集成电路的占位精度直接决定整板SMT良率，这款PQFP58引脚的贴片芯片模型，完全贴合量产封装的实际尺寸边界做结构还原，能直接导入PCB结构校验环节做干涉检查，避免后期开钢网、贴片阶段出现元件与周边结构件、接插件的空间冲突。从实际选型适配角度看，这款封装采用1mm引脚间距，本体长宽尺寸控制在24.4x14.8mm范围，属于中等引脚密度的塑封扁平封装，引脚采用翼形 gull-wing 结构设计，这种引脚形态在回流焊过程中能更好释放热应力，减少虚焊、引脚共面性不良的问题，同时也方便后期维修拆焊时的引脚处理，不会因为引脚刚性过大导致拆焊时扯掉PCB焊盘。做结构建模的时候，没有刻意做外观上的美化修饰，完全按照实际封装的公差带还原细节：引脚的弯折弧度、本体塑封的拔模斜度、引脚根部与塑封体的衔接位置都做了1:1对应，甚至考虑到SMT生产时元件吸取的需求，本体上表面的平整区域也做了准确还原，方便贴片机吸嘴定位的仿真校验。很多刚接触板级结构设计的工程师容易忽略封装的安装边界，只关注本体长宽，实际上这类翼形引脚伸出本体的长度、引脚焊接后的爬锡高度都需要预留安全距离，这款模型把引脚伸出本体的尺寸、引脚厚度方向的公差都做了还原，导入装配后可以直接校验元件与周边壳体、散热片、加固件的间隙，尤其是在做紧凑型板卡设计时，比如手持检测设备、嵌入式控制模块这类内部空间紧张的产品，能提前规避元件顶壳、引脚与金属结构件短路的风险。从应用场景覆盖来说，这类58引脚的PQFP封装常用来搭载微控制器、接口转换芯片、小型逻辑器件，在工业采集模块、家用智能控制器、车载辅助电路里都有大量应用，建模时特意区分了塑封本体与金属引脚的材质边界，在做整机热仿真的时候，可以直接赋予对应材质参数，不需要二次拆分模型，能减少结构工程师重复建模的工作量。另外引脚的排布顺序也完全按照行业标准的封装引脚定义顺序做了对应，不会出现引脚错位的问题，在做PCB封装与结构模型的匹配校验时，能直接核对1脚标识位置与引脚排列的对应关系，避免出现封装画反、引脚序号错位导致的制版错误。
