PBGA1521表贴封装芯片三维结构设计

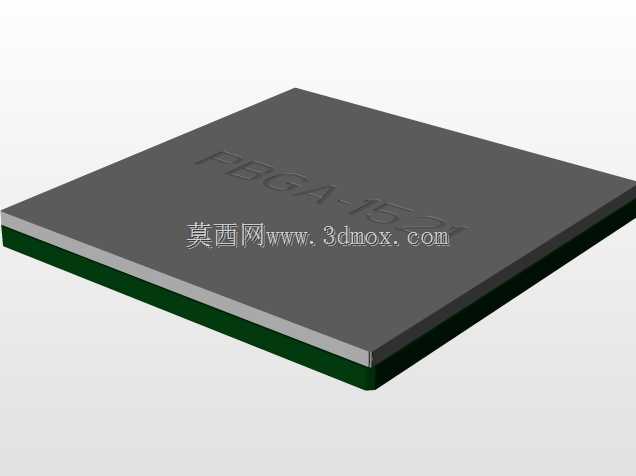

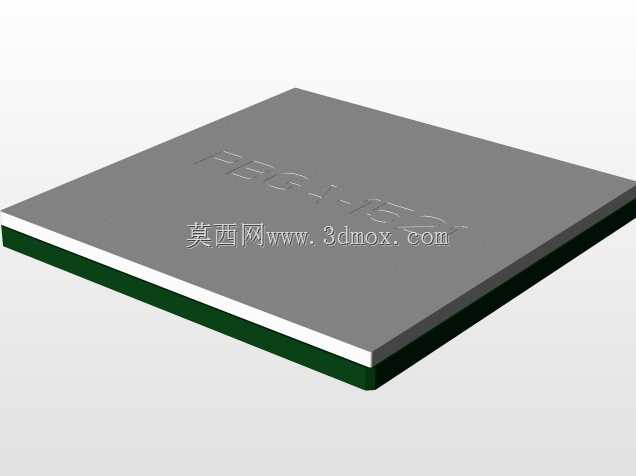

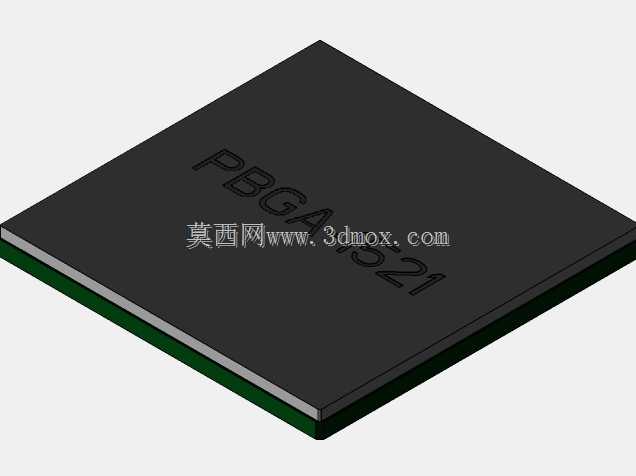

在高密度电子装联领域，PBGA封装器件是高算力主控板卡、工业通信模组、嵌入式核心板上的核心承载器件，这类器件的三维建模精度直接决定了PCB Layout阶段的干涉检查准确率、SMT钢网开孔适配度以及整机结构堆叠的空间利用率。本次设计的PBGA1521表贴器件，针对1mm球距的装联需求做了全尺寸的结构还原，整体外形为40mm×40mm的方形扁平塑封结构，边缘做了符合工业级封装标准的微小倒角处理，避免在自动化贴装过程中因吸嘴取件偏差造成塑封体边角崩损。从设计思路上，建模阶段优先还原了器件的安装边界条件：底部焊球阵列按照1mm间距均匀排布，焊球的突出高度、塑封体底部到PCB板面的悬空间隙都严格对标实际量产器件的公差范围，确保结构工程师在做整机堆叠时，能准确核算器件下方走线空间、电容贴装预留高度，不会出现设计阶段预留空间不足导致的实装干涉。塑封体表面的标识区域做了凹陷式的字符结构还原，对应实际器件的丝印标识位，在做产品外观渲染、装配工艺仿真时能更贴近真实生产状态。这类封装器件的实际应用场景覆盖工业控制主板、高端路由器交换板、医疗影像设备核心处理板等对装联密度、信号完整性要求较高的领域，在结构设计阶段，除了器件本身的外形尺寸，还需要考虑周边配套的散热片安装空间、SMT贴装时的吸嘴接触区域、回流焊过程中的器件形变预留间隙。建模过程中特意将塑封体的侧边拔模角度、底部焊球的球面弧度做了精细化处理，避免在导出STEP格式做装配干涉检查时，因模型棱角过于尖锐出现误判，同时也能满足热仿真时对器件外形轮廓的精度要求，确保热阻计算、风道仿真的结果贴合实际工况。对于SMT产线的工艺仿真来说，精准的器件模型还能辅助验证吸嘴取件的重心位置、传送轨道的避让空间，提前规避产线调试阶段的器件磕碰、抛料率过高的问题。在安装边界的设定上，模型严格限定了器件的最大外形轮廓尺寸，包括塑封体的厚度公差、焊球共面度的参考基准面，方便结构工程师在做PCB板卡的限位结构设计时，能准确预留卡槽、压条的安装位置，不会出现压接器件过度导致的焊球虚焊、塑封体开裂等装配故障。
