72引脚塑封针栅阵列电子芯片

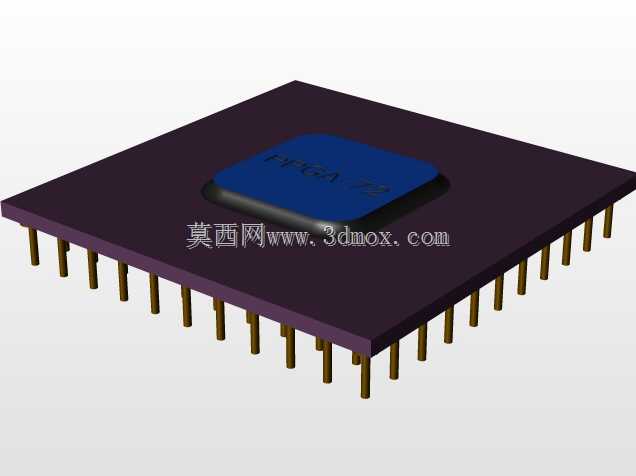

在工业控制板卡、嵌入式开发装置、测试治具的结构设计环节，接插件与核心芯片的安装空间校核是PCB布局、结构外壳设计中无法跳过的步骤，这类72引脚的塑封针栅阵列封装芯片，常作为逻辑控制、信号处理核心器件出现在各类工业测控、通讯终端、数据采集设备的电路板上，承担多通道信号并行传输、运算指令处理的核心功能，其引脚排布规整度、本体高度、引脚伸出长度直接决定了板卡堆叠间距、外壳避让槽尺寸、焊盘开孔参数的设计合理性。做这类器件的三维建模时，首先要锚定引脚的节距基准，2.54mm的标准引脚间距是贯穿整个设计的核心基准，所有引脚的中心定位都要严格贴合这个节距数值，避免后续装配时出现引脚偏位无法插入焊盘的问题；本体长宽尺寸控制在27.94mm见方，这个尺寸刚好匹配标准72引脚PPGA封装的占位尺寸，建模时本体边缘做了微小的倒角处理，还原实际塑封器件的注塑边角特征，不会出现尖锐直角的失真情况。引脚部分采用圆柱形插针结构，伸出本体底部的长度统一，每根引脚的直径、伸出长度都严格匹配实际插件的参数，保证在做PCB装配干涉检查时，能准确模拟引脚插入焊盘后的实际状态，不会出现引脚过短无法透板、过长触碰到板卡背面走线的误判。本体顶部的标识区域做了凹陷加标识面的处理，还原真实芯片表面的丝印区域特征，虽然没有复刻具体丝印字符，但结构上的凹凸特征完全匹配实物，方便设计人员在做整机装配可视化时，快速识别器件类型与安装方向。这类模型在实际设计工作中，主要用于板卡级的装配干涉检查、整机外壳的内部空间校核，不需要拆解内部晶圆结构，只需要保证外部安装尺寸、引脚位置、本体轮廓的精度即可，建模时特意将所有安装基准面设置在芯片本体的底部平面，也就是与PCB贴合的安装面，方便设计人员直接将模型对齐到PCB的封装原点，不需要额外调整基准位置，能直接导入到装配环境中使用。在做治具设计时，比如芯片测试座的设计，这个模型的引脚位置精度可以直接作为测试探针排布的定位参考，省去了手动测量引脚坐标的步骤，能有效缩短治具开发的前期准备时间；在做外壳设计时，芯片本体的高度参数可以直接用来确定板卡上方的最小避让空间，避免外壳内壁压到芯片本体造成器件损坏，同时引脚的排布范围也能帮助设计人员确认板卡上周边电容、电阻等分立器件的布置边界，防止器件之间出现安装干涉。
