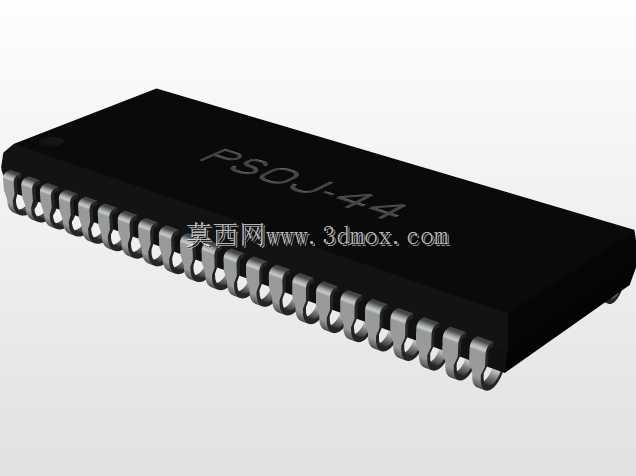

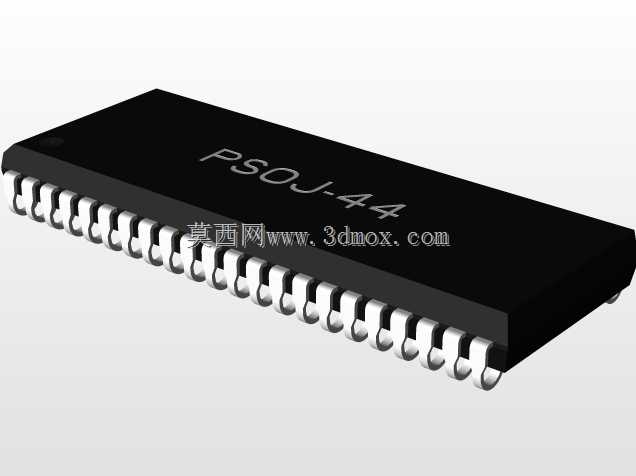

PSOJ44引脚SMD芯片封装结构设计

在消费电子、工业控制板卡的PCB布局设计环节，表面贴装器件的封装建模精度直接决定后续SMT贴片良率与板卡空间利用率，这款PSOJ44封装的SMD芯片模型，完全围绕量产贴片工艺的实际需求完成结构还原。从实际应用场景来看，这类44引脚的小外形贴片封装，多用于接口转换、信号处理类集成电路的载体，常见于工控通讯板卡、嵌入式主控模块、消费类数码产品的主板上，相比传统直插封装，它能大幅压缩板卡占用面积，适配波峰焊、回流焊的批量生产工艺，引脚共面度的公差控制直接影响焊接虚焊风险，建模过程中对引脚弧度、伸出长度的还原，完全参考JEDEC相关封装标准的公差要求。设计思路上，首先锁定核心安装边界：引脚节距为1.27mm，封装本体长度28.73mm、宽度10.16mm，这个尺寸参数直接决定了PCB封装焊盘的绘制尺寸，建模时特意还原了鸥翼型引脚的弯折弧度，引脚末端的平直段长度完全匹配实际焊盘的搭接要求，避免结构设计阶段出现引脚与焊盘错位、干涉的问题。本体部分采用黑色塑封的质感还原，表面丝印的型号标识位置与实际量产芯片保持一致，方便结构评审时快速识别器件型号。在板卡堆叠设计中，这款封装的本体厚度、引脚伸出高度，直接决定了周边器件的布局避让距离，比如芯片下方是否可以走细线、周边电容电阻的摆放安全距离，都需要依托精准的三维模型做干涉检查，避免后期打样出现器件撞件、焊接空间不足的问题。很多初级工程师在做PCB三维装配时，容易忽略贴片引脚的形变公差，这款模型在引脚的弯折角度、引脚间距的累积公差上做了贴合实际的还原，能帮助设计人员在结构评审阶段就发现焊盘设计、器件布局的潜在问题，减少打样迭代次数。对于做整机结构设计的工程师来说，这类芯片的三维模型精度，还会影响外壳与主板的间隙设计，如果模型尺寸偏差过大，可能出现外壳筋位压到芯片本体、或者散热片与芯片表面贴合不严的问题，这款模型的本体外形、引脚位置都严格按照实物尺寸测绘还原，能直接导入各类三维装配环境做干涉校验，不需要二次修正尺寸。
