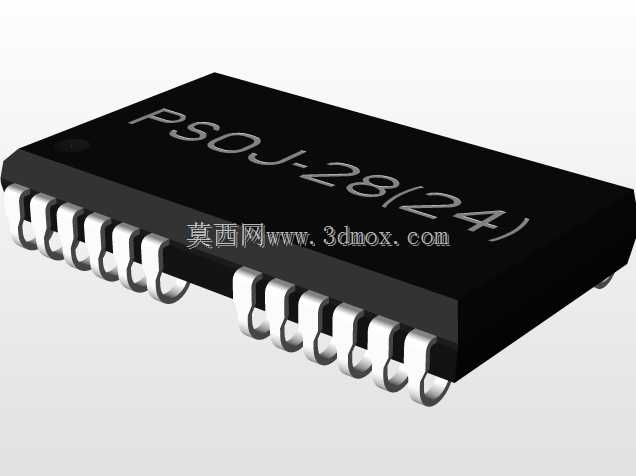

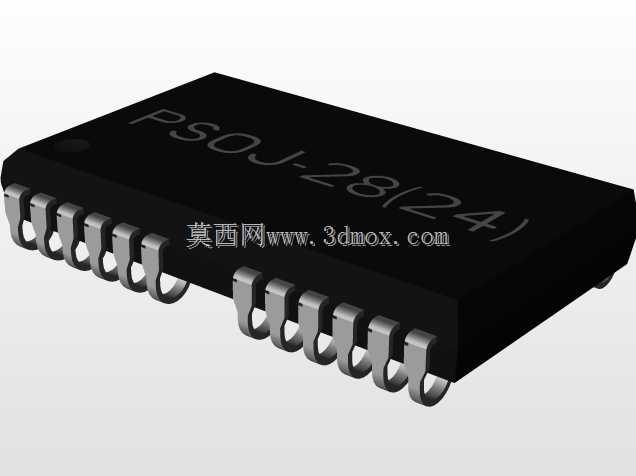

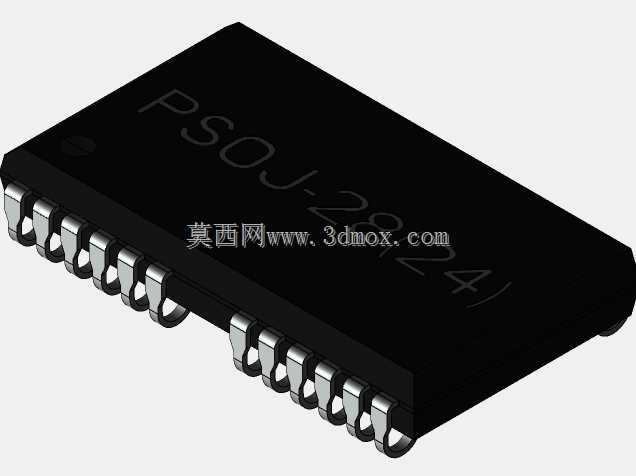

PSOJ24针1.27节距SMD芯片封装结构

在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，SMD封装元器件的三维模型精度直接决定了后期SMT贴片的良率与结构干涉风险，这款PSOJ封装的24针贴片芯片模型，完全围绕实际量产的封装尺寸参数构建，可直接导入PCB结构设计软件完成板级布局校验。从实际应用场景来看，这类PSOJ封装的芯片多被用于电源管理、信号切换类集成电路，鸥翼型引脚的设计本身就是为了平衡焊接可靠性与板面占用空间，1.27mm的引脚节距属于中密度贴片封装范畴，既不会像细间距QFP封装那样对SMT钢网开孔、贴片精度提出过高要求，也能比更大节距的SOP封装节省更多PCB板面空间，适配多数中端工控、消费类电路板的设计需求。设计这款三维模型时，首先锚定的是安装边界的准确性：本体长度18.67mm、宽度10.16mm的尺寸完全匹配JEDEC封装规范，引脚的成型角度、伸出长度、共面度公差都按照实际贴片工艺要求做了还原，避免结构设计时出现引脚与焊盘对位偏差、本体与周边垫高元件干涉的问题。不同于很多简化的芯片模型只做方块加引脚的粗略示意，这个模型还原了封装本体表面的标识区域、引脚根部的塑封包裹结构，甚至引脚的弯折弧度都按照实际冲压成型的形态做了处理，在做整机结构的热仿真、装配干涉检查时，能更真实地反映元件实际占用的空间。对于硬件结构工程师来说，这类精准的封装模型可以省去手动测量元件尺寸、反复核对封装规格书的时间，在PCB叠层设计、外壳开孔避让、连接器布局阶段，直接调用就能完成空间校验，尤其是在做紧凑型板卡设计时，元件本体的高度、引脚的焊接爬锡空间都能通过模型提前预判，避免后期打样出现元件顶壳、焊盘距离安装柱过近导致焊接不良的问题。另外，鸥翼引脚的模型细节也兼顾了DFM可制造性检查的需求，引脚之间的间距、引脚与本体边缘的距离都符合SMT贴片的工艺要求，导入DFM分析软件时可以直接识别引脚位置，完成钢网开孔设计、贴片吸嘴位置选取的前置校验，减少工艺端的调整工作量。
